鋰電池充電管理芯片 TP4057（TP4055 TP4056）資料

ID:76127 · 發表于 2015-4-18 00:16

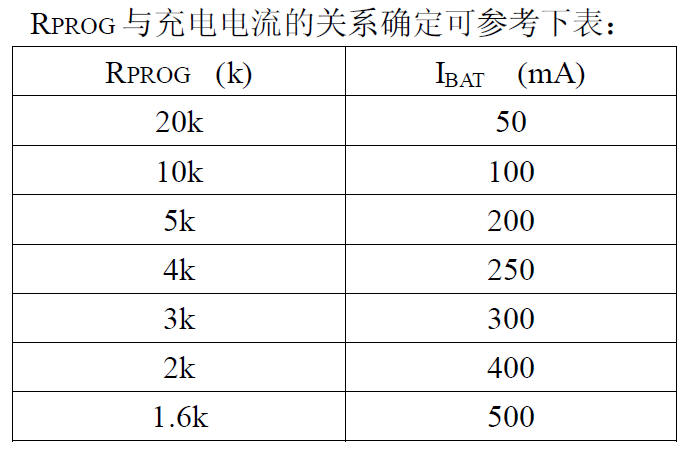

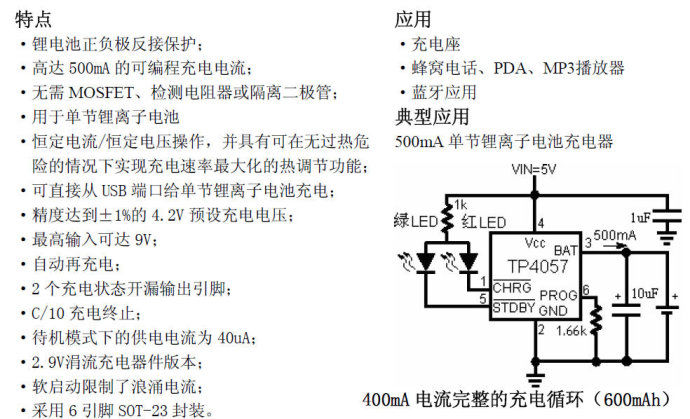

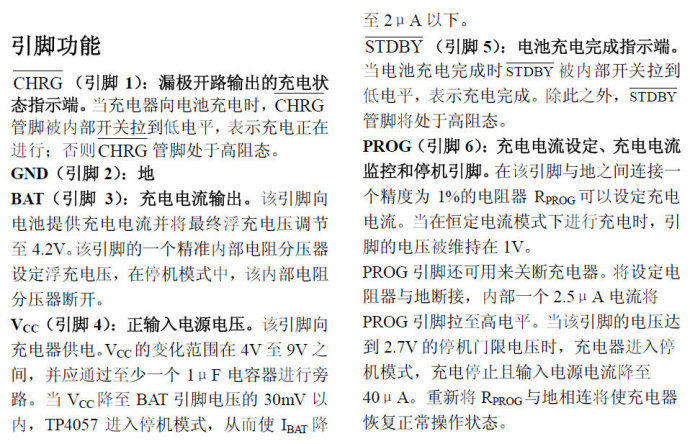

TP4057 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。其 SOT封裝與較少的外部元件數目使得 TP4057 便攜式應用的理想選擇。TP4057可以適合 USB電源和適配器電源工作。由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V之后，充電電流降至設定值 1/10，TP4057 將自動終止充電。當輸入電壓（交流適配器或USB電源）被拿掉時，TP4057自動進入一個低電流狀態，電池漏電流在 2uA以下。TP4057的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。

TP4055 500MA充電電流防鋰電反接功能。

TP4057 500MA充電電流防鋰電反接功能雙燈指示充電。

TP4056 1A充電電流

ID:582138 · 發表于 2020-10-15 14:56

順利的話可以過的了認證出貨的

ID:1028227 · 發表于 2022-7-19 10:52

非常好的資料。
