本帖最后由 dely2009 于 2015-7-3 12:29 編輯
我做了個 搖搖棒,用的電板基的PCB 由于第一次PCB,電路->PCB一遍成功, 感覺還挺順手, 心里得到極大的幸福和滿足, 但接下來的事 一下子掉進了冰窟的最底端了 ,板好了就開始焊接,完工后一上電,MCU就冒煙了...... 連續做了N個 燒了5塊atmega16后 不敢做了 怕了, 最后一次 ,不先上芯片,完工板子后 焊好所有的東西沒上芯片,一上電 居然部分LED發亮, 直接暈了 檢查后也沒有發現問題 總結了一下,把板子烘干后也效果不明顯, 放置了 一天后 ,再上電不亮了,才上芯片,結果正常了 都是個破電木板基害的, PCB制作過程中要在水里呆, 破電木板基泡成導體了, 暈傻了我,燒了我5塊芯片
板子正常以后, 由于用了16個LED, 為了方便我使用了 PA和PC口,測試中所有全打開 結果發現PC2 PC3 PC4 PC5 不亮,開始檢查了半天線路板發現沒問題 還把板用刀割來割去, 哈哈哈,最后一看 Atmega16管腳 突然明白了, 在打開JTAG時 這4腳正好對應使用 (只有我這種新手才會犯這錯誤吧)
共享給大家不要犯這種錯誤,

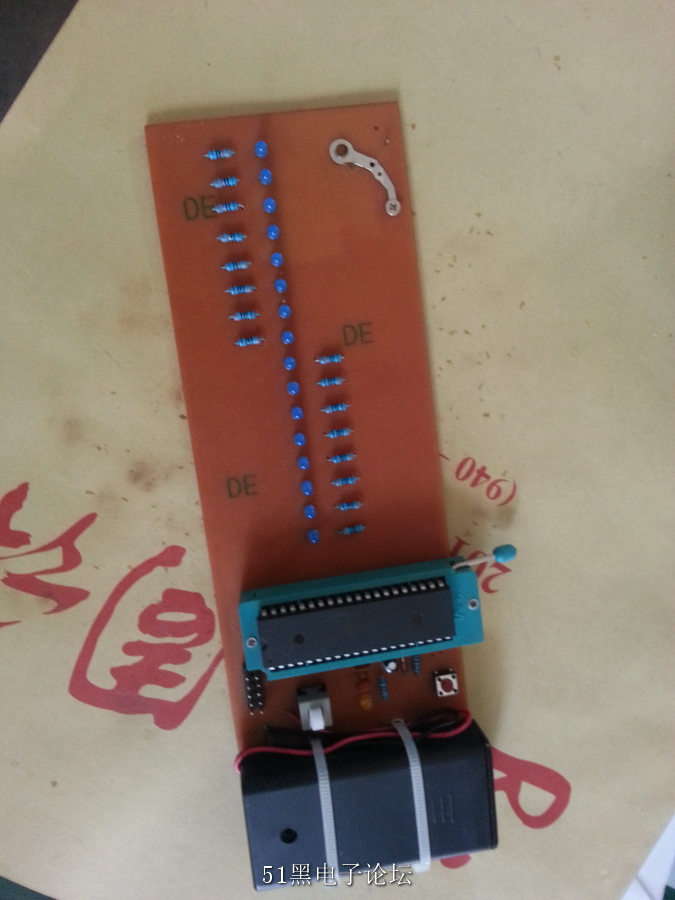

這是最后一次的 電木板基的搖搖棒 前面燒芯片的用的TQFP44腳的貼片的 燒怕了才用了這個

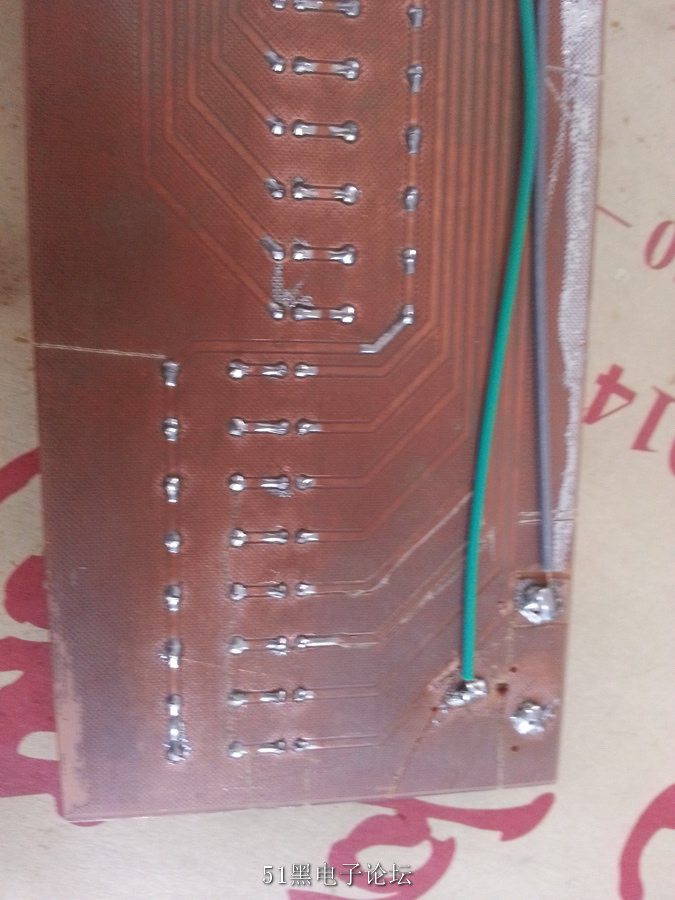

為了找毛病 用刀割的亂七八遭了

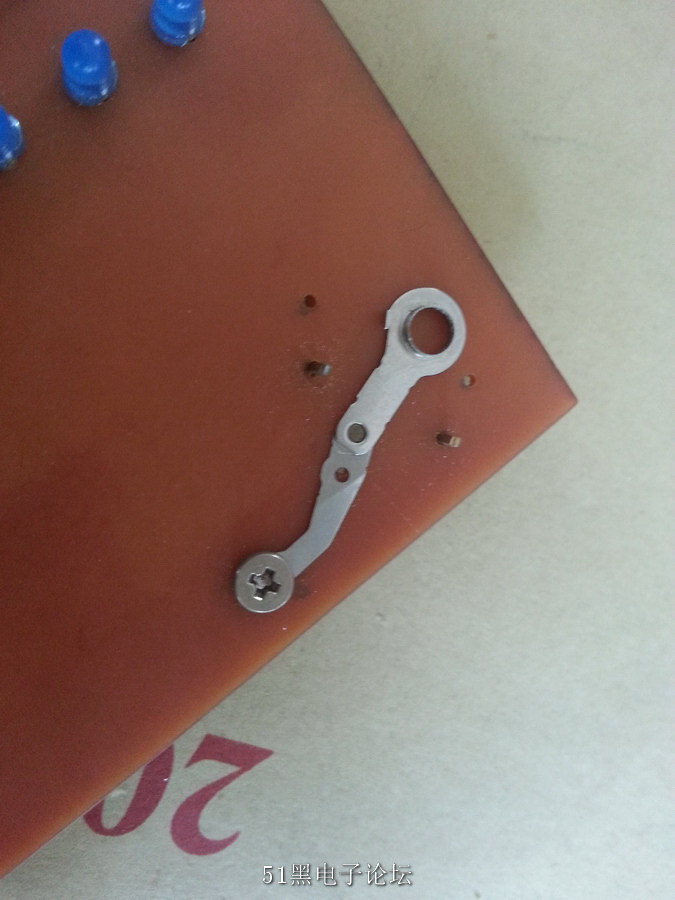

這是我做的 防水銀開關 接在了INT1上了
這里 如果 INT1接線如果在右邊的那個腳 上就會打出反字 上圖綠線接的是左邊的腳
JTAG 防真接口設置
PCB 原理圖 和程序在壓縮包里
搖搖棒.rar
(194.21 KB, 下載次數: 12)
2015-7-3 12:21 上傳
點擊文件名下載附件
Atmega16搖搖棒
|
