LED音頻燈

ID:85681 · 發表于 2015-7-15 00:23

最近在51hei論壇）看到不少壇友制作LED音頻燈，有點手癢，干脆自己也動手做一個有左右聲道的LED音頻燈。。。。。。看了一下原理圖，覺得挺簡單的，馬上動手，先用Multisim 12.0模擬下：

仿真結果還不錯。。。。。那就焊接吧。。。

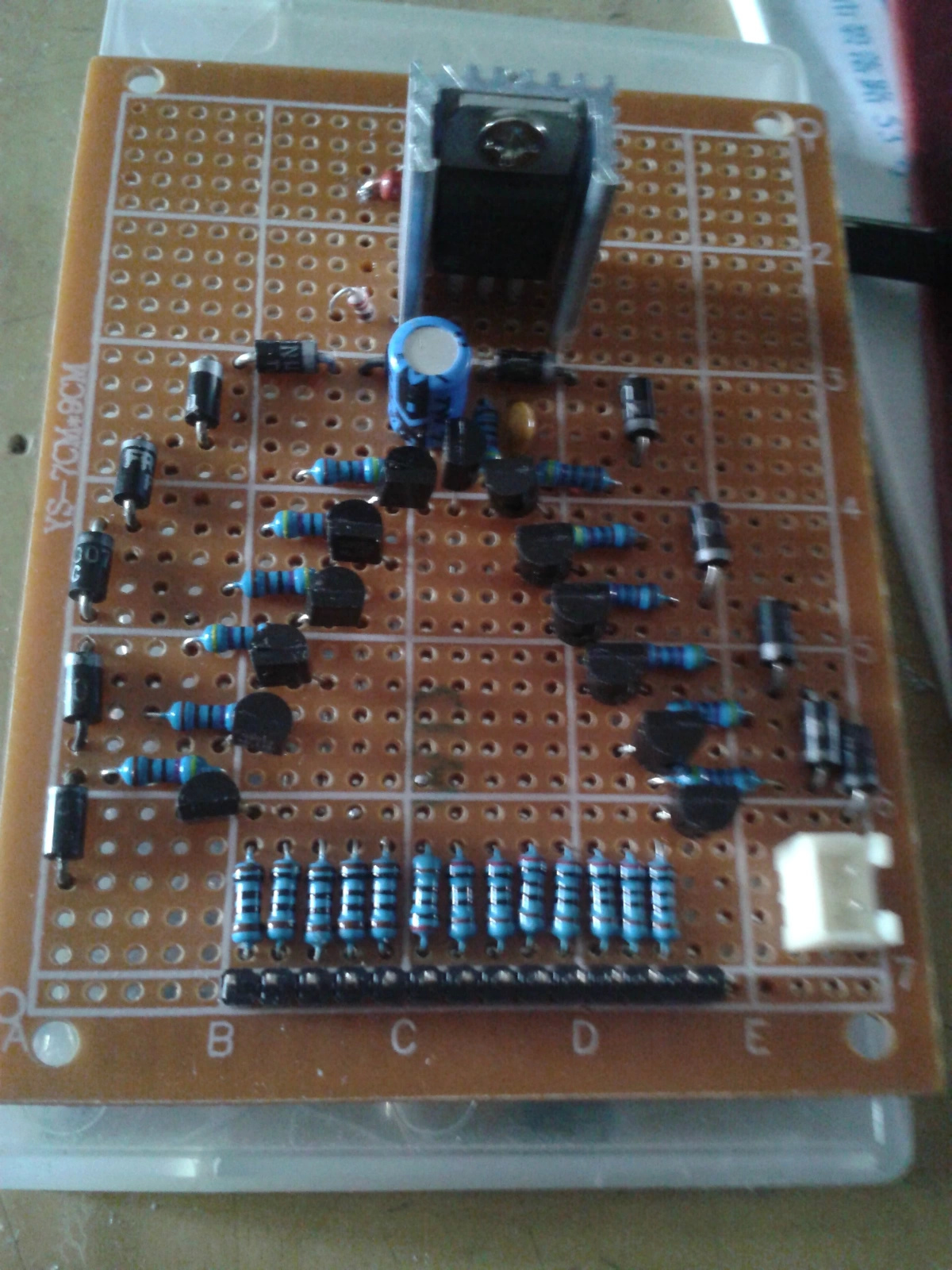

焊好后的實物圖：

我用TDA2822芯片來放大左右聲道的音頻信號，推動LED燈，這是TDA2822的電路圖：

差不多焊好了：

那些LED燈我是用網線連接的，剛好手上有廢棄網線：

再來張，紅黑為電源，白黑白為左聲道，地線，右聲道：

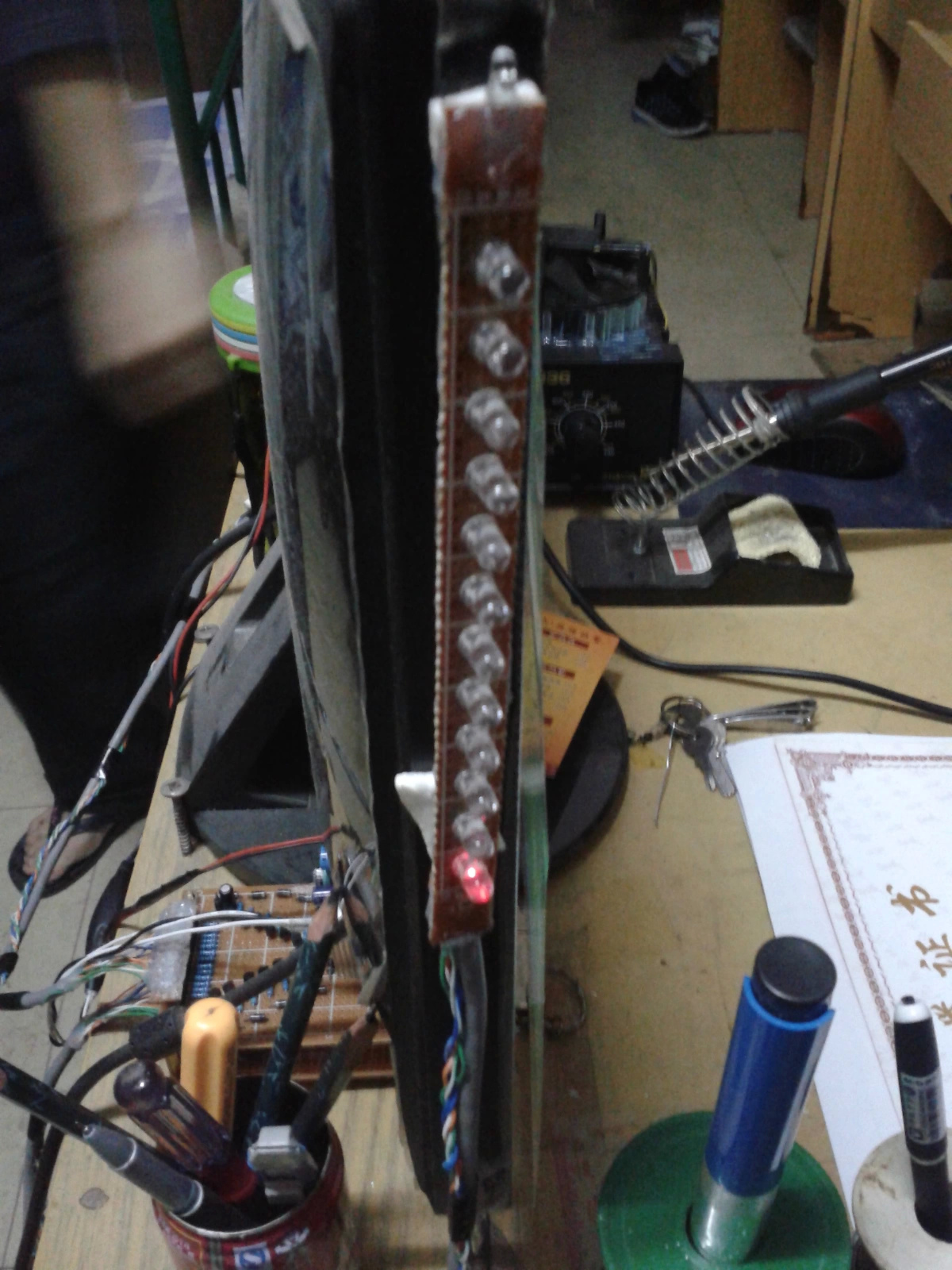

最后來幾張LED燈：

就這么多了。。。

ID:87991 · 發表于 2015-8-15 21:15

發電路圖和教程啊
