原型號：HRD12008，日本拆機DC-DC電源模塊，標稱輸出12V 8A，現發上相關資料以及改裝方法，感興趣的朋友可以參考：

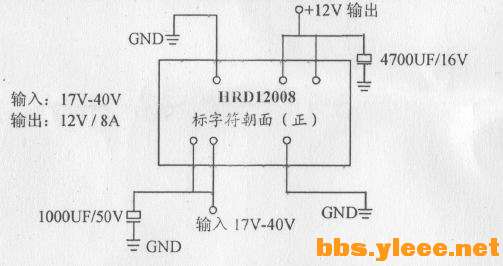

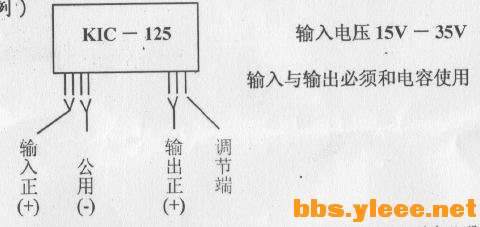

1、外觀圖：比KIC-125 體積稍大。

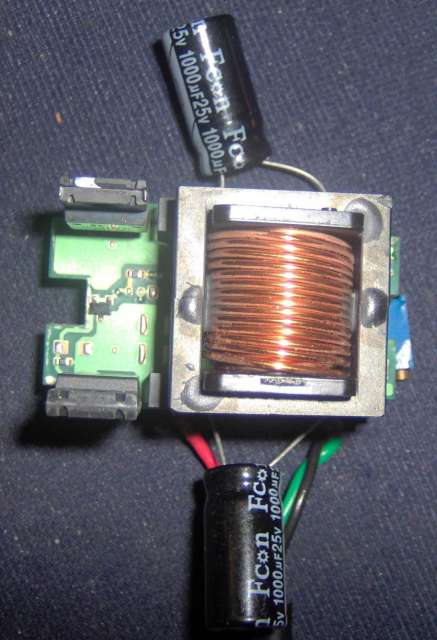

2、比KIC-125 更容易拆開，這是拆開后的內臟。主芯片是日立的降壓、反轉專用DC-DC芯片 HA16114FP （最高可到600KHz，輸出驅動電流可達1A，內部基準電壓源輸出2.5V，因此該模塊調節電壓是從2.5V開始的，沒試驗將7腳直接接地會不會從0V起調），開關管是2SJ652，二極管是RB215T-90，電感是用EED25磁芯，3線并繞而成，應該有一定余量。相關PDF資料附后。標稱輸出12V 8A，但是根據限流電阻計算得出的電流應該是10.5A【0.2/(0.027//0.033)=10.5】

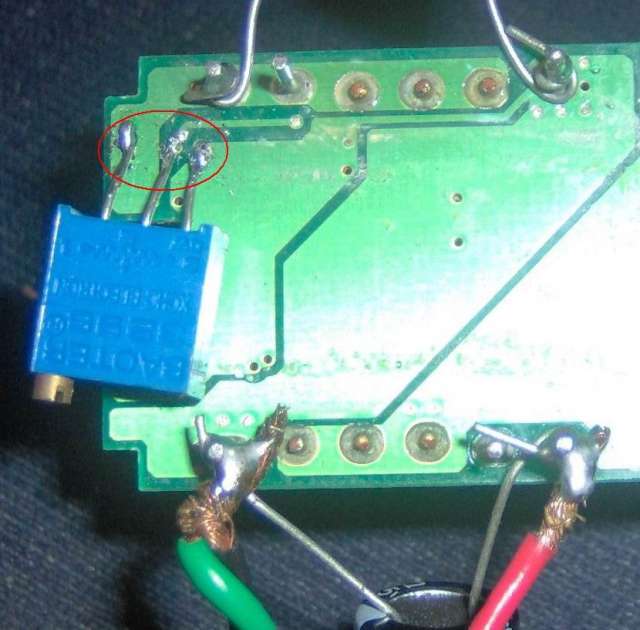

3、改裝為可調電源，改裝前一定注意要在輸入以及輸出端就近連接電解電容，我使用的是1000uF的，否則會出現電壓錯亂的現象。按照圖中紅圈里面的辦法加接10K電位器，可以用引線連出。調節電位器即可以得到2.5至電源電壓的輸出（空載）。 |
