晶振制造生產工藝流程

ID:79827 · 發表于 2015-9-4 14:18

石英晶體蕩器目前廣泛應用于遠程通信、衛星通信、移動電話系統、全球定位系統（GPS）、導航、遙控、航空航天、高速計算機、精密計測儀器及消費類民用電子產品中。而石英晶體振蕩器趨勢于，小型，高精度，高穩定度等方面發展
從石英晶振的制作工藝看，這些需求對石英晶振來講，也是一個巨大的挑戰。

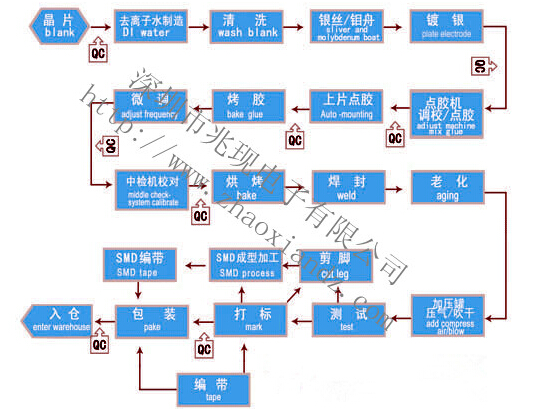

石英晶振的生產要包括切割、披銀、點膠、微調、起振芯片（有源）、密封等數十道工序，而且需要大量的人工參與。這就好比一條鐵鏈，其結實程度取決于拉力最差的那條環節。
第一步：切割：石英晶振中最重要的是石英晶片，在石英晶片的制作工藝中首先要對石英晶體原材料進行切割研磨處理，其中一道很重要的工序就是定角，由于石英片的取向不同，其壓電特性、強度特性、彈性特性就有所不同，那么用它來制作的石英晶振的性能也就不一樣。首先我們要在石英晶棒上面進行打磨、切割。切割出該頻點相對應的石英晶片，（這里面要注意的是，石英晶片與頻點是一一對應的關系。）這時候的切割角度決定了石英晶振的基本頻率偏差。

第二步：鍍銀：為了提高工作精度，所以要在切割好的石英晶片上面鍍一層純銀。
第三步：點膠：要在基座上面用銀膠（導電膠）固定，這個時候的固定角度再一次決定了石英晶振的基本頻率偏差。
第四步：測試：這時候配合測試設備，就可以測量石英晶振的輸出頻率了，在測試的時候可以再次補銀做微調，以提高工作精度。
第五步：如果是無源晶振的話，就可以充滿氮氣密封了。而有源晶振，則還需加起振芯片，然后氮氣密封。
整個工序都需要在嚴格的環境下制作，若是對工作環境管控不嚴，或生產人員的稍不注意都會對石英晶振的質量產生最直接的影響。兆現電子所有生產的晶振產品均嚴格按照上述石英晶振制造工序流程要求完成出廠的，產品全部環保并且符合歐盟標準。
