DS1302 的控制字如圖2所示。控制字節的最高有效位(位7)必須是邏輯1，如果它為0，則不能把數據寫入DS1302中，位6如果為0，則表示存取日歷時鐘數據，為1表示存取RAM數據;位5至位1指示操作單元的地址;最低有效位(位0)如為0表示要進行寫操作，為1表示進行讀操作，控制字節總是從最低位開始輸出。

2.3 數據輸入輸出(I/O)
    在控制指令字輸入后的下一個SCLK時鐘的上升沿時，數據被寫入DS1302，數據輸入從低位即位0開始。同樣，在緊跟8位的控制指令字后的下一個SCLK脈沖的下降沿讀出DS1302的數據，讀出數據時從低位0位到高位7。

2.4 DS1302的寄存器

    DS1302有12個寄存器，其中有7個寄存器與日歷、時鐘相關，存放的數據位為BCD碼形式,其日歷、時間寄存器及其控制字見表1。

    此外，DS1302 還有年份寄存器、控制寄存器、充電寄存器、時鐘突發寄存器及與RAM相關的寄存器等。時鐘突發寄存器可一次性順序讀寫除充電寄存器外的所有寄存器內容。 DS1302與RAM相關的寄存器分為兩類：一類是單個RAM單元，共31個，每個單元組態為一個8位的字節，其命令控制字為C0H～FDH，其中奇數為讀操作，偶數為寫操作；另一類為突發方式下的RAM寄存器，此方式下可一次性讀寫所有的RAM的31個字節，命令控制字為FEH(寫)、FFH(讀)。

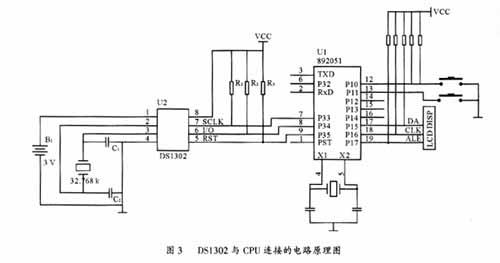

ds1302程序流程圖

3.2 DS1302實時時間流程

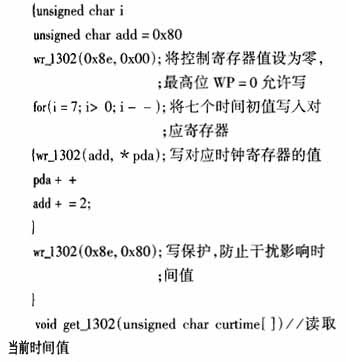

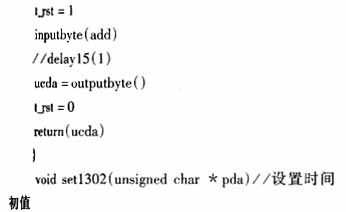

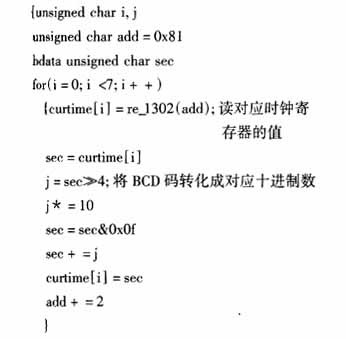

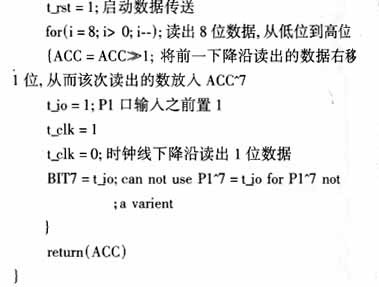

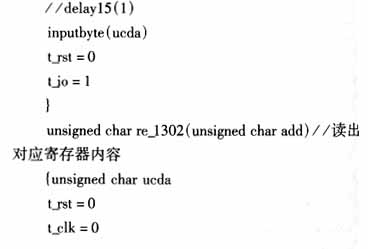

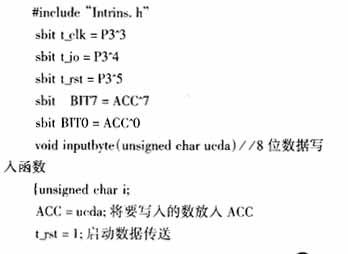

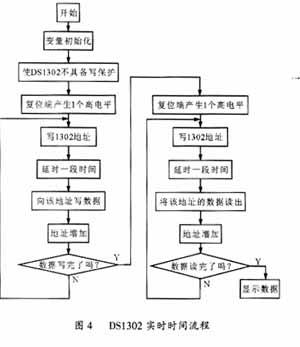

圖4示出DS1302的實時時間流程。根據此流程框圖，不難采集實時時間。下面結合流程圖對DS1302的基本操作進行編程：

   根據本人在調試中遇到的問題，特作如下說明：     DS1302 與微處理器進行數據交換時，首先由微處理器向電路發送命令字節，命令字節最高位MSB(D7)必須為邏輯1，如果D7=0，則禁止寫DS1302，即寫保護；D6=0，指定時鐘數據，D6=1，指定RAM數據；D5～D1指定輸入或輸出的特定寄存器；最低位LSB(D0)為邏輯0，指定寫操作(輸入)， D0=1，指定讀操作(輸出)。     在DS1302的時鐘日歷或RAM進行數據傳送時，DS1302必須首先發送命令字節。若進行單字節傳送，8位命令字節傳送結束之后，在下2個SCLK周期的上升沿輸入數據字節，或在下8個SCLK周期的下降沿輸出數據字節。     DS1302與RAM相關的寄存器分為兩類:一類是單個RAM單元，共31個，每個單元組態為一個8位的字節，其命令控制字為C0H～FDH，其中奇數為讀操作，偶數為寫操作；再一類為突發方式下的RAM寄存器，在此方式下可一次性讀、寫所有的RAM的31個字節。     要特別說明的是備用電源B1，可以用電池或者超級電容器(0.1F以上)。雖然DS1302在主電源掉電后的耗電很小，但是，如果要長時間保證時鐘正常，最好選用小型充電電池。可以用老式電腦主板上的3.6V充電電池。如果斷電時間較短(幾小時或幾天)時，就可以用漏電較小的普通電解電容器代替。100 μF就可以保證1小時的正常走時。DS1302在第一次加電后，必須進行初始化操作。初始化后就可以按正常方法調整時間。
