STM32工程建立和工具設置
1 下載stm32F10x的官方庫http://www.st點com/web/en/catalog/tools/PF257890 工程名設為stm32_demo，選擇芯片型號為STM32F103B，如圖，
因為下載的stm32庫中有啟動代碼，拷貝的啟動代碼可能不適合當前庫版本，所以這里選擇"否"，不拷貝啟動代碼。 在工程文件下，新建Startup 、Headers、User、Libraries、CMSIS、Lists、Output文件夾。 文件夾 | | | 啟動文件，Flash在16~32Kb小容量，64~128Kb中容量，256~512Kb大容量 | | Cortex微控制器軟件接口標準文件，該目錄下文件適用所有Cortex系列 | | | | | | | | | | 編譯后輸出文件，hex/bin等可執行屬性的文件將保存在該目錄下 |
至此，stm32的工程文件結構如下
把下載stm32庫中文件拷貝到新建工程中 stm32F10x的官方庫 | | Libraries\STM32F10x_StdPeriph_Driver\inc 庫頭文件 Libraries\STM32F10x_StdPeriph_Driver\src 庫源文件 | | Project\STM32F10x_StdPeriph_Template\main.c Project\STM32F10x_StdPeriph_Template\stm32f10x_it.c 中斷函數文件 | | Project\STM32F10x_StdPeriph_Template\stm32f10x_it.h 中斷函數頭文件 Project\STM32F10x_StdPeriph_Template\stm32f10x_conf.h 配置文件 | | Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm\* 啟動文件 | | Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\stm32f10x.h Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\system_stm32f10x.c Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\system_stm32f10x.h | | Libraries\CMSIS\CM3\CoreSupport\core_cm3.c Cortex-M3系統文件 Libraries\CMSIS\CM3\CoreSupport\core_cm3.h | |
文件拷貝完成后的工程文件目錄結構如下：
點擊Keil右上角的工程分組按鈕，在Group一列添加分組，分組和工程的文件名可以一一對應。

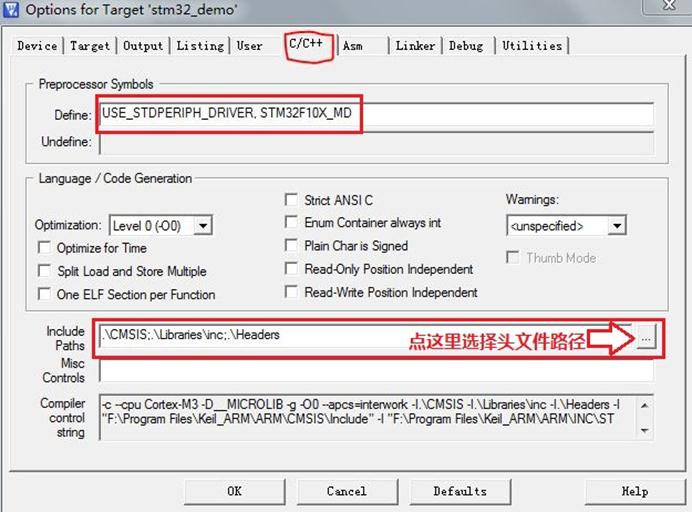

點擊右上角的工程配置按鈕，彈出對話框，有多個選項卡，按照下面截圖逐一配置。
添加main函數，修改配置文件stm32f10x_conf.h，通過注釋添加或取消注釋刪除需要的功能模塊，這里根據自己需要配置。
編譯
接上Jlink及開發板，
至此，STM32的工程搭建和Jlink調試配置都設置好了。 本文只做參照，可個人習慣自行修改、創建。
|
