快來看看我做的東西求噴求指導

ID:91796 · 發表于 2015-10-8 16:09

基于51單片機萬年歷配備溫度日期時間12864顯示

顯示效果

自制第一代51單片機開發板

自制88LED矩陣

底部引腳焊接

第一代開發板全圖帶220V轉12-5V降壓電源模塊

基于51單片機DS18B20溫度測量系統

基于51單片機步進電機調速帶數碼管顯示

步進電機調速加第一代開發板全景

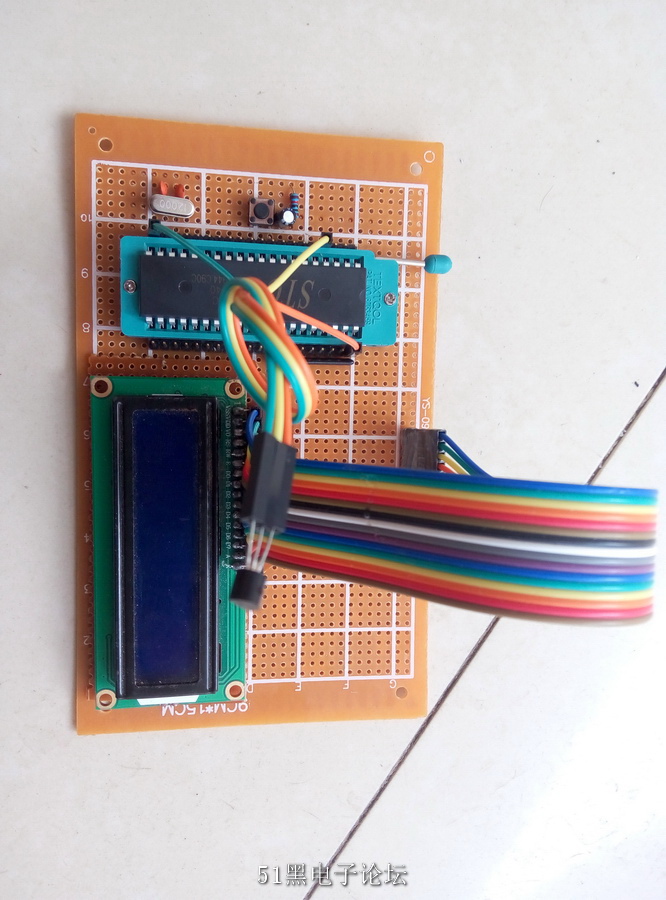

基于51單片機紅外解碼LCD1602液晶顯示

重頭戲第二代開發板板載單片機最小系統、八位數碼管、高保真喇叭、直流電機、步進電機
LCD1602、LCD12864、88鍵盤矩陣、交通燈、音頻燈、兩路繼電器、AD/DA轉換、ds1302、超聲波測距、紅外遙控等功能帥不帥純手工打造

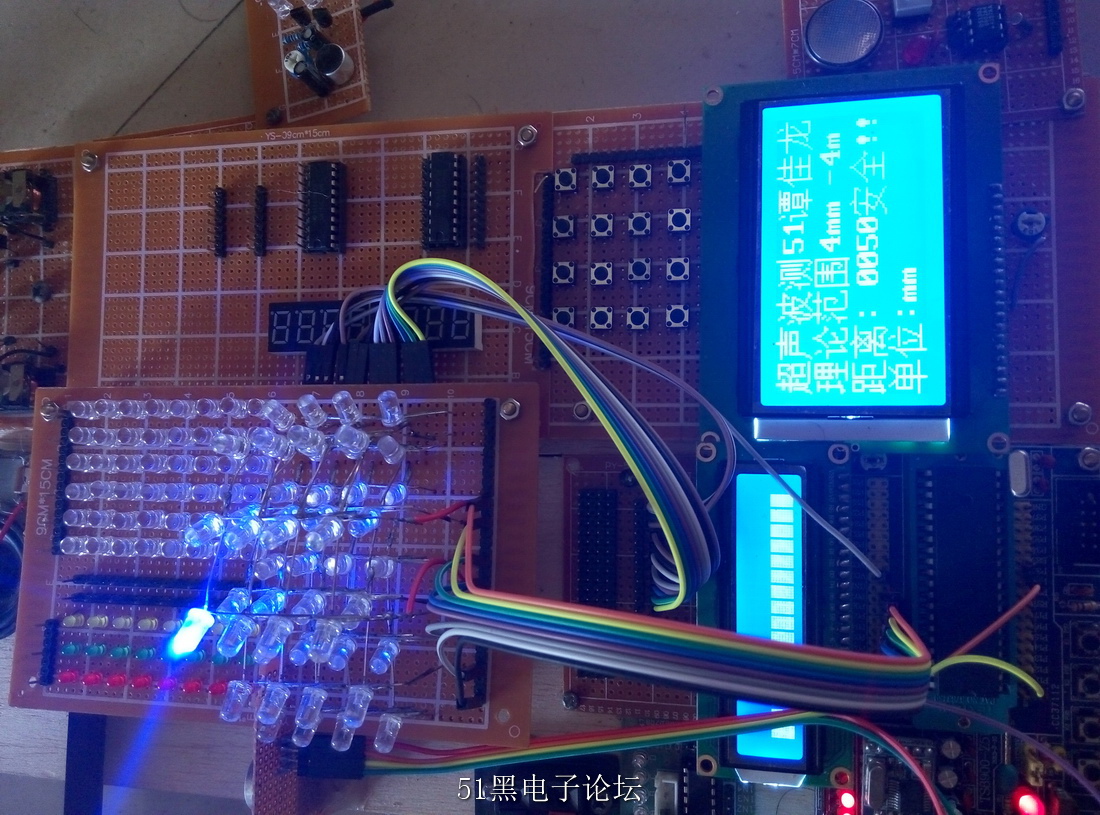

第二代開發板全景圖燈光效果還不錯

基于第二代開發板超聲波測距12864顯示

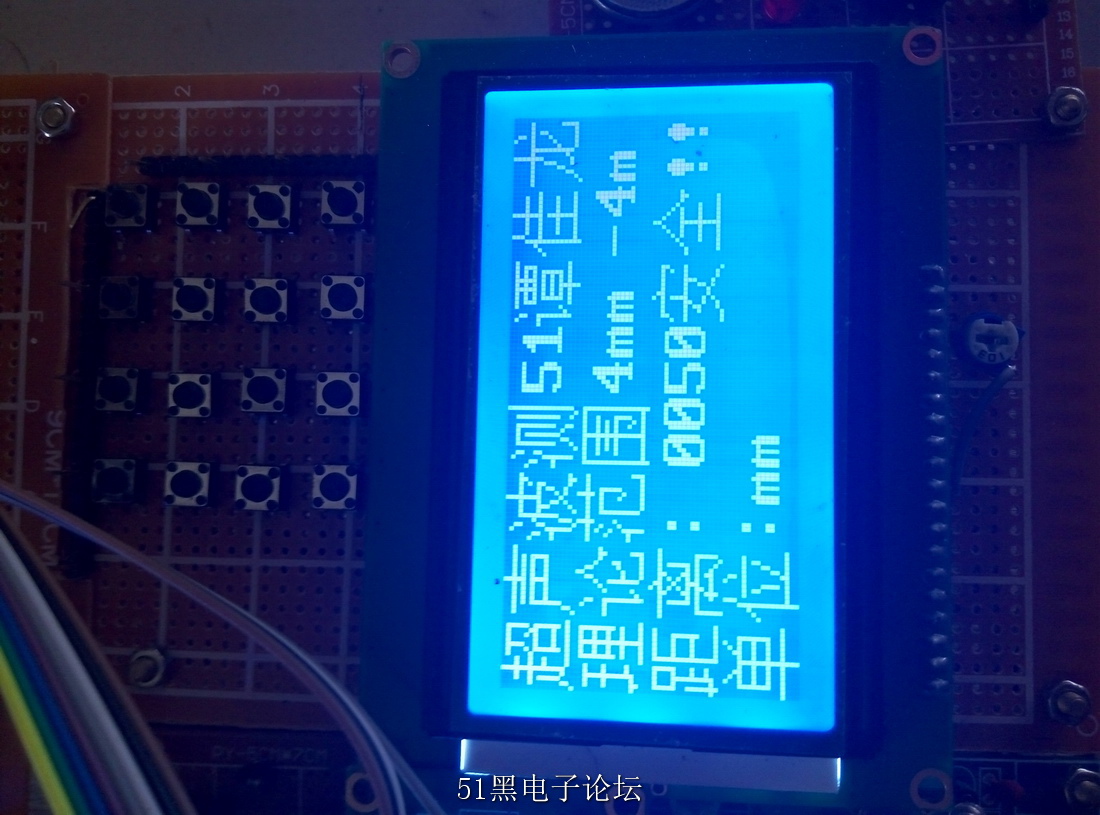

超聲波測距近景圖

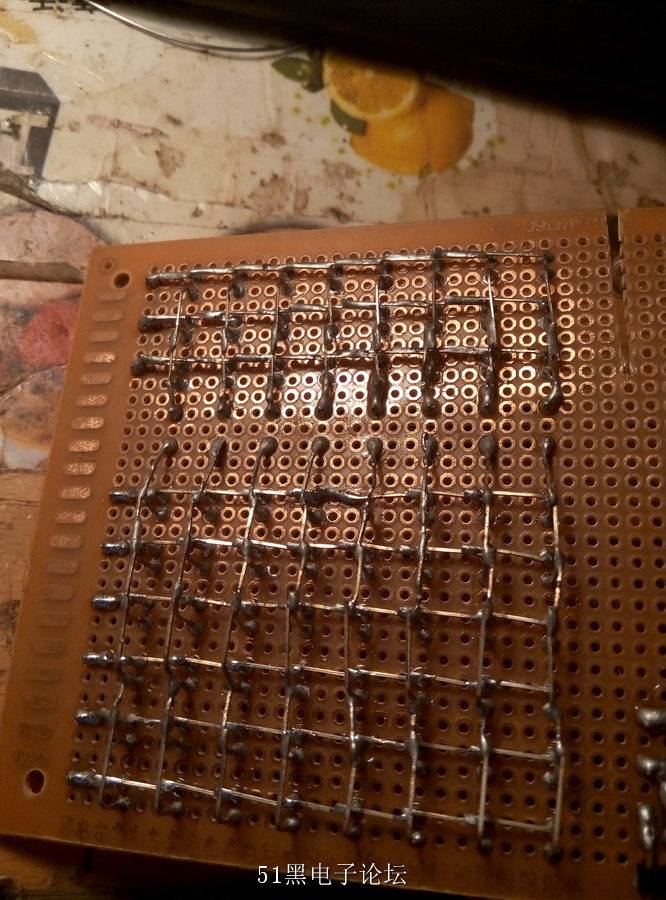

LED矩陣焊接

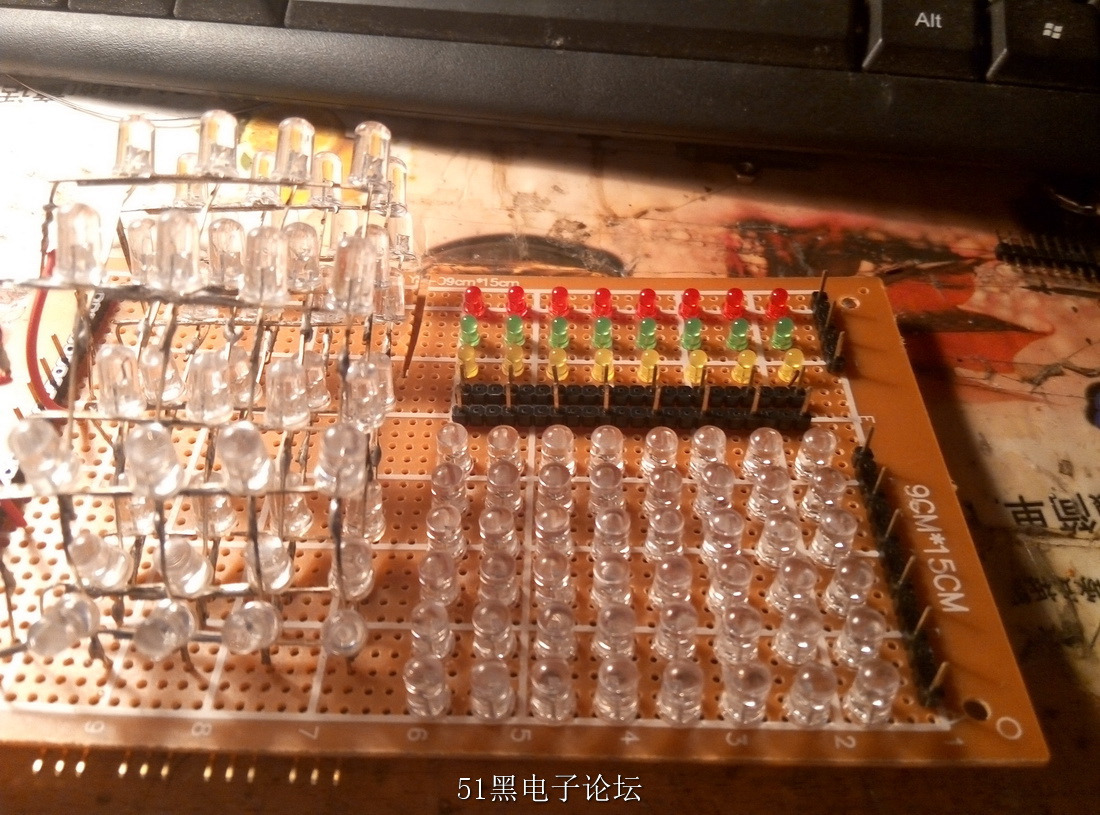

完整好的LED矩陣圖

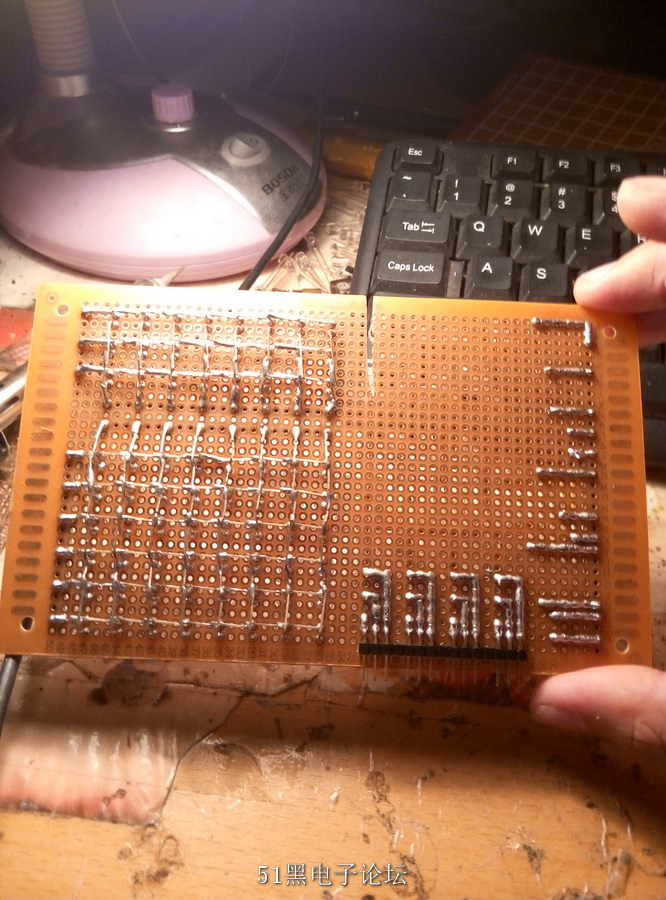

LED底部矩陣焊接圖
好啦先發這么多后期會繼續更新希望大家多多支持以后會把源代碼發上來

ID:1 · 發表于 2015-10-28 23:21

樓主太棒了，居然能把這么復雜的電路，用洞洞板來做出來而且外觀還很藝術感，期待樓主的制作資料

ID:151299 · 發表于 2016-12-1 19:40

太棒了，品種很多。

ID:164995 · 發表于 2017-2-19 13:27

源代碼呢、、親
