USB描述符詳解

ID:94349 · 發表于 2015-11-10 02:13

USB的描述符

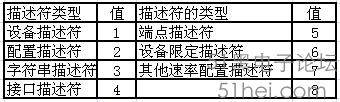

其描述符主要分為：設備描述符，配置描述符，接口描述符，端點描述符，字符串描述符，設備限定描述符和其他速率配置描述符，如下：

描述符中的相關字段的含義：
bLength為第一個字段，bDescriptorType為第二字段，其中：
b表示一個字節
w表示一個字
bm表示按位尋址
i表示索引值
is表示標識碼
bcd表示采用二進制碼的10進制數

設備描述符（14個字段長度，總固定長18字節）

其中：
1.idProduct，idVender這個在程序中隨意改變對其無任何影響。
2.bDeviceClass表示該USB設備所屬的標準設備類，字段值為1~FEH
00H各個接口互相獨立，分屬不同設備
03H表示HID設備類
FFH表示由供應商自定義該設備類

3.bMaxPackerSize0，表示端點0所支持在最大數據包的長度：
對于低速USb設備，bMaxPackerSize0=8
對于全速USB設備，bMaxPackerSize0=8,16,32,64
對于高速USB設備，bMaxPackerSize0=64

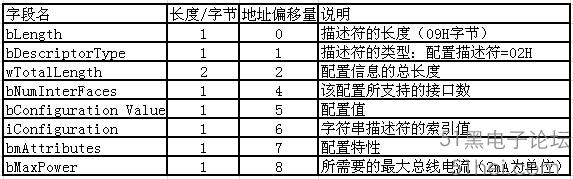

USb配置描述符（8字段，總長固定9字節）

其中，bMaxPower因為所能獲取的最大電流為500mA，所以此處的最大值為250

字符串描述符（3個字段組成，長度可變）

其中：bString：UNICODE編碼的字符串

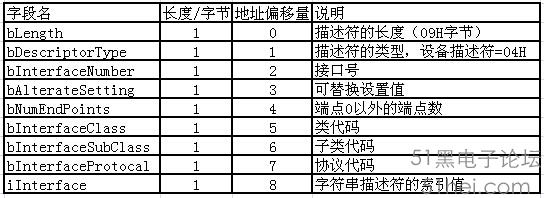

接口描述符（9個字段組成，長度固定9字節）

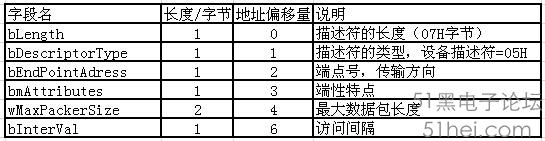

端點描述符（6個字段組成，長度固定7個字節）

其中：
bEndpointAdress：表端點號及傳輸方向
第7位表示短點的數據傳輸方向，0：OUT數據傳輸，1：數據輸入
第0~3位表示端點號，001B表示端點1
bmAttributes：表端點特性
第0~1為表示端點的傳輸類型，00B：控制傳輸，01B：同步傳輸，10B：塊傳輸，11B：中斷傳輸
如果是同步傳輸：
第2~3位表示同步類型，00B：非同步，01B：異步，10B：自適應，11B：同步
第4~5位表示端點的用法類型，00B：數據端點，01B:顯示反饋端點，10：隱式反饋端點，11：保留

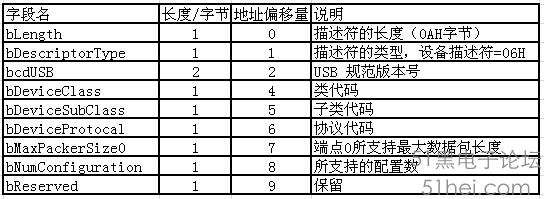

設備限定描述符（9個字段組成，長度固定10字節）

其中:
bcdUSB：其值必須大于2.0
在高速USB系統中，如果USb設備既需要采用高速傳輸又需要全速傳輸，
則他必須支持設備限定描述符，設備限定描述符用以指出另一傳輸速率下該設備的總體信息

其他速率配置描述符

其中：
bmAttributes：配置特性，按位尋址。
第6位置1表示使用總線電源，第5位置1表示支持遠程喚醒功能，其余保留，一般而言，0~4位置0,7位置1.
在高速USB系統中，如果USb設備既需要采用高速傳輸又需要全速傳輸，
則必須支持其他速率配置描述符，其他速率配置描述符指出了另一傳輸速率下該設備的配置信息
