51單片機音樂彩燈制作的全套資料，學習51單片機入門必備神器！

[復制鏈接]
ID:101114 發表于 2015-12-29 19:38 | 顯示全部樓層 |閱讀模式

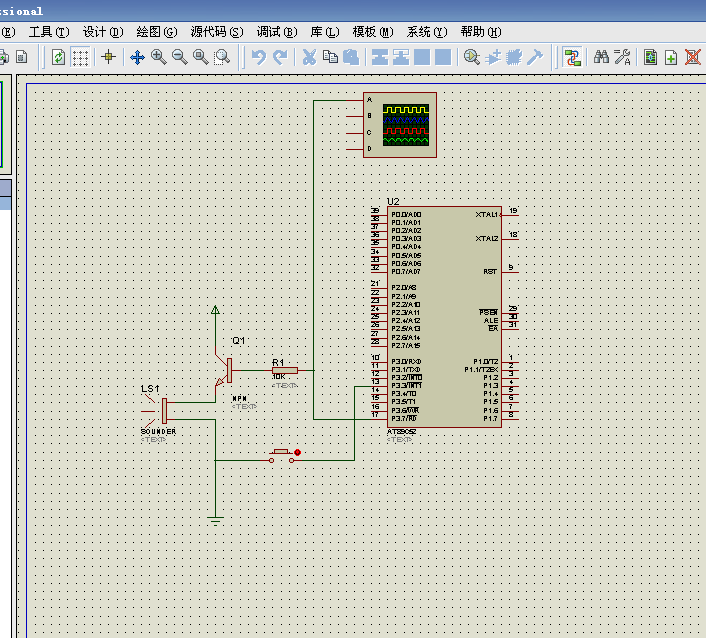

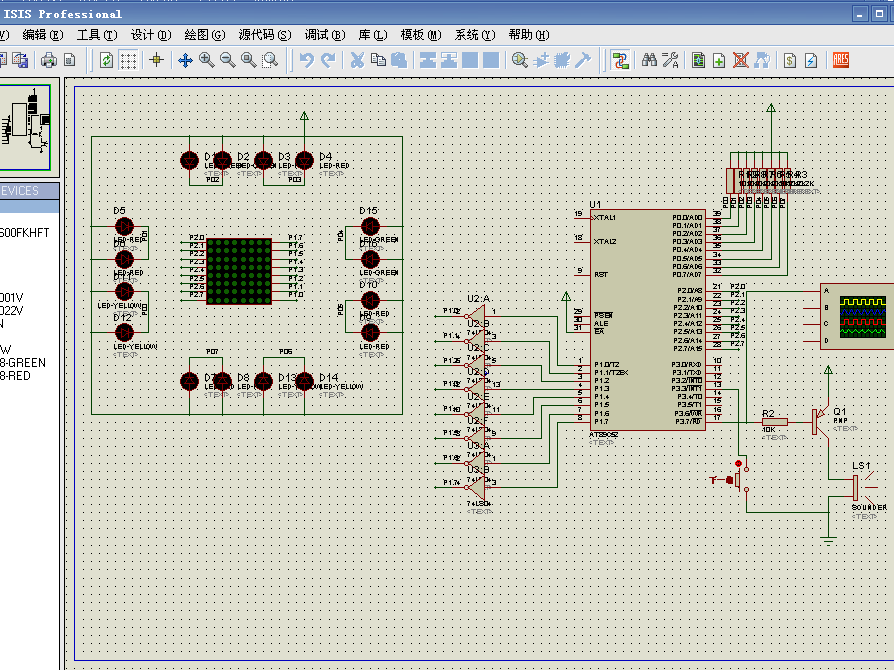

51單片機音樂彩燈制作的全套資料，學習51單片機入門必備神器！壓縮包里包含仿真文件，原理圖，源程序！

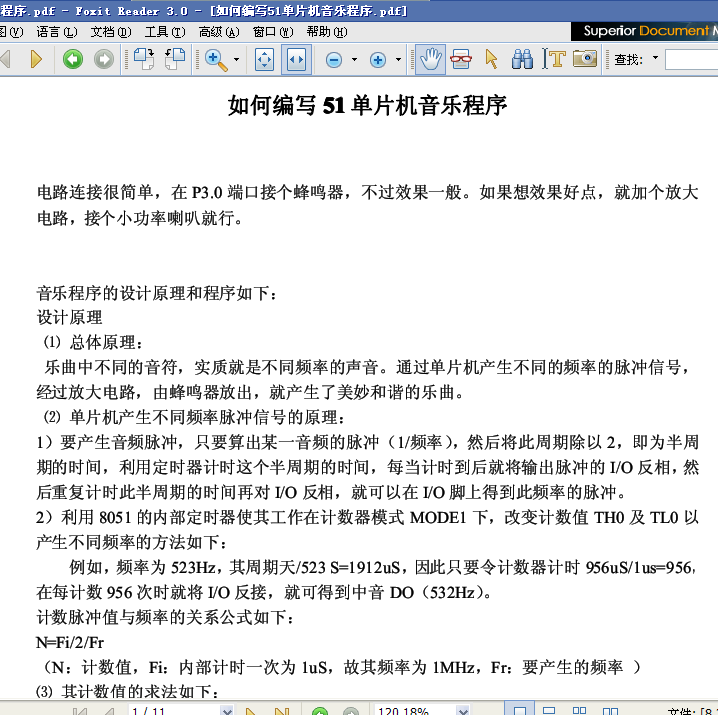

0.png 1.png 2.png 98.png

源程序：
  1. #include<reg52.h>
  2. #include<present.h>

  4. sbit Buzz=P3^7;

  6. uchar flag=16,sign=1;
  7. uchar time=0;                 //流水燈定時
  8. uint *pf=Happy_Birthday;
  9. uint *p=Happy_Birthday;

  11. void init_devices(void)
  12. {
  13.         TMOD=0x11;
  14.         TH1=0x71;
  15.         TL1=0x48;        //40ms的定時
  16.         TH0=0x00;
  17.         TL0=0x00;        //初始化
  18.         IT1=1;
  19.         EA=1;
  20.         EX1=1;
  21.         ET0=1;
  22.         ET1=1;
  23. }

  25. void int1() interrupt 2 using 0
  26. {
  27.         sign++;        //下一曲
  28.         switch(sign)
  29.         {        case 1:TR0=1;pf=Happy_Birthday;flag=16;break;
  30.                 case 2:pf=Legend;flag=8;break;
  31.                 case 3:pf=Childhood;flag=8;break;
  32.                 case 4:TR0=0;sign=0;Buzz=1;break;//停唱Buzz=1,三極管關斷，防止大電流
  33.                 default :pf=Happy_Birthday;flag=16;break;
  34.         }
  35.     p=pf;
  36. }

  38. //定時器0產生頻率
  39. void timer0() interrupt 1 using 1
  40. {
  41.         uint temp=65536-*p;
  42.         TH0=(uchar)(temp>>8);
  43.         TL0=(uchar)temp;
  44.         if(*p) Buzz^=1;
  45.         else Buzz=1;        //Buzz=1,三極管關斷，防止大電流

  47. }

  49. //定時器1產生40ms延時
  50. void timer1() interrupt 3 using 2
  51. {
  52.         TH1=0x71;
  53.         TL1=0x48;        //40ms的定時
  54.
  55.         if(flag==0)
  56.         {
  57.                 flag=*(p+1);
  58.                 if(flag==0)
  59.                 {
  60.                         p=pf;
  61.                         flag=*(p+1);
  62.                 }
  63.                 else
  64.                 {        p++;
  65.                         p++;
  66.                 }
  67.         }
  68.         else flag--;
  69.         time++;                //流水燈定時
  70.         if(time%5==0)
  71.         {  switch(time)
  72.            {case 5:P0=0x01;break;
  73.             case 10:P0=0x02;break;
  74.                   case 15:P0=0x04;break;
  75.                 case 20:P0=0x08;break;
  76.             case 25:P0=0x10;break;
  77.                   case 30:P0=0x20;break;
  78.                 case 35:P0=0x40;break;
  79.                 case 40:P0=0x80;time=0;break;
  80.                 default :time=0;break;
  81.            }
  82.         }
  83. }

  85. void delay(uint i)
  86. {
  87.         while(i--);
  88. }
  89. void word(uchar *ps)         //顯示單個字符
  90. {        uchar i,j;
  91.         uchar _bit=0X80;
  92.         for(i=0;i<200;i++)
  93.         {
  94.                 for(j=0;j<8;j++)
  95.                 {  P1=0xff;
  96.                    P2=~_bit;
  97.                    P1=*(ps+j);
  98.                    delay(100);
  99.                    _bit>>=1;
  100.                 }
  101.                 _bit=0X80;
  102.         }
  103. }
  104. void display(uchar *ps)         //顯示移動字符
  105. {        uchar i,j;
  106.         uchar _bit=0X80;
  107.         while(*(ps+8)!=0xaa)
  108.         {
  109.                 for(i=0;i<20;i++)
  110.                 {
  111.                                 for(j=0;j<8;j++)
  112.                                 {  P1=0xff;
  113.                                    P2=~_bit;
  114.                                    P1=*(ps+j);
  115.                                    delay(100);
  116.                                    _bit>>=1;
  117.                                 }
  118.                         _bit=0x80;
  119.                 }
  120.                 ps++;
  121.         }
  122. }

  124. void main()
  125. {        uchar i;
  126.         init_devices();
  127.         for(i=0;i<6;i++) word(figure[i]);
  128.         word(arrow);
  129.         word(arrow);
  130.         TR0=1;
  131.         TR1=1;
  132.         while(1)
  133.         {
  134.                 display(str1);
  135.                 display(str1);
  136.                 display(str2);
  137.         }
  138. }
復制代碼

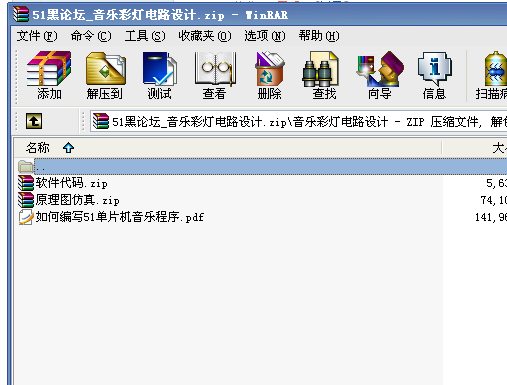

音樂彩燈電路設計.zip

211.86 KB, 下載次數: 105, 下載積分: 黑幣 -5

PCB,仿真，程序

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:94642 發表于 2016-1-15 13:57 | 顯示全部樓層
不錯，結絕了不少問題
回復

使用道具 舉報

ID:723992 發表于 2020-4-16 13:47 | 顯示全部樓層
我想問一下，這個最后實現的功能是什么樣的
回復

使用道具 舉報
