a.按材料分:鍺二極管 硅二極管

鍺管導通電壓:0.2-0.3V

硅管導通電壓:0.6-0.8V

導通電壓:當正向電壓超過某一數值后,二極管導通,正向電流隨外加電壓增加迅速增大,該電壓稱為導通電壓.

b.按作用分:整流二極管、穩壓二極管、開關二極管、發光二極管、光敏二極管等.

常見二極管圖示

發光二極管

普通二極管

紅外光發射管

紅外光接受管

二極的主要參數:

a.最高工作頻率fM----二極管能承受的最高頻率.通過PN結交流電頻率高于此值,二極管接不能正常工作。

b.最高反向工作電壓VRM（V）----二極管長期正常工作時所允許的最高反壓.若越過此值,PN結就有被擊穿的可能,對于交流電來說,最高反向工作電壓也就是二極管的最高工作電壓。

c.最大整流電流IOM（mA）----二極管能長期正常工作時的最大正向電流。因為電流通過二極管時就要發熱,如果正向電流越過此值,二極管就會有燒壞的危險.所以用二極管整流時,流過二極管的正向電流（既輸出直流）不允許超過最大整流電流.

幾種特殊二極管簡介:

整流二極管:

概念:整流二極管是由硅半導體材料制成,采用面接觸結構.

特點:工作頻率低,允許的工作溫度高,允許通過的正向電流大反向擊穿電壓高.

作用:將交流電變成直流電.

穩壓二極管

概念:又叫齊納二極管,利用PN結反向擊穿所表現出穩壓特性而制成的器件.穩壓管在電路中是反向連接的.在一定條件下它能使穩壓管所接電路兩端電壓穩定在一個規定的范圍內.在是電路中一般起保護作用.

主要參數:

穩定電壓:穩壓管在起穩壓作用的范圍內,其兩端的反向電壓值為穩定電壓.

最大工作電穩壓二極管流:在長期工作時,允許通過的最大反向電流值.

最大耗散功率:在給定的作用條件下,穩壓二極管允許承受的最在功率.

變容二極管:

概念:變容二極管是一種利用半導體的PN結電容隨外加反向偏壓變化而變化的原理制成的半導體二極管.反向偏壓越高,結電容越小;反向偏壓越小,結電容越大.

作用:可替代可變電容器,在現代通信設備、數字電路及家用電器中作調諧頻率自動微調使用.

主要參數:

結電容:指在一特寂的反偏壓下,變容二極管的PN結電容.

結電容變化范圍:在工作電壓范圍內結電容的變化范圍.

電容比: 是結電容變化范圍內最大電容與最小電容之比.

Q值:是變容二極管的品質因數,它反映了對回路能量的損耗.

LED:

概念:發光二極管是一種將電信號轉換成光信號的半導體器件,具有單向導電性,正向導通時才能發光.

分類:

按發光管發光顏色:紅色、橙色、綠色（又細分黃綠、標準綠和純綠）、藍光等. 發光二極管中也包含二種以下顏色的芯片,做成多彩燈.根據發光二極管出光處摻或不摻散射劑、有色還是無色,上述各種顏色的發光二極管還可分成有色透明、無色透明、有色散射和無色散射四種類型.

按發光管出光面特征 :圓燈、方燈、矩形、面發光管、側向管、表面安裝用微型管等.

按發光強度和工作電流 :普通（發光強度<10mcd;高亮（發光強度10～100mcd);超高（發光強度>100mcd).

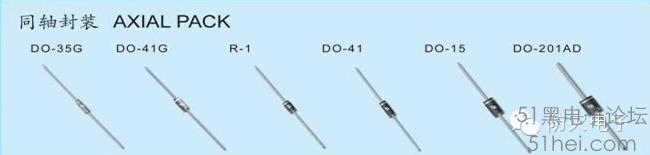

二極管的封裝

二極管正負極判斷 :

a.看外殼上的符號標記：

普通二極管一般為玻璃封裝和塑料封裝,外殼上均印有型號和標記.標記有箭頭、色點、色環三種.箭頭所指方向或靠近色環一端為陰極,有色點一端為陽極.

b.透過玻璃看觸針：

對于點接觸型玻璃外殼二極管,如果標記已磨掉,則可將外殼上的漆層（黑色或白色）輕輕刮掉一點,透過玻璃看那頭是金屬觸針,那頭是N型鍺片.有金屬觸針的那頭就是正極 .

c.萬用表測試:

用萬用表R*100或R*1K檔,任意測量二極管的兩根引線,如果量出的電阻只有幾百歐姆（正向電阻）,則黑表筆（既萬用表內電池正極）所接引線為正極,紅表筆（既萬用表內電源負極）所接引線為負極.

二極管檢測:用萬用表R*10K檔測正,反向電阻,一般正向電阻小于30K,反向電阻大于1M.若正、反向電阻均為零,說明內部擊穿短路.若正、反電阻均為無窮大,說明內部開路.
