本帖最后由 qq308172025 于 2016-1-29 14:41 編輯
溫度濕度控制器，紅外遙控控制，直接上圖吧。
下載附件
2016-1-29 13:38 上傳

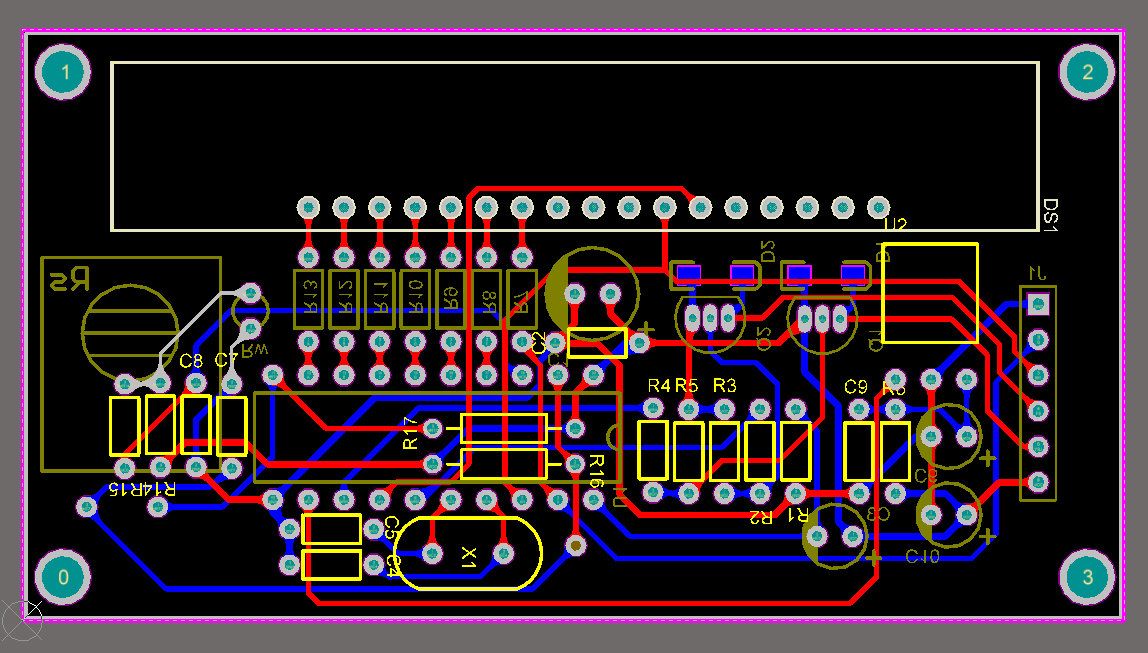

PCB，用AD畫的，那時還不怎么會用這個軟件（將就一下吧）
下載附件
2016-1-29 13:38 上傳
下載附件
2016-1-29 13:38 上傳
泡出來的板
下載附件
2016-1-29 13:38 上傳
成品背面
下載附件
2016-1-29 13:38 上傳
現在顯示的是相對濕度。
下載附件
2016-1-29 13:39 上傳

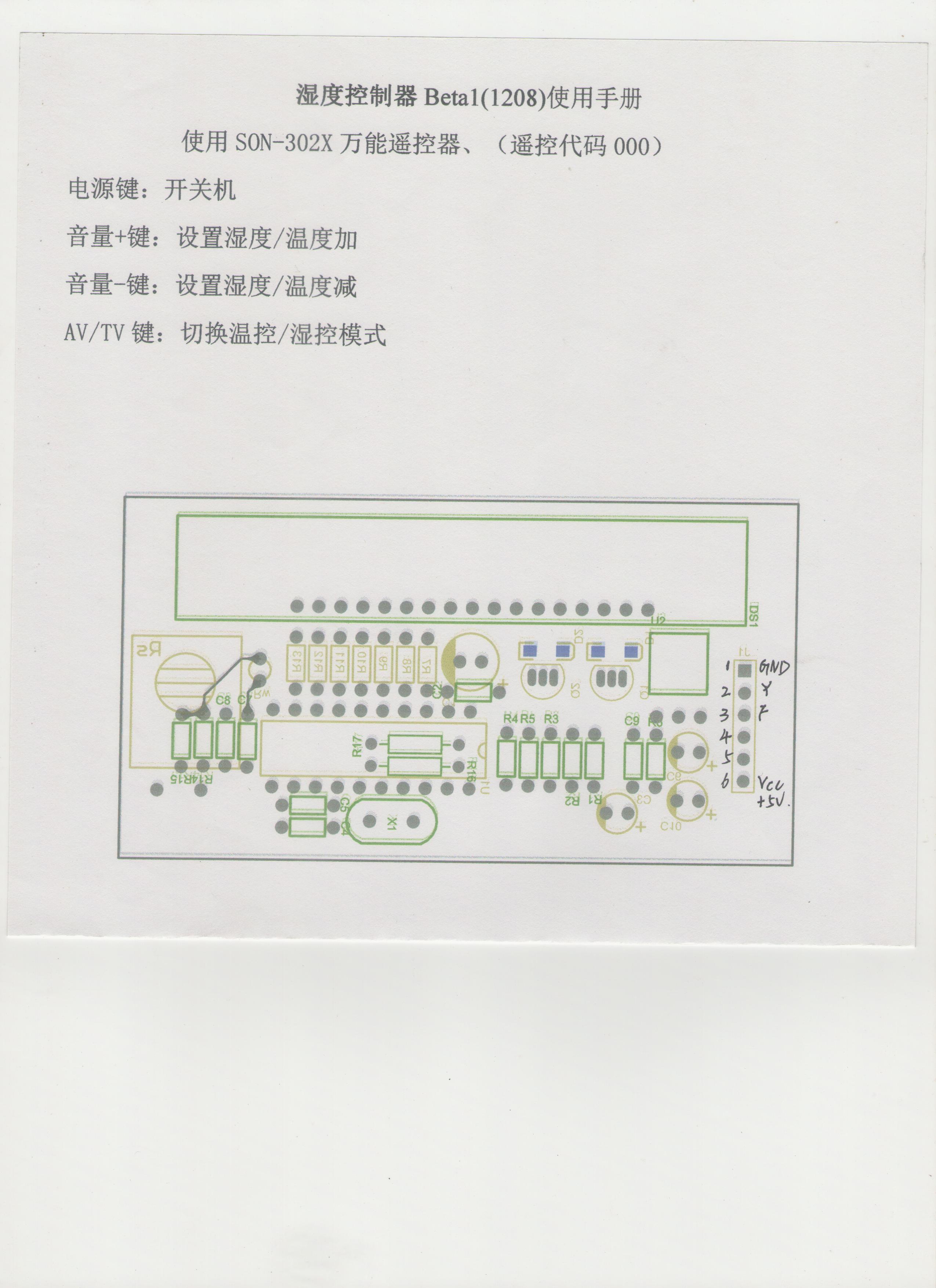

使用說明書。
這個是2012年做的的了，之前沒有泡論壇，這論壇也是這幾天才玩的，那時程序?qū)懙牟皇呛芎?將就一下吧，有問題可以問我。
濕度控制器程序.zip
(60.43 KB, 下載次數: 76)
2016-1-29 14:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
濕度控制器資料及說明書.zip
(1.48 MB, 下載次數: 57)
2016-1-29 14:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
濕度控制器線路板.zip
(664.68 KB, 下載次數: 53)
2016-1-29 14:41 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
