用winhex文件查看SD卡

ID:105323 · 發表于 2016-2-23 23:22

SD卡：

SD卡的固有元素的起始扇區：
Boot sector  ：扇區0    ，大小是  36個扇區；即  18.0KB
FAT1       ：扇區 36，大小是7474個扇區；即3737.0KB
FAT2       ：扇區  7510，大小是7474個扇區；即3737.0KB
Root directory：扇區14，984，大小是  8個扇區；即 4.0KB

Root directory是根目錄，4096字節，4096/32 = 128文件目錄項

SD卡的組織：
Boot sector-->FAT1-->FAT2-->Rootdirectory-->data

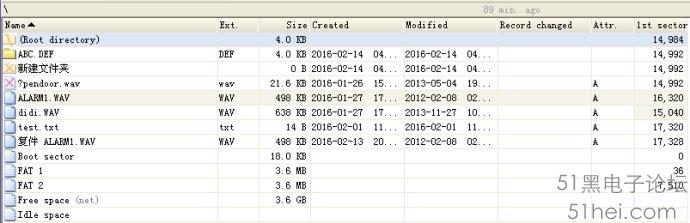

使用winhex軟件，快速獲取SD卡信息

用串口顯示SD卡信息：

現在問題來了，同樣的FAT1表的起始扇區：
用串口顯示是：FirstFATSector = 8228
用winhex軟件是：FAT1 = 36
為什么呢？為什么不一致呢？
8228 - 36 = 8192，為什么有8192的差距呢？

這是因為，我們定位物理扇區0，是SD開始的扇區
而，winhex軟件認為DBR是SD卡開始的扇區。

而DBR呢？在物理上，就是8192扇區！！！即0x2000！！！
所以在winhex的值的基礎上加上 8192，就是其物理的扇區地址。
FirstDirSector =23176
Root directory + 8192 = 14，984 + 8192 =23176

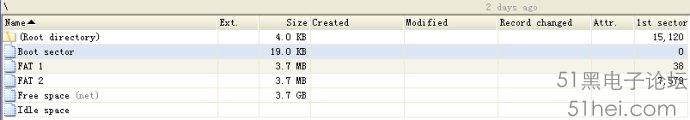

TF卡：

FAT表的大小：7579 - 38 = 7541 Sectors
Boot Sector的大小：38Sectors

這個TF卡與上面的SD這兩點上是不同的！！
