(一)LM75A概述

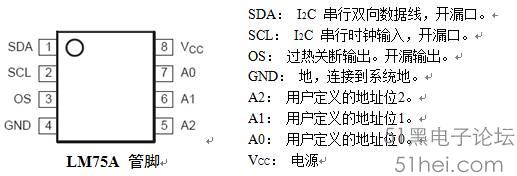

LM75A 是一個高速I2C接口的溫度傳感器,可以在-55℃~+125℃的溫度范圍內將溫度直接轉換為數字信號,并可實現0.125℃的精度。MCU可以通過I2C總線直接讀取其內部寄存器中的數據,并可通過I2C對4 個數據寄存器進行操作,以設置成不同的工作模式。LM75A有3 個可選的邏輯地址管腳,使得同一總線上可同時連接8 個器件而不發生地址沖突。LM75A 可配置成不同的工作模式。它可設置成在正常工作模式下周期性地對環境溫度進行監控,或進入關斷模式來將器件功耗降至最低。OS輸出有2 種可選的工作模式:OS比較器模式和OS 中斷模式,OS 輸出可選擇高電平或低電平有效。正常工作模式下,當器件上電時,OS工作在比較器模式,溫度閾值為80℃,滯后閾值為75℃。低功耗設計,工作電流典型值為250uA,掉電模式為3.5uA;寬工作電壓范圍:2.8V~5.5V。 (二) LM75A管腳 (三)LM75A內部寄存器 1、溫度寄存器Temp(地址0x00) 溫度寄存器是一個只讀寄存器,包含2個8位的數據字節,由一個高數據字節(MS)和一個低數據字節(LS)組成。這兩個字節中只有11位用來存放分辨率為0.125℃的Temp數據(以二進制補碼數據的形式),如下表所示。對于8位的I2C總線來說,只要從LM75A的“00地址”連續讀兩個字節即可(溫度的高8位在前)。 下表給出了一些Temp數據和溫度值的例子。
2、配置寄存器(地址0x01)
配置寄存器為8 位可讀寫寄存器,其位功能分配如下表所示。 B7-B5:保留,默認為0。 B4-B3:用來編程OS故障隊列。 00到11代表的值為1、2、4、6,默認值為0。 B2:用來選擇OS極性。 B2=0,OS低電平有效(默認); B2=1,OS高電平有效。 B1:選擇OS工作模式。 B1=0,配置成比較器模式,直接控制外圍電路; B1=1,OS控制輸出功能配置成中斷模式,以通知MCU進行相應處理。 B0:選擇器件工作模式。 B0=0,LM75A處于正常工作模式(默認); B0=1,LM75A進入關斷模式。 3、滯后寄存器Thyst(0x02) 滯后寄存器是讀/寫寄存器,也稱為設定點寄存器,提供了溫度控制范圍的下限溫度。每次轉換結束后,Temp數據(取其高9 位)將會與存放在該寄存器中的數據相比較,當環境溫度低于此溫度的時候,LM75A將根據當前模式(比較、中斷)控制OS 引腳作出相應反應。該寄存器都包含2 個8 位的數據字節,但2 個字節中,只有9 位用來存儲設定點數據(分辨率為0.5℃的二進制補碼),其數據格式如下表所示,默認為75℃。 4、超過溫關斷閾值寄存器Tos(0x03) 超溫關斷寄存器提供了溫度控制范圍的上限溫度。每次轉換結束后,Temp數據(取其高9位)將會與存放在該寄存器中的數據相比較,當環境溫度高于此溫度的時候,LM75A將根據當前模式(比較、中斷)控制OS引腳作出相應反應。其數據格式如表 4 所示,默認為80℃。 (四)OS輸出 OS輸出為開漏輸出口。為了觀察到這個輸出的狀態,需要接一個外部上拉電阻,其阻值應當足夠大(高達200kΩ),以減少溫度讀取誤差。OS輸出可通過編程配置寄存器的B2位設置為高或低有效。如下圖所示,為LM75A在不同模式下OS 引腳對溫度作出的響應。OS 設為低有效。 可以看出,當LM75A工作在比較器模式時,當溫度高于Tos時,OS輸出低電平。此時采取了降溫措施,啟動降溫設備(如風扇),直到溫度再降到Thyst,則停止降溫,因此在這種模式下,LM75A可以直接控制外部電路來保持環境溫度;而在中斷模式,則在溫度高于Tos或低于Thyst 時產生中斷。注意:在中斷模式下,只有當MCU 對LM75A 進行讀操作后,其中斷信號才會消失(圖中OS 變為高電平)。 (五)I2C串行接口 在主控器的控制下,LM75A可以通過SCL和SDA作為從器件連接到I2C總線上。主控器必須提供SCL時鐘信號,可以通過SDA讀出器件數據或將數據寫入到器件中。注意:必須在SCL和SDA端分別連接一個外部上拉電阻,阻值大約為10kΩ。LM75A從地址(7位地址)的低3位可由地址引腳A2、A1和A0的邏輯電平來決定。地址的高4位預先設置為‘1001’。下表給出了器件的完整地址,從表中可以看出,同一總線上可連接8個器件而不會產生地址沖突。由于輸入管腳SCL、SDA、A2-A0內部無偏置,因此在任何應用中它們都不能懸空(這一點很重要)。 (六)溫度測量電路 (七)51單片機源碼 ORG0000 ; AJMP L0
ORG 000BH
ORG 0013H; 外部中斷P3.3 腳INT0 入口地址
ORG 001BH
MOV P1,#0AAH
RETI
ORG 0025h
T_SCL EQUP3.5;
T_SDA EQUP3.4;
L0: MOV TMOD, #11H
MOV 8CH, #3CH
MOV 8AH,#0B0H
CLREA ; CPU 總中斷請求
QL: MOV A,#00H
MOVR2,#66D ; 清數據區;;
MOV R0,#18H
QRAM: MOV @R0, A
INC R0
DJNZ R2, QRAM
MOV R2,#00H
ACALL TMP
AJMP QL
TMP: PUSH PSW
LCALLSTA
MOV A,#90H ;寫命令
CALL I2C_SEND
MOV A,#00h ; 溫度寄存器地址00
CALL I2C_SEND
CALL STOP
;溫度寄存器是一個只讀寄存器,包含2個8位的數據字節,由一個高數據字節(MS)和一個低數據字節(LS)組成。這兩個字節中只有11位用來存放分辨率為0.125℃的Temp數據
;(以二進制補碼數據的形式),如表1所示。對于8位的I2C總線來說,只要從LM75A的“00;地址”連續讀兩個字節即可(溫度的高8位在前)
LCALLSTA
MOV A,#91H ;讀命令
CALL I2C_SEND
LCALLRDBYT
MOV2FH,A
LCALLMACK
LCALLRDBYT
MOV30H,A
LCALLMNACK
LCALLSTOP
MOVA,2FH
JNBACC.7,ZH1 ;最高位是0為零是正溫度轉ZH1
SETB 20H.7 ;保存正負溫度標志 ;最高位是1為零下溫度取反加1
MOV A,2FH ;例如溫度是-54.875度,源碼=1100 1001001XXXXX 例如溫度72.75,30h=48h,31h=40h,加在一起是01001000(=30H)010xxxxx=(31H)
CPL A ;00110110=(30H)
MOV 2FH,A ;高位取反
MOV A,30H ;低位取反110XXXXX
CPL A ;110XXXXXX=(31H)
MOV30H,A
MOV A,#01H ;10110111=B7
ADDA,30H
MOV30H,A
CLR A
ADDC A,2FH ;例如溫度是-54.875度=-439*.125,補碼649h,-649h=1 110 0100 1001
MOV 2FH,A ;結果是32h=01,33h=b7,合并成1b7h取反=00110110110,加1=00110110111為正碼1b7h=439,39*.125=54.875
ZH1: MOV R2,#5
ZH2: MOV A,2FH
CLR C
RRC A ;低位進C 01001000的0進C
MOV2FH,A
MOVA,30H
RRC A ;C進高位 0010xxxx
MOV30H,A
DJNZR2,ZH2
MOVR1,#2FH ; 送顯示
MOV R4,#2
LCALL XS
POPPSW
RET
STA: SETB SDA ;啟動
SETBSCL
CALLWAIT;NOP
NOP
CLRSDA
CALLWAIT;NOP
NOP
CLRSCL
RET
STOP: CLR SDA ;停止
SETBSCL
CALLWAIT;NOP
NOP
SETBSDA
CALLWAIT;NOP
NOP
CLRSCL
RET
MACK: CLR SDA ;發送應答位
SETBSCL
CALLWAIT;NOP
NOP
CLRSCL
SETBSDA
RET
MNACK: SETB SDA ;發送非應答信號
SETBSCL
CALLWAIT
NOP
CLRSCL
CLRSDA
RET
RDBYT: MOV R0,#08H ;接收一個字節數據子程序,占用:R0,R2,C
RLP: SETBSDA
RLP8: SETB SCL
NOP ;大于4微秒
CALL WAIT
MOV C,SDA
RLC A
CLR SCL
CALL WAIT
DJNZ R0,RLP8
RLP1: RET
WAIT:
MOV R6,#5
again:
DJNZ R6,again
RET
I2C_SEND:
MOV R1,#8 ;
next_out:
CLR SCL ;
SETB SDA ;
RLC A ;
JC wr_one ;
CLR SDA ;
wr_one:
LCALL WAIT ;
SETB SCL ;
LCALL WAIT ;
DJNZ R1, next_out ;
CLR SCL ;
CALL WAIT ;
SETB SDA ;
LCALL I2C_ACK
RET
I2C_ACK: ;應答
SETB SCL
ACALLWAIT
NACK:
JNB SDA, YACK ;
JMP NACK
YACK:
ACALLWAIT
CLR SCL
RET
XS: MOV R3, #9
XS1: MOV R5,#0FFH
DIS MOV DPTR, #0FC0H
MOV A, @R1
ANL A, #0F0H
SWAP A
MOVCA, @A+DPTR
MOV P0,A
SETB P2.1
ACALL YS1
CLR p2.1
MOV A, @R1
ANL A, #0FH
MOVCA, @A+DPTR
MOV P0,A
SETB P2.0
ACALL YS1
CLR p2.0
J6: DJNZ R5,DIS
DJNZR3,DIS
INCR1
CLR P2.0
CLR P2.1
ACALLDELAY2
DJNZR4,XS
RET
YS1: MOV 7FH, #0FFH
YS22: DJNZ 7FH, YS22
RET
DELAY: MOV R5,#88H
DEL: NOP
DJNZ R5,DEL
RET
DELAY2: MOV R6, #0FFH
DE: ACALL DELAY
DJNZ R6,DE
RET
ORG 0FC0H
DB 3FH
DB 03H
DB 6DH
DB 67H
DB 53H
DB 76H,7EH,23H
DB 7FH,77H,73H,5EH,3CH
DB 4FH,0FCH,78H
END
|
|
