STC12C2052AD單片機串口應用及A/D轉換

ID:105323 · 發表于 2016-2-24 19:02

本帖最后由 51黑黑黑于 2016-3-3 00:51 編輯

(一)STC12C2052 系列單片機簡介

STC12C2052 系列單片機是單時鐘/機器周期(1T)的兼容8051內核的單片機，是高速/低功耗的新一代8051單片機，全新的流水線/精簡指令集結構，其特點是：

1.增強型 1T流水線/ 精簡指令集結構 8051 CPU

2.工作電壓：2.4V -3.8V / 3.4V - 5.5V

3.工作頻率范圍：0 - 35MHz，相當于普通8051 的0～420MHz

4.用戶應用程序空間512 /1K / 2K / 3K / 4K / 5K 字節

5.片上集成 256字節RAM

6.15 個通用I/O 口，復位后為：準雙向口/ 弱上拉

可設置成四種模式：準雙向口/弱上拉，推挽/強上拉，僅為輸入/高阻，開漏

7.EEPROM 功能

8.共2個16 位定時器/ 計數器

9.PWM(2 路）/PCA（可編程計數器陣列）

10.ADC, 8 路8位精度

11. 通用異步串行口(UART)

12. SPI 同步通信口，主模式/ 從模式

13.看門狗

14.內部集成 R/C振蕩器，精度要求不高時可省外部晶體

15.ISP/IAP

16.工作溫度范圍： 0 -75℃ / -40 -+85℃

17.封裝： PDIP-20，SOP-20(寬體)，TSSOP-20

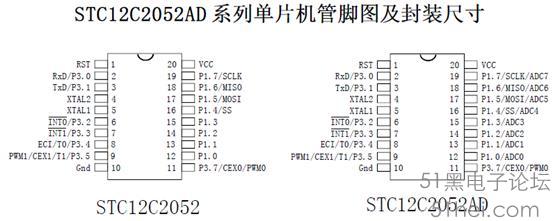

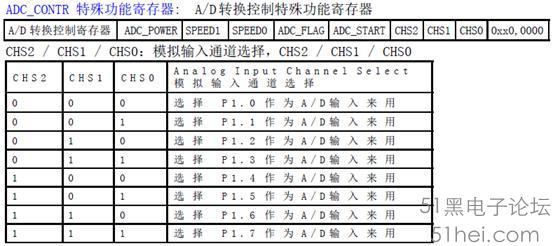

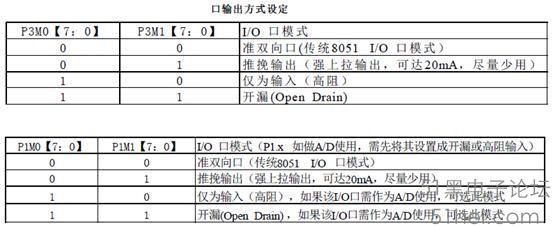

STC12C2052AD 系列帶A/D轉換的單片機在P1 口，有8 路8 位高精度的高速A/D 轉換器,速度可達100KHz。P1.7 - P1.0 共8 路電壓輸入型A/D，可做溫度檢測、電池電壓檢測、按鍵掃描、頻譜檢測等。上電復位后P1 口為弱上拉型I/O 口，用戶可以通過軟件設置將8 路中的任何一路設置為A/D 轉換，不需作為A/D 使用的口可繼續作為I/O 口使用。需作為A/D使用的口需先將其設置為高阻輸入或開漏模式。在P1M0、P1M1 中對相應的位進行設置。

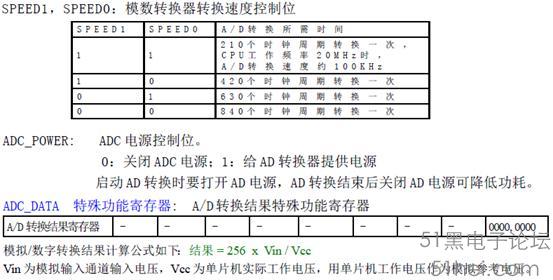

ADC_START: 模數轉換器(ADC)轉換啟動控制位，設置為“1”時，開始轉換

ADC_FLAG: 模數轉換器轉換結束標志位,當A/D轉換完成后，ADC_FLAG =1。

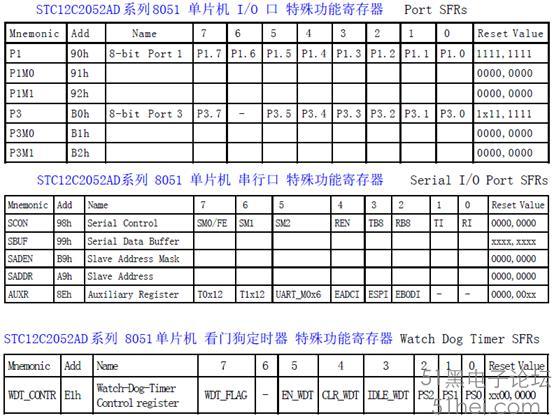

STC12C2052AD 系列單片機內部有256 字節常規的RAM。器件的內部常規數據存儲器由3 部分組成：

1.低128字節RAM（00H～7FH），可直接和間接尋址, 用“MOV”和“MOV@Ri”

2.高128字節RAM（80H～FFH），間接尋址，用“MOV@Ri”

3.特殊功能寄存器（80H～FFH），只可直接尋址，用“MOV”

由于高128字節RAM 和SFR（特殊功能寄存器）占用相同的地址，因此高128 字節RAM 空間必須用間接尋址（MOV @Ri）來區分。特殊功能寄存器（80H ～FFH），只可直接尋址（用“MOV”）來區分。盡管R AM和SFR的地址相同，但它們在物理上是獨立的。

(一)STC12C2052 系列單片機應用實例

;下面是利用STC12C4052AD單片機A/D轉換器采集數據，通過串口收到的TPH值決定是幾個通道采集數據,"AA"雙通道，"CC"三通道，默認一個通道，每采集完128個數據后，通過串口發送到主機，主機收到數據后顯示波形，STC12C4052AD單片機比STC12C2052AD單片機FLASH程序存儲器大，其它相同。
                  ORG0000H
AJMP MAIN;轉入主程序
                     ORG 0003H ;外部中斷P3.2腳INT0入口地址
                     RETI
                     ORG000BH;
                     RETI
                     ORG 0013H;
                     RETI
                     ORG 0023H
                     LJMP S
                  WDT_CONTR EQU0C1H
                  ADC_CONTR  EQU 0C5H ;A/D轉換寄存器
                  ADC_DATA  EQU  0C6H  ;8位A/D轉換結果寄存器
                  P1M0 DATA 91H
                  P1M1 DATA 92H
                  TPHDATA 30H ;根據TPH值決定是幾個通道采集數據,"AA"雙通道
                  ADC_Channel_1_Result EQU 33H ;1通道A/D轉換結果
                  ADC_Power_On_Speed_Channel_0 EQU11100000B ;;B7=power,B6B5=speed,B4=flag,B3=start;B2B1B0=ch0-ch7， 000是P1.0作為A/D輸入,000是P1.0輸入
                  ADC_Power_On_Speed_Channel_1 EQU 11100001B  ;001是P1.1作為A/D輸入
                  ADC_Power_On_Speed_Channel_2 EQU 11100010B  ;010是P1.2作為A/D輸入
MAIN:             MOV  ADC_CONTR, #ADC_Power_On_Speed_Channel_0
                  ; SETB IT0 ;設定INT0de觸發方式為脈沖負邊沿觸發
                  MOV SCon,#50h; 方式1,REN=1.SM0，SM1，SM2，REN,TB8，RB8，TI,RI
                  MOV TMOD,#21H;波特率發生器T1工作在模式2上
                  MOV TH1,#0FFH;0E6H;預置初值(按照波特率1200BPS預置初值)24.576=12800
                  MOV TL1,TH1;預置初值(按照波特率1200BPS預置初值)
                  MOV PCON,#80H ;SMOD=1倍頻
                  MOV  TH0, #10H  ;3.6864M最大定時213.3ms，1000h定時200ms
               MOV TL0, #00H
                  SETB TR1;啟動定時器T1
                  ;  MOV WDT_CONTR ,#25H;;;;;;看門狗設置使能
                  MOVP1M0,#10000111b    ; P1M0=0 P1M1=0雙向口 P1M0=1 P1M1=0輸入口 P1M0=0 P1M1=1推挽輸出20ma
                  MOV P1M1,#01111000b

                  MOV A,#0H
                  MOV R0,#80H
                  MOV R2,#128
CLEAR:             MOV @R0,A
                  INC R0
                  INC A
                  DJNZ R2,CLEAR
                  CALL YSC
                  CALL YSC
                  MOVTPH,#22D    ;4個正弦波=11
                  SETB EA
                  SETBES
DS18B10:             MOV A,TPH
                  XRLA,#0AAH    ;根據TPH值決定是幾個通道采集數據,"AA"雙通道
                  JZ DS18B2
                  MOV A,TPH
                  XRLA,#0CCH    ;根據TPH值決定是幾個通道采集數據,"CC"三通道
                  JZ DS18B3

DS18B20:             JBP3.7,DS18B10             ;單通道采集數據
                  CLR EA
                  MOV R0,#80h;CLR EA
                  MOV R2,#128
                  ;ACALLADC_Power_On          ;開ADC電源,第一次使用時要打開內部模擬電源
                  JB P1.7,DS17                ;根據p1.7 選擇AD通道
                  ACALLSet_ADC_Channel_1       ;設置 P1.1 作為A/D轉換通道  MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_1
                  AJMP DS18B
DS17:                MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_0
                  ACALL CH0
DS18B:             ACALLGet_AD_Result          ;測量電壓并且取A/D轉換結果
                  MOV A,ADC_Channel_1_Result  ;取 AD 轉換結果
                  MOV @R0,A;
                  INC R0
                  ; JNB P1.7 ,DS18
                  ACALL YS
DS18:                DJNZ R2,DS18B
                  CALL FXL1
                  ; MOV ADC_CONTR,#10000000B
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  SETB EA
                  SJMP DS18B20

DS18B2:             JBP3.7,$                      ;雙通道采集數據
                  CLR EA
                  MOV R0,#80h;80H--0FFH128個RAM
                  MOV R2,#128
DS2:                MOV A, ADC_CONTR
                  JB ACC.0, DS1
                  ACALLSet_ADC_Channel_1       ;設置 P1.1 作為A/D轉換通道  MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_1
                  AJMP DS18B1
DS1:                MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_0
                  ACALL CH0
DS18B1:             ACALLGet_AD_Result       ;測量電壓并且取A/D轉換結果
                  MOV A,ADC_Channel_1_Result  ;取 AD 轉換結果
                  MOV @R0,A;
                  INC R0
                  ; ACALL YS
                  DJNZ R2,DS2
                  CALL FXL1
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  SETB EA
                  SJMP DS18B10;DS2

DS18B3:             JBP3.7,$                      ;三通道采集數據
                  CLR EA
                  MOV R0,#80h;CLR EA
                  MOV R2,#128
                  MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_2
                  ACALL CH0
DS18B4:             ACALLGet_AD_Result       ;測量電壓并且取A/D轉換結果
                  MOV A,ADC_Channel_1_Result  ;取 AD 轉換結果
                  JZ DS18B5
                  SUBB A,#64H
DS18B5:             ADD A,#32H
                  MOV @R0,A;
                  INC R0
                  ACALLYS    ;TPH=CCH
                  DJNZ R2,DS18B4
                  CALL FXL1
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  CALL YSC
                  SETB EA
                  LJMP DS18B10;

S:                   PUSH ACC
                     PUSHPSW
                     PUSH04H
                     PUSHDPH
                     PUSHDPL
                  CLR ES
S1:                SETB REN
                  JNBRI,$       ;判斷特征字
                  CLR RI
                  MOV A,SBUF
                  MOV TPH,A
                  POP DPL
                     POPDPH
                     POP04H
                     POPPSW
                     POPACC
SOVER:             SETB ES
                  RETI

FXL1:             MOV R0,#80H
                  MOV R2,#128D
FXL1B:             MOVSBUF,@R0
                  JNB TI,$
                  CLR TI
                  INC R0
                  JB P3.7,$
                  DJNZ R2,FXL1B
                  RET
;--------------------------------------------------------------
ADC_Power_On:
                  PUSH  ACC
                  ORL ADC_CONTR,#80H       ;開A/D轉換電源
                  MOV A, #20H
                  ACALLDelay8  ;開A/D轉換電源后要加延時，1mS以內就足夠了
                  POP ACC
                  RET
;-------------------------------------------------------------
Set_ADC_Channel_1:
                  MOV ADC_CONTR,#ADC_Power_On_Speed_Channel_1  ;選擇P1.1作為A/D轉換通道
CH0:                MOV A,#05H ;更換 A/D 轉換通道后要適當延時, 使輸入電壓穩定 ;以后如果不更換 A/D 轉換通道的話, 不需要加延時
                  ACALLDelay8 ;切換 A/D 轉換通道,加延時20uS～200uS就可以了,與輸入電壓源的內阻有關 ;如果輸入電壓信號源的內阻在10K以下,可不加延時
                  ;ACALL DELAY20US
                  RET
;----------------------------------------------------------
Get_AD_Result:
                  PUSH ACC                   ;入棧保護
                  MOV ADC_DATA, #0
                  ORL ADC_CONTR,#00001000B ;啟動 AD 轉換
                  NOP ;在對ADC_CONTR寄存器進行寫操作后,要加4個空操作延時,才能夠正確讀到ADC_CONTR的值
                  NOP ;
                  NOP ;
                  NOP ;
Wait_AD_Finishe:
                  MOV A,#00010000B          ;判斷 AD 轉換是否完成
                  ANL A, ADC_CONTR
                  JZ Wait_AD_Finishe       ;AD 轉換尚未完成, 繼續等待
                  ANL ADC_CONTR,#11100111B ;清0 ADC_FLAG, ADC_START 位, 停止A/D轉換
                  MOV A, ADC_DATA
                  MOV  ADC_Channel_1_Result,A  ;保存 AD 轉換結果
                  POP ACC
                  RET
;---------------------------------------------------------------
Delay8:
            PUSH 02                      ;將寄存器組0 的 R2入棧
            PUSH 03                      ;將寄存器組0 的 R3入棧
            PUSH 04                      ;將寄存器組0 的 R4入棧
            MOV R4, A
Delay_Loop0:
            MOV R3,#100;200          ;2 CLOCK  ---------------------+
Delay_Loop1:                ;                            |
            MOV  R2,#249          ;2 CLOCK ------+          |
Delay_Loop:                   ;             | 1002 CLOCK |200406CLOCK
            DJNZ  R2,Delay_Loop    ;4CLOCK    |          |
            DJNZ  R3,Delay_Loop1    ;4 CLOCK ------+          |
            DJNZ  R4,Delay_Loop0    ;4 CLOCK  ---------------------+
            POP 04
            POP 03
            POP 02
            RET
;----------------------------------------------------------------

YS:          MOV    7EH, TPH;#64H
YS1:          MOV    7FH, #40D;0FFH
YS2:          DJNZ 7FH, YS2
            DJNZ 7EH, YS1
            RET
YSC:          MOV    7EH, #0FFH
YSC1:          MOV    7FH, #0FFH
YSC2:          DJNZ 7FH, YSC2
            DJNZ 7EH, YSC1
            RET

         end
