DS1302與AVR小系統（Atmega16）一起使用時遇到的問題

ID:105323 · 發表于 2016-3-4 14:14

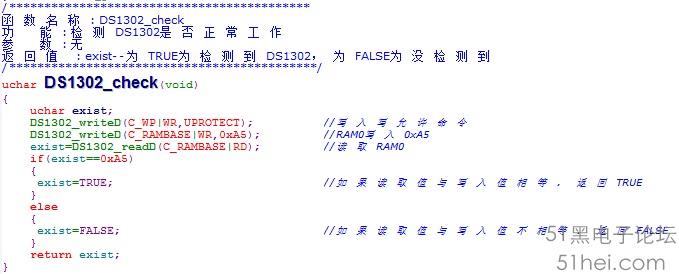

本次需要實現的是一個基于Atmega16的時鐘系統。由于要求設計電路（競賽用），所以選用了ATmega16小系統、DS1302時鐘模塊、1602液晶模塊。這三者用排線（杜邦線）連接起來。后期可以把DS1302和1602焊接到萬用板上。程序調試過程中遇到了很多問題，最嚴重的是DS1302不工作。怎么個不工作法呢？向DS1302的31字節的RAM寫一個字節的數據（比如0xA5)，再讀，發現與寫的不一致（不是0x00就是0xFF）。程序如下：

別說這種相對復雜的寫了，即便我寫一個控制寄存器，再讀，內容都不一樣（見下面兩句代碼，向C_WP寫入0x80，讀出的exist的值不是00就是FF）

我操縱DS1302的代碼，之前在另一塊ATmega16學習版上已經調試通過，只不過那塊板子上的DS1302是焊接到PCB板的，而不是用杜邦線連接的。所以一開始，我懷疑自己的DS1302壞了。于是我又購買了不同商家的DS1302若干，結果都不能工作。

郁悶得很，上網搜索各種資料，都沒發現明確的答復。有說DS1302晶振不啟振的，有說要加電容或電阻的。還有個人提問，他的DS1302怎么在ATmega的某些引腳上不工作。這個提問給了我啟發。我原來是把DS1302的三個口（CLK，DATA，RST）連接到了PB和PC口。現在，我把它們連到了PA0，PA1，PA2。再跑程序，發現DS1302正常工作了！！！

接下來就是用1602液晶顯示DS1302存儲的當前時間。我的代碼中，1602使用了PB、PA和PD口。我這樣連接上1602，發現液晶沒有顯示。通過剛才的調試，我猜可能DS1302也用PA口，影響了液晶，所以我把液晶用PA口的引腳（VL，調節背光的）移到了PC口，但也不行。最后我把這個口遠遠地移到了小系統上我不用的SPI下載口的一個引腳，結果液晶正常顯示了！！也就是說，DS1302用了PA口，1602液晶用了PB、PD口，以及SPI口的一個小引腳。

這樣看來，ATmega小系統的PA、PB、PC、PD口的帶輸出設備的能力不同？還會相互干擾？這是我第一次用單片機搭建電路，不知理解是否正確，但從表面現象來看就像是這樣。這已經超出了我從書本上學來的知識的范疇，汗！

還有個小插曲，我的AVR小系統有兩個VCC和GND。但DS1302要用1個GND，1602液晶要用2個GND，這樣加起來是3，超過了小系統引出的GND數目。之前我為了解決這個問題，又買了另一個商家的小系統，但不好用還生銹。這次也是靈光乍現，我看SPI口的電路圖，里面有4個GND，真是太好了。于是我用了其中一個GND給DS1302模塊。結果工作正常。雖然占用了SPI口，但我還可以用Jtag口，不影響下載。

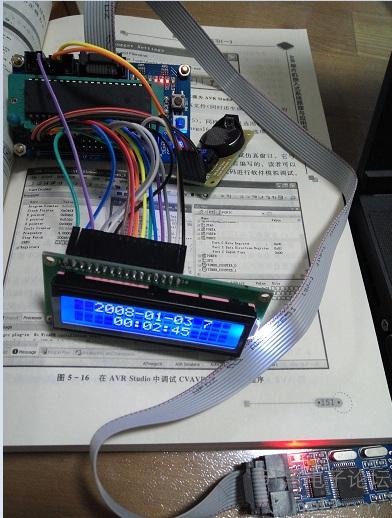

發圖一張做紀念。也希望這篇文章能幫助有需要的人。
