怎么樣進行超聲波測距仿真?這個問題困擾著很多想進行超聲波測距仿真的單片機愛好者。在這里由電子制作進行講解，首先回答，超聲波測距能不能進行仿真？回答是肯定的。但在網上查找，超聲波測距仿真的例子非常少，可參考的例子不多，為什么？其中的原因是，單片機仿真軟件proteus中根據沒有超聲波仿真的元件，這難住了想進行超聲波測距仿真的愛好者，有沒有辦法解決這一問題，從面實現超聲波測距仿真。辦法是有的，下面我就介紹一下怎么樣進行超聲波測距仿真這個問題。
介紹怎么樣進行超聲波測距仿真這個問題前，得先說說超聲波測距的原理，超聲波測距是利用超聲波發送頭向被測物體發射超聲波，在超聲波發送頭發射超聲波時刻的同時由單片機開始計時，超聲波在空氣中傳播，途中碰到被測物體時就產生回波被立即返回來，超聲波接收頭接收到反射回來的回波時就立即停止計時。超聲波在空氣中的傳播速度為340m/s，根據單片機計時器記錄的時間t，就可以計算出發射點距障礙物的距離，即：s=340t/2。這就是超聲波測距的原理。知道這一原理后，要進行超聲波測距仿真，解決的問題就是在proteus軟件中制作一個元件來仿真：超聲波頭發射超聲波后，碰到被測物體并產生回波，返射回來的被超聲波被超聲波接收頭接收到的這一時間過程。有了這個元件，放入到超聲波仿真電路中，加載超聲波測距程序，就可以進行超聲波測距仿真。這個超聲波的proteus仿真元件，在電子樂屋上可以找到。大家需要可以去找找。下面是利用這個仿真元件制作的超聲波測距仿真實例載圖，大家可以看看仿真出來的效果。

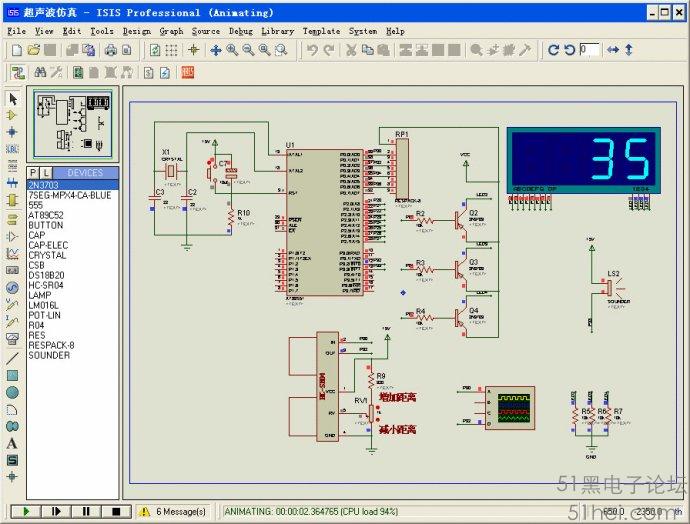

下圖是一個HC-SR04模塊組裝的單片機超聲波測距板仿真的情況。
點擊圖片可以觀看仿真動畫效果 實踐證明，怎么樣進行超聲波測距仿真？主要解決的問題就是在proteus仿真軟件中制作一個超聲波測距仿真元件，模擬實際測距過程中的延時過程。這樣就能實現超聲波測距仿真。
|
