單片機--流水燈制作

ID:105323 · 發表于 2016-3-4 16:43

任務要求：使用單片機P1口控制8個發光二極管循環點亮

元器件名稱	參數	數量
單片機最小系統		1
直流電源	5V	1
發光二極管		8
電阻	1kΩ	8

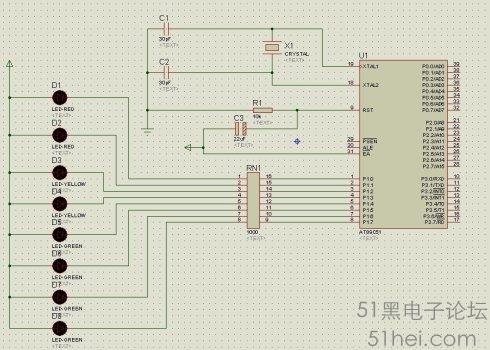

電路原理圖

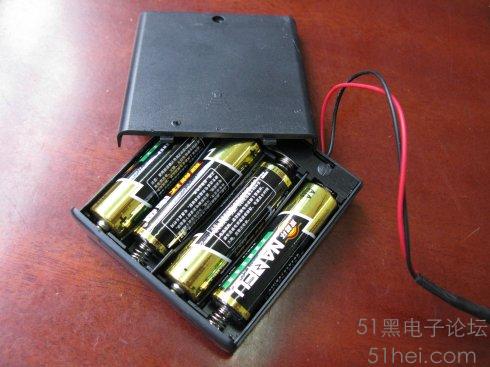

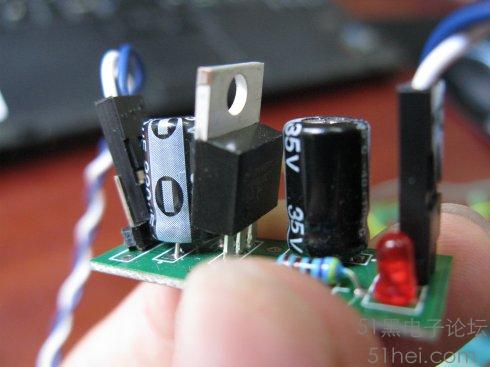

電源模塊：使用4節5號電池串聯提供6V直流電源，通過LM2940電源芯片轉變成5V直流電源。

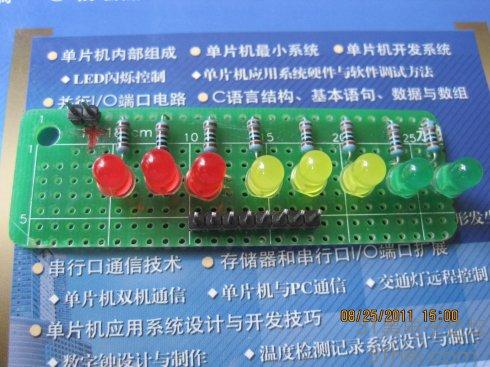

8個發光二極管，方便使用做成了小板，采用共陽極接法

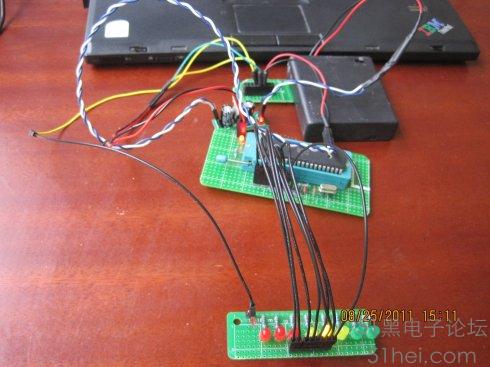

流水燈實驗完整硬件

程序源代碼
//程序：ex3_7.c
//功能：采用循環結構實現的流水燈控制程序
#include<reg51.h>  //包含頭文件REG51.H
void delay(unsigned char i);  //延時函數聲明
voidmain() //主函數
{
unsigned char i,w;
while(1) {
w=0x01; //信號燈顯示字初值為01H
for(i=0;i<8;i++)
{
   P1=~w; //顯示字取反后，送P1口
   delay(200);  //延時
   w<<=1; //顯示字左移一位
}
         }
}
//函數名：delay
//函數功能：實現軟件延時
//形式參數：unsigned char i;
//       i控制空循環的外循環次數，共循環i*255次
//返回值：無
void  delay(unsigned chari) //延時函數，無符號字符型變量i為形式參數
{
unsignedchar j,k;  //定義無符號字符型變量j和k
for(k=0;k<i;k++)  //雙重for循環語句實現軟件延時
   for(j=0;j<255;j++);
}
