低電壓PTC恒溫加熱器

    產品概述

    低電壓PTC恒溫加熱器只需3~24V電壓即可恒溫發熱，其原理是PTC熱敏電阻加電后自熱升溫使阻值進入躍變區，低電壓PTC恒溫加熱器表面溫度將保持恒定值，該溫度只與PTC熱敏電阻的居里溫度和外加電壓有關，而與環境溫度基本無關。
    PTC加熱器就是利用低電壓PTC恒溫加熱器恒溫發熱特性設計的加熱器件。在中小功率加熱場合，PTC加熱器具有恒溫發熱、無明火、熱轉換率高、受電源電壓影響極小、自然壽命長等傳統發熱元件無法比擬的優勢， 在電熱器具中的應用越來越受到研發工程師的青睞。
    恒溫加熱PTC熱敏電阻可制作成多種外形結構和不同規格，常見的有圓片形、長方形、長條形、 圓環以及蜂窩多孔狀等。把上述PTC發熱元件和金屬構件進行組合可以形成各種形式的較大功率的PTC加熱器。
    注意：大功率低電壓PTC恒溫加熱器對電源要求很高。 比如一個500W的加熱器，如果是12V供電，那么它的正常工作電流是500÷12=41.67A ，這樣的話要求電源供流能力要達到50A以上。

    應用設計

    利用恒溫加熱PTC熱敏電阻的恒溫加熱原理特性，可以設計應用在直發器、發夾、發夾板、離子燙、燙發、燙發板、陶瓷燙發板、發鉗、卷發器、電熱梳、負離子燙發器、按摩器、蚊機、滅蚊器、驅蚊器、蚊香機、加香器、香水器、熱熔膠槍、洗腳加熱、保溫杯、開水器、 咖啡機、咖啡保溫、咖啡加熱器、飲水機、冷熱飲水機、熱奶器、淋浴加熱、電熱蚊藥驅蚊器、暖手器、干燥器、電熱板、電燙斗、電烙鐵、電熱粘合器、卷發燙發器、淋浴器、干鞋器、烘鞋器、暖腳板、電熱板、頻譜儀、頻譜治療、理療器、紅外線加熱、摩托車化油器、電熱加濕器、電器儀表防潮加熱、恒溫培養箱、電子保溫瓶、保溫箱、保溫杯、保溫盤、保溫柜、電熱盤、熱療儀、熱咖啡器、熔蠟器、蒸汽發生器、增濕器、加濕器、巧克力擠出器、電烙鐵、針灸、導尿管、暖腳器、烘手器、棉花糖機、按摩器、小型溫風取暖器、電吹風、控制柜加熱防潮、監視器防潮、電烘箱、電烤箱、輸液寶、醫療設備、家用電器、小家電......等等。

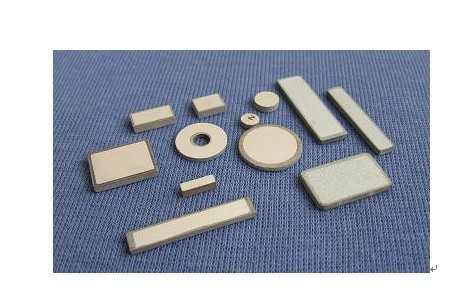

    低電壓用PTC加熱片

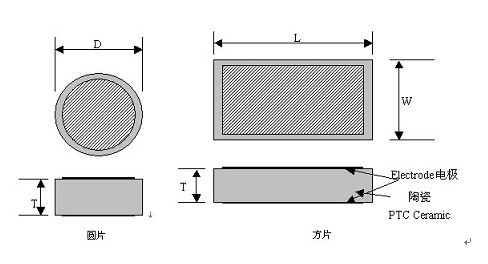

    外形結構

    型號參數

可根據客戶要求，溫度在50℃~200℃之間設計，使用電壓可在3V~50V之間設計。

    使用注意

　　1) PTC加熱片具有自動恒溫的特點，不需要溫度控制系統，是所有PTC加熱器的核心元件。
　　2) 有四種電極可供客戶選擇：化學鍍鎳+銀，熔噴金屬鋁，印刷鋁+銀，印刷鋁。
　　3) 和市電電壓使用的產品不同，低電壓使用的產品當工作電壓變化超過25%時，表面溫度的變化非常明顯。
　　4) 多個PTC加熱片一起使用時，應并聯，不可串聯




。
　　5) 此品種產品沒有引出電線和絕緣層，客戶若無法使用，請選擇外加絕緣膜型的產品或者金屬外殼型的產品。

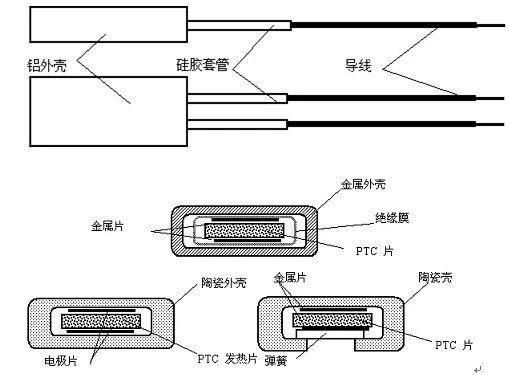

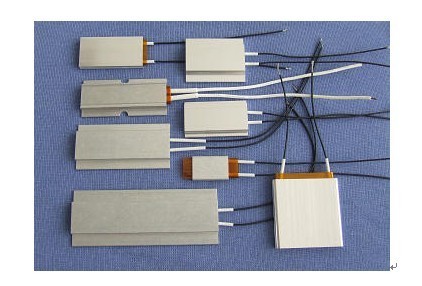

    低電壓用金屬外殼型PTC加熱器

    外形結構

    型號參數

    使用注意

    1）發熱功率在通電后由大到小， 最后穩定。穩定功率與使用條件有關，同一件PTC發熱器，使用條件不同，則功率可能相差幾倍。散熱越快則穩定功率越大；PTC的表面溫度越高則功率越高。
    2）PTC發熱件的表面溫度由PTC自身控制，也可以通過斷開電路控制，但不可以通過調節電壓來控制表面溫度。
    3）PTC本身可靠性很高、壽命很長，但是如果裝配不當，產品會出現功率和溫度不穩定等情形。
    4）多個PTC一起使用時，應并聯，不可串聯。

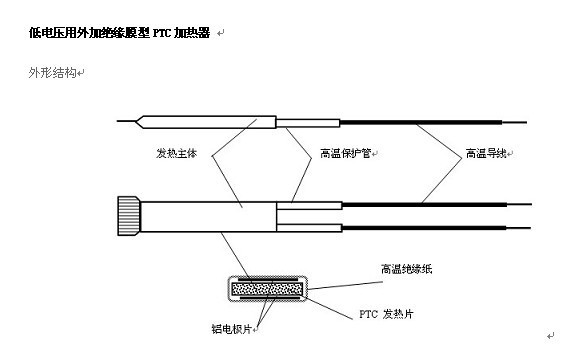

    低電壓用外加絕緣膜型PTC加熱器

    外形結構

    型號參數

              可根據客戶要求，溫度在50℃~280℃之間設計，使用電壓可在3V~50V之間設計。

    使用注意

    1）發熱功率在通電后由大到小， 最后穩定。穩定功率與使用條件有關，同一件PTC發熱器，使用條件不同，則功率可能相差幾倍。散熱越快則穩定功率越大；PTC的表面溫度越高則功率越高。
    2）PTC發熱件的表面溫度由PTC自身控制，也可以通過斷開電路控制，但不可以通過調節電壓來控制表面溫度。
    3）PTC本身可靠性很高、壽命很長， 但是如果裝配不當，產品會出現功率和溫度不穩定的情形。
    4）多個PTC一起使用時，應并聯，不可串聯。
