啥是高阻狀態？

ID:109770 · 發表于 2016-3-20 21:15

本帖最后由 51黑bing 于 2016-3-20 21:16 編輯

高阻態是一個數字電路里常見的術語，指的是電路的一種輸出狀態，既不是高電平也不是低電平，如果高阻態再輸入下一級電路的話，對下級電路無任何影響，和沒接一樣，如果用萬用表測的話有可能是高電平也有可能是低電平，隨它后面接的東西定（有的接在電源，有的接在地）。　　

高阻態的實質：
電路分析時高阻態可做開路理解。你可以把它看作輸出（輸入）電阻非常大。他的極限可以認為懸空。也就是說理論上高阻態不是懸空，它是對地或?qū)﹄娫措娮铇O大的狀態。而實際應用上與引腳的懸空幾乎是一樣的。　　

高阻態的意義：

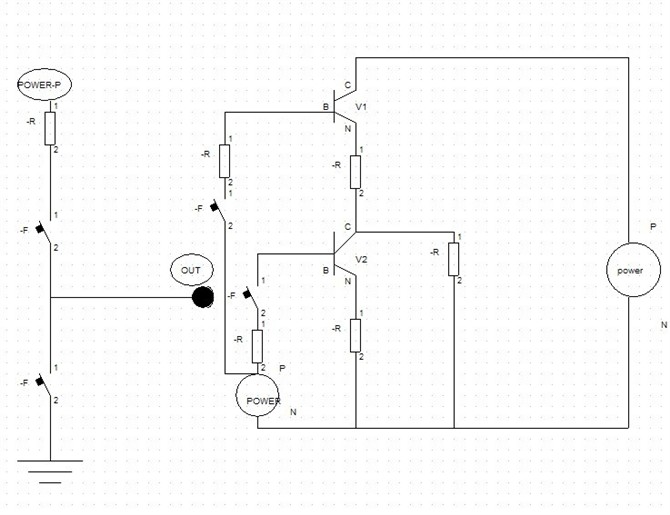

當門電路的輸出上拉管導通而下拉管截止時,輸出為高電平;反之就是低電平;如上拉管和下拉管都截止時,輸出端就相當于浮空（沒有電流流動）,其電平隨外部電平高低而定,即該門電路放棄對輸出端電路的控制。
