摘要
丑到爆的各類儀器軟件是否已經讓你無法忍受，千篇一律的微軟風格是否早已讓你審美疲勞？來！讓我們一起體驗一下新版邏輯分析儀軟件的高端與酷炫。
新版邏輯分析儀軟件（ZLGLogic V5），完全推翻之前的風格，重新設計數據的表現形式，增加多項實用分析工具，大幅度提升數據處理性能，更好的幫助用戶分析與解決問題，提高用戶的工作效率。目前軟件支持“深存儲”與“旗艦型”兩個系列的邏輯分析儀，后續會繼續支持“通用型”邏輯分析儀。
廣州致遠電子邀請了專業的UI設計團隊，重新設計ZLGLogic V5軟件的界面與操作方式計，使軟件兼具藝術性與實用性。新版軟件有如下三個特點：
1、黑白灰的高冷色調，科技感十足。
軟件采用深灰色作為主體背景，波形以藍色顯示，協議解碼視圖使用多種顏色區分各字段類型。配色清晰明朗，科技感十足。

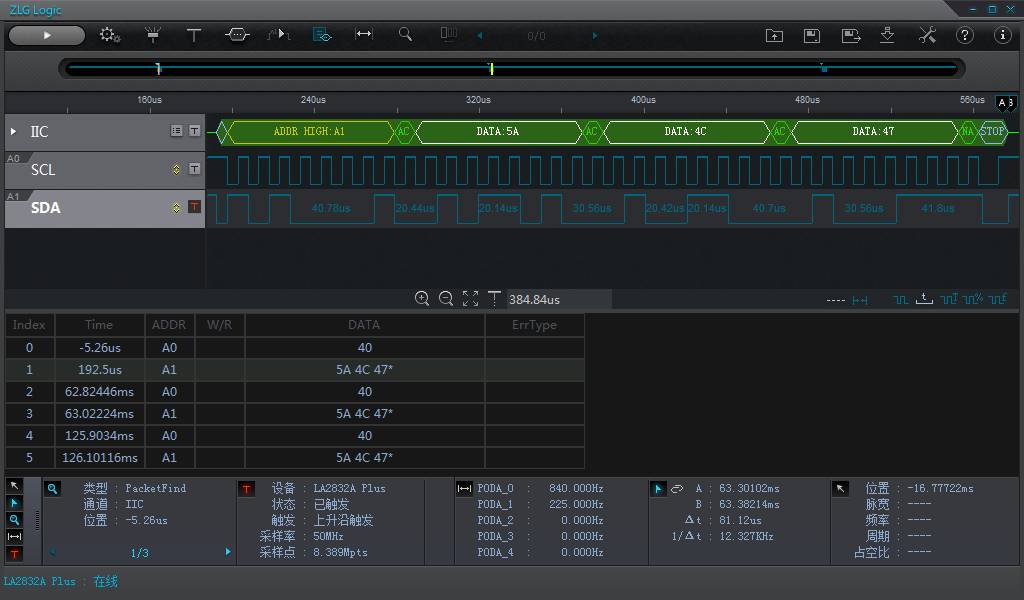

圖1 軟件主界面
2、功能分段布局，符合用戶操作習慣
ZLGLogic V5整體遵循軟件通用布局方式，改變風格但不改變用戶習慣，使軟件更容易上手，用戶無需學習即可輕松掌握。
3、關注細節優化，操作更加便利
軟件針對多處細節進行優化，提升用戶體驗，此處列舉3點供用戶參考。
（1）頻率計與邏輯筆等常用工具直接嵌入軟件界面，用戶可隨時直觀查看。
（2）支持直接在波形曲線上顯示脈寬、周期、頻率、占空比等信息，讓用戶隨時了解波形細節。
（3）優化標簽功能，可協助用戶進行定位、查找、測量及對比功能。
接下來我們以I2C數據的整個分析流程為例，詳細展示一下新版的邏輯分析儀軟件。
完成設備接線后，我們先點擊工具欄上的總線設置按鈕（ ），配置采集數據的總線。如圖 2所示。可在彈出界面中勾選總線并修改總線名稱，配置方法簡單、靈活，易于使用。

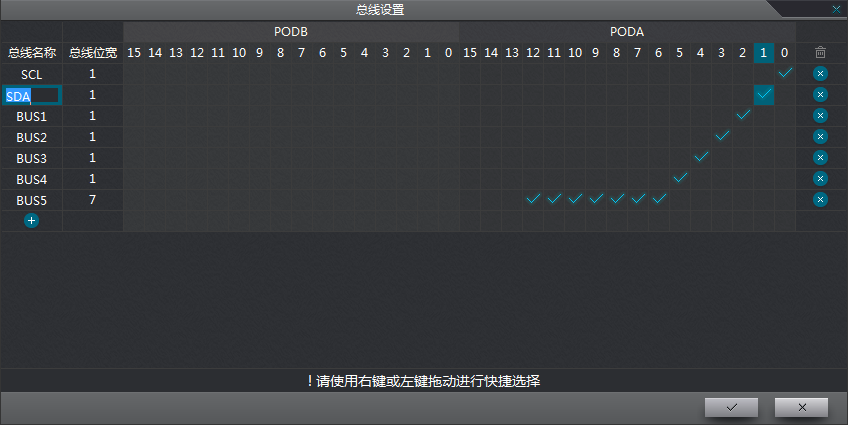

圖2 總線設置
配置總線后，直接點擊左上方采集按鈕，采集數據。軟件支持以直觀的方式查看總線邏輯電平及頻率值。同時支持“查找”與“測量”功能，幫助用戶分析電路時序，快速定位問題。

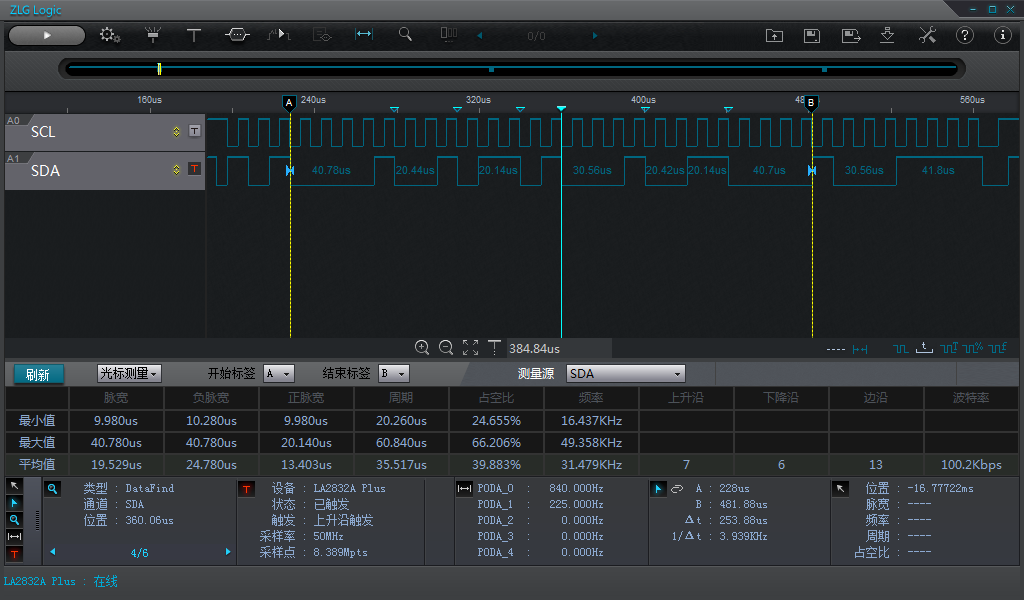

圖3 時序分析
ZLGLogic V5軟件提供大量協議插件供用戶免費使用。軟件對解碼后數據的顯示方式進行優化，支持“圖形”及“事件表”兩種顯示方式，查看協議數據更加方便、美觀。

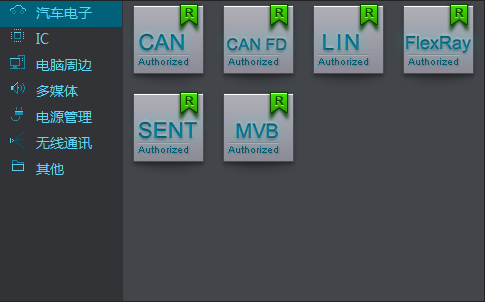

圖4 協議列表
軟件支持“原始數據”及“解碼后數據”導出功能。提供豐富的導出配置界面，允許用戶自定義導出參數，便于二次分析。

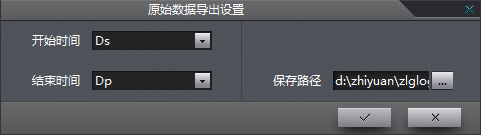

圖5 原始數據導出

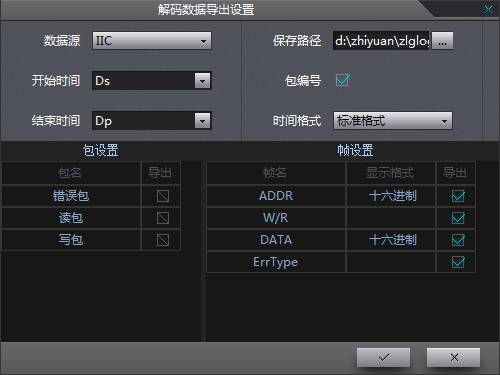

圖6 解碼數據導出
總結
ZLGLogic V5軟件采用全新的表現方式，從觸發、采集、查找、測量、解碼、導出等多個角度完善產品功能，提升用戶體驗，為用戶打造一個高品質的邏輯分析儀軟件。
|
