12864LCD液晶屏引腳圖時序圖電路圖等資料

ID:113122 · 發表于 2016-4-9 15:20

在我們常用的人機交互顯示界面中，除了數碼管、LED，有一種12864液晶屏用的比較多。顧名思義，12864表示其橫向可以顯示128個點，縱向可以顯示64個點。我們常用的12864液晶模塊中有帶字庫的，也有不帶字庫的，其控制芯片也有很多種，如KS0108、T6963C，ST7920等等。本產品是以ST7920為主控芯片的12864液晶屏的一種。

1.基本資料

常見的12864LCD使用的控制芯片是ST7920。ST7920一般和ST7921（列驅動芯片）配合使用，做成顯示2行每行16個漢字的顯示屏25632LCD，或者是做成4行每行8個漢字的顯示屏12864LCD 。12864液晶模塊中有帶字庫可以顯示字母、數字符號、中文字型及圖形，具有繪圖及文字畫面混合顯示功能。提供三種控制接口，分別是8 位微處理器接口，4 位微處理器接口及串行接口。所有的功能，包含顯示RAM，字型產生器，都包含在一個芯片里面，只要一個最小的微處理系統，就可以方便操作模塊。內置2M-位中文字型ROM (CGROM) 總共提供8192 個中文字型(16x16 點陣)，16K-位半寬字型ROM (HCGROM) 總共提供126 個符號字型(16x8 點陣)，64 x 16-位字型產生RAM (CGRAM)，另外繪圖顯示畫面提供一個64x256 點的繪圖區域（GDRAM），可以和文字畫面混和顯示。提供多功能指令：畫面清除（Display clear）、光標歸位（Return home）、顯示打開/關閉（Display on/off）、光標顯示/隱藏（Cursor on/off）、顯示字符閃爍（Display character blink）、光標移位（Cursor shift）顯示移位（Display shift）、垂直畫面旋轉
（Vertical line scroll）、反白顯示（By_line reverse display）、待命模式（Standby mode）。

2.主要參數

1、工作電壓(VDD)：3.3或5.5V(只支持一種電壓）
2、邏輯電平:2.7～5.5V
3、LCD 驅動電壓(Vo)：0～7V
4、工作溫度(TOP)：0～55℃(常溫)/-20～70℃（寬溫）
保存溫度(TST)：-10～65℃（常溫)/-30～80℃（寬溫)

3.外形尺寸圖

4.模塊引腳說明

5.參考電路連接圖

1．并列接口傳輸訊號
當 PSB 腳接高電位時，模塊將進入并列模式，在并列模式下可由指令DL FLAG 來選擇8-位或4-位接口，主控制系統將配合( RS , RW , E , DB0..DB7 )來達成傳輸動作。
從一個完整的流程來看，當下設定地址指令后(CGRAM,DDRAM)若要讀取數據時需先DUMMY READ 一次，才會讀取到正確數據第二次讀取時則不需DUMMY READ 除非又下設定地址指令才需再次DUMMY
READ。在4-位傳輸模式中，每一個八位的指令或數據都將被分為兩個字節動作：較高4 位（DB7~DB4）的資料將會被放在第一個字節的（DB7~DB4）部分，而較低4 位（DB3~DB0）的資料則會被放在第二個字節的（DB7~DB4）部分，至于相關的另四位則在4-位傳輸模式中DB3~DB0接口未使用。

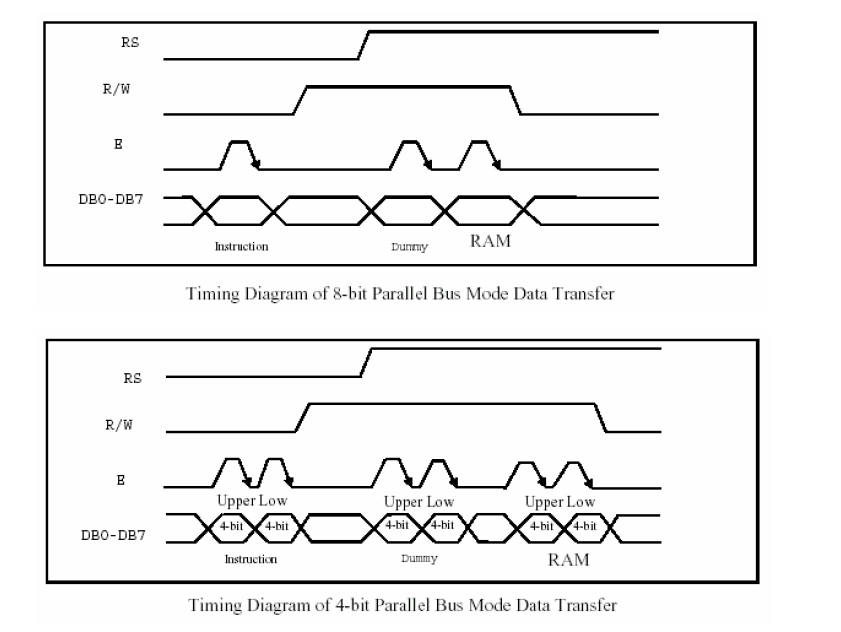

相關接口傳輸訊號請參考下圖說明：

2．串行接口與串行傳輸資料
當 PSB 腳接低電位時，模塊將進入串行模式。從一個完整的串行傳輸流程來看，一開始先傳輸啟始字節，
它需先接收到五個連續的〝1〞（同步位字符串），在啟始字節，此時傳輸計數將被重置并且串行傳輸將被
同步，再跟隨的兩個位字符串分別指定傳輸方向位（RW）及寄存器選擇位（RS），最后第八的位則為〝0
〞。在接收到同步位及RW 和RS資料的啟始字節后，每一個八位的指令將被分為兩個字節接收到：較高4
位（DB7~DB4）的指令資料將會被放在第一個字節的LSB 部分，而較低4 位（DB3~DB0）的指令資料則
會被放在第二個字節的LSB部分，至于相關的另四位則都為0。
串行傳輸訊號請參考下圖說明：

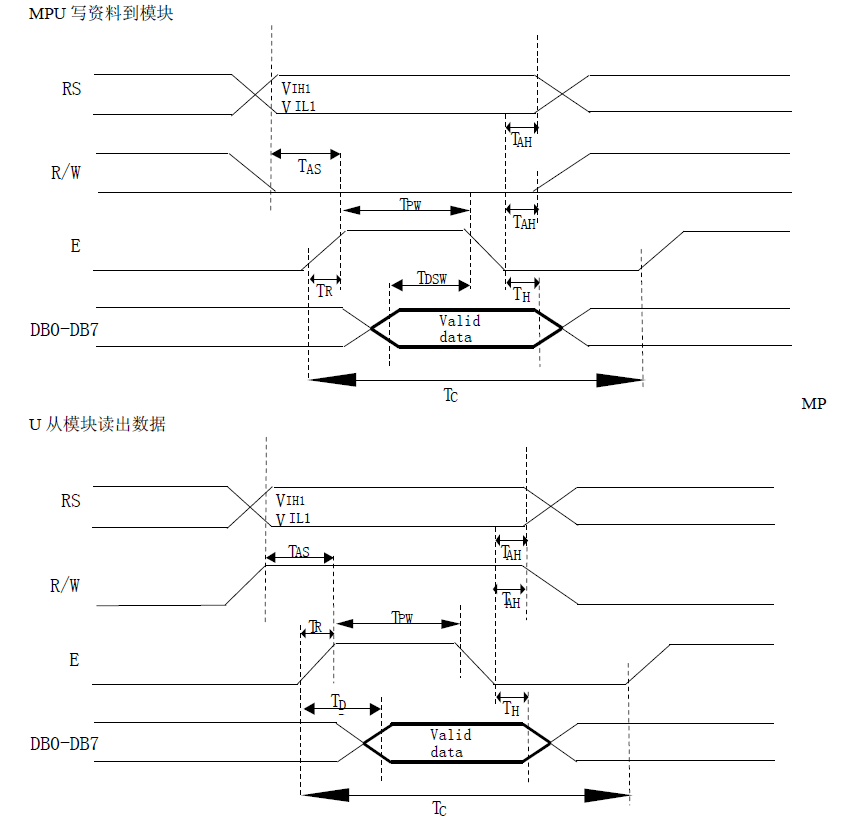

3．8 位并行連接時序圖

程序部分如下，請結合液晶模塊的DATASHEET看程序，這樣能夠更加快速的弄懂程序的流程。大致有如下幾個函數：寫數據，寫指令，忙檢測，初始化，指定地址顯示字符串等等。

話不多說！！！！！上鏈接！可以提供相關技術支持！（點換成.即可打開鏈接）item點taobao點com/item.htm?scm=12306.300.0.0&id=38971494431

ID:410674 · 發表于 2018-11-2 10:39

厲害，正需要

ID:290290 · 發表于 2019-3-8 23:28

多謝樓主，樓主好人。
