單片機系統設計|復位電路設計

ID:117358 · 發表于 2016-5-1 05:09

昨天講解了單片機系統正常工作所需要的基本配置，也就是最小系統。單片機的最小系統包括：復位電路、晶振電路、電源電路、下載電路。從今天開始講解每個電路，并結合實際設計，展示實際電路。
1什么是單片機的復位電路
單片機的復位電路就是在單片機的復位引腳產生一個復位信號，使單片機處于復位狀態，使單片機的程序從頭執行，從而避免了單片機程序的跑飛。

2單片機復位電路的作用是什么
單片機復位的主要作用是把特殊功能寄存器的數值加載為默認值，由于單片機在運算過程中受外界干擾造成寄存器中數據混亂不能使其正常繼續執行程序(稱死機）或單片機的指令不按照程序執行而指向了未知位置(俗稱跑飛)，這時候就需要單片機復位一下，以使程序重新開始運行。

3單片機復位有哪幾種方式
單片機的復位一般有三種方式：上電復位，看門狗復位，手動復位等。

上電復位：單片機在上電瞬間，給復位引腳一個復位信號(一定時間的高電平或者低電平)，以實現單片機的復位，待穩定后，單片機開始執行程序。

看門狗復位：看門狗復位不同于上電復位，上電復位是單片機從頭開始執行程序；而看門狗復位時當某一個程序塊不受控制時，將程序計數器清零，使該段程序從頭執行，為了使單片機系統正常運行要在程序中定時喂狗。

手動復位：在單片機的復位引腳接一個按鍵，手動按下該按鍵使單片機復位。

4單片機的復位電平
不同的單片機其復位電平不同，有的單片機是高電平復位，有的單片機是低電平復位。下面就看復位電路。

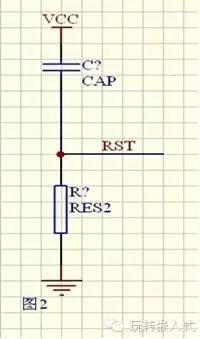

單片機上電高電平復位電路：

上電高電平復位電路

上電瞬間，由于電容兩端的電壓不能發生突變，所以電容兩端的電位都是VCC(此時充電電流最大，電容相當于短路)，即RST是高電平，而隨著VCC通過RC電路對電容充電，當電容兩端的電壓達到VCC時，電容相當于斷路(此時電容充電電流為0，即隔直流)，RST的電平為低電平，單片機正常工作。

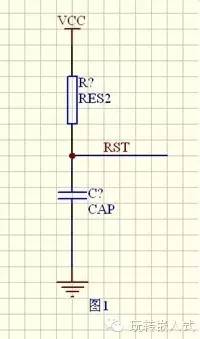

單片機上電低電平復位電路：

上電低電平復位電路

上電瞬間，由于電容兩端的電壓不能發生突變，所以電容兩端的電位都是GND，即RST是低電平，而隨著VCC通過RC電路對電容充電，當電容兩端的電壓達到VCC時，RST的電平為高電平，單片機正常工作。

手動復位電路：

手動平復位電路

該電路同時也是一個上電高電平復位電路。單片機正常工作時，如果按下按鍵S1，復位引腳RST得到高電平，從而實現復位。

這一節的復位電路有沒有講清楚，歡迎加QQ群討論：143586739。明天介紹晶振電路。
