升級版自動頭盔燈

ID:117716 · 發表于 2016-5-1 19:36

早年曾制作一款LED頭盔燈，可以手動開啟安全燈閃亮，功能單一。

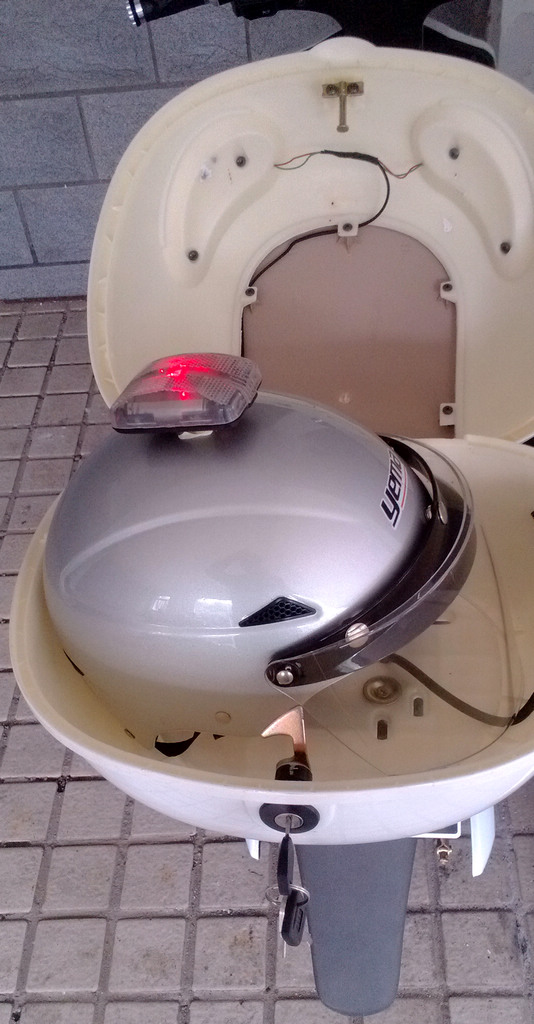

頭盔燈用硬盤里的強磁鐵固定在頭盔上

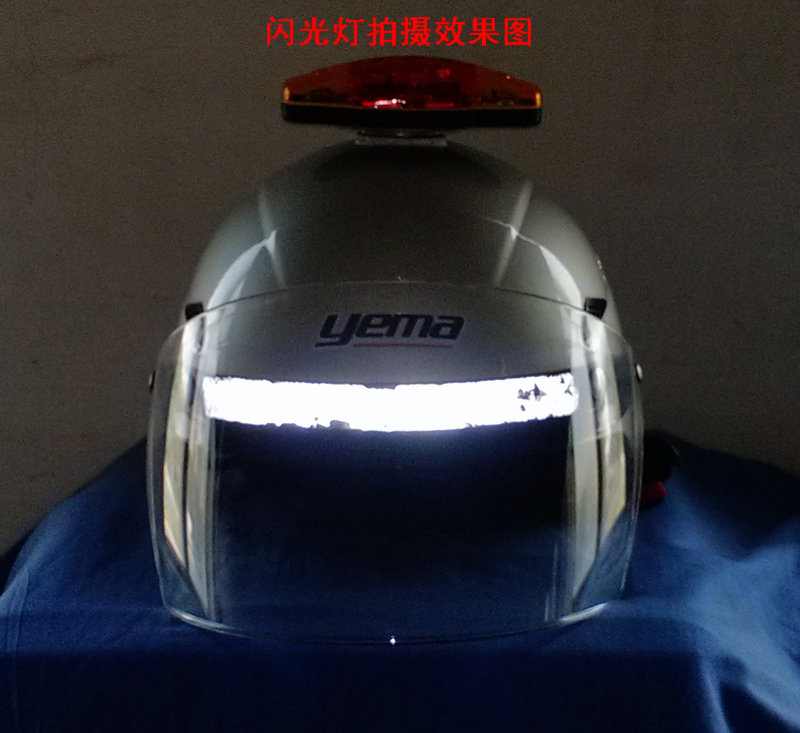

開啟后的效果

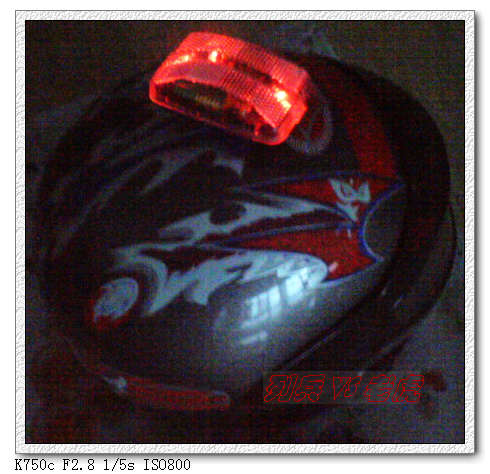

夜間開啟效果

遙控自行車尾燈，有遙控轉向指示、加速度自動感應剎車尾燈亮功能，還有天黑自動點亮安全燈功能。

受此啟發，我打算制作一種全自動頭盔燈，功能如下：

1.左轉彎時自動開啟左側黃燈1.5Hz閃爍指示，轉彎結束自動關閉。
2.右轉彎時自動開啟右側黃燈1.5Hz閃爍指示，轉彎結束自動關閉。
3.剎車時，自動亮紅燈警示，剎車結束自動關閉。

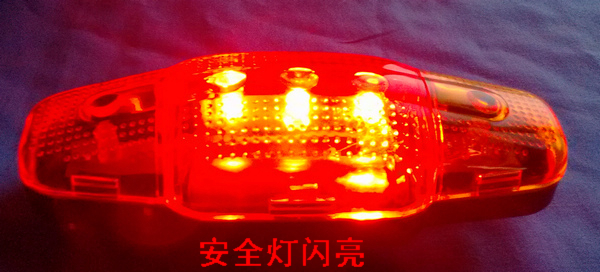

4.夜晚，手動開啟安全指示燈，設定七種閃光模式。
5.頭盔燈與頭盔可以快速拆裝，類似攝像用的快裝板。
6.拆下頭盔燈時自動關閉電源，安裝在頭盔上時，頭盔燈電源自動開啟。
7.安全指示燈與轉向、剎車燈互不干擾，可以各自獨立工作。

以上功能只有安全指示燈需手動開啟，其它功能自動完成。

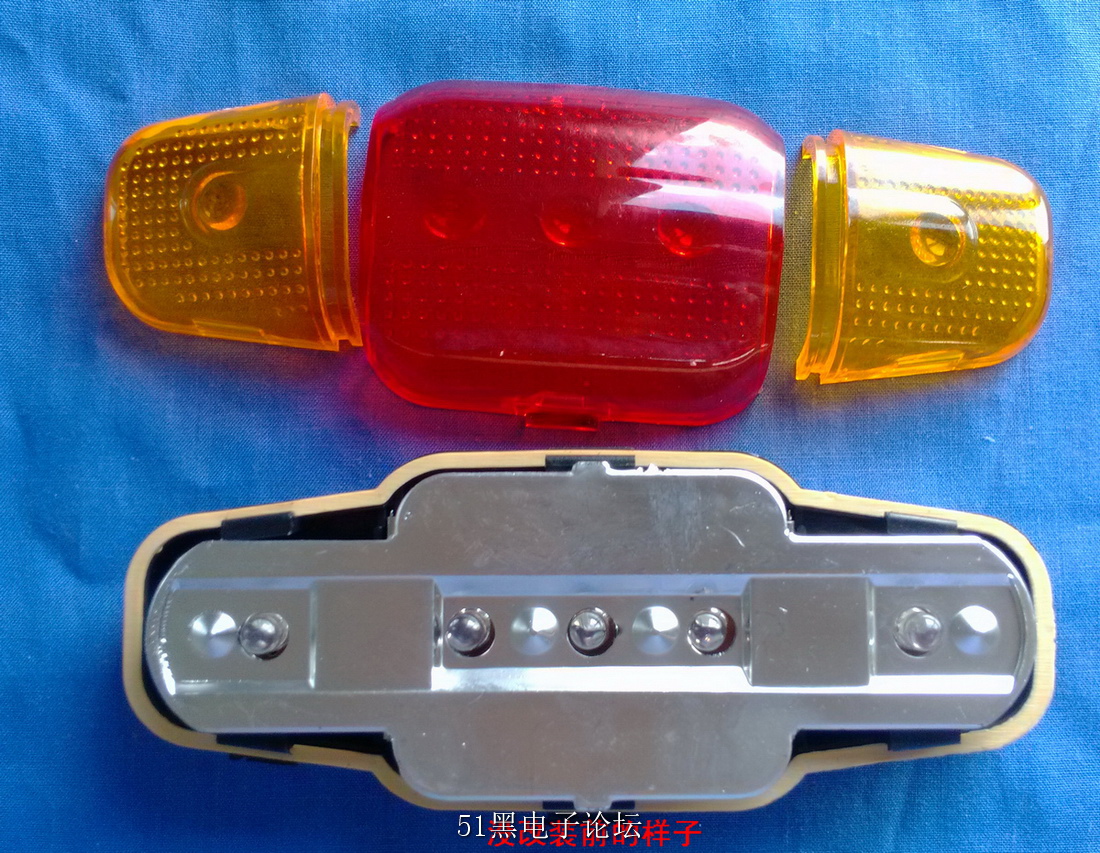

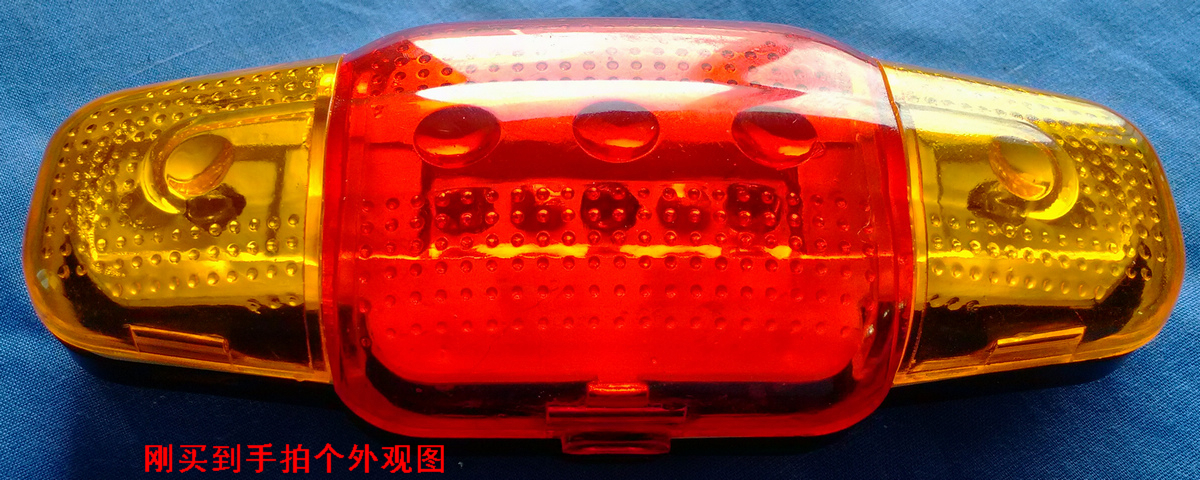

首先在網上找到這種七模式閃光尾燈

5只LED有七種閃光模式：
1.全亮
2.全快閃
3.全慢閃
4.從左到右慢閃
5.從右到左慢閃
6.從左到右快閃
7.從左閃到右,再從右閃到左。

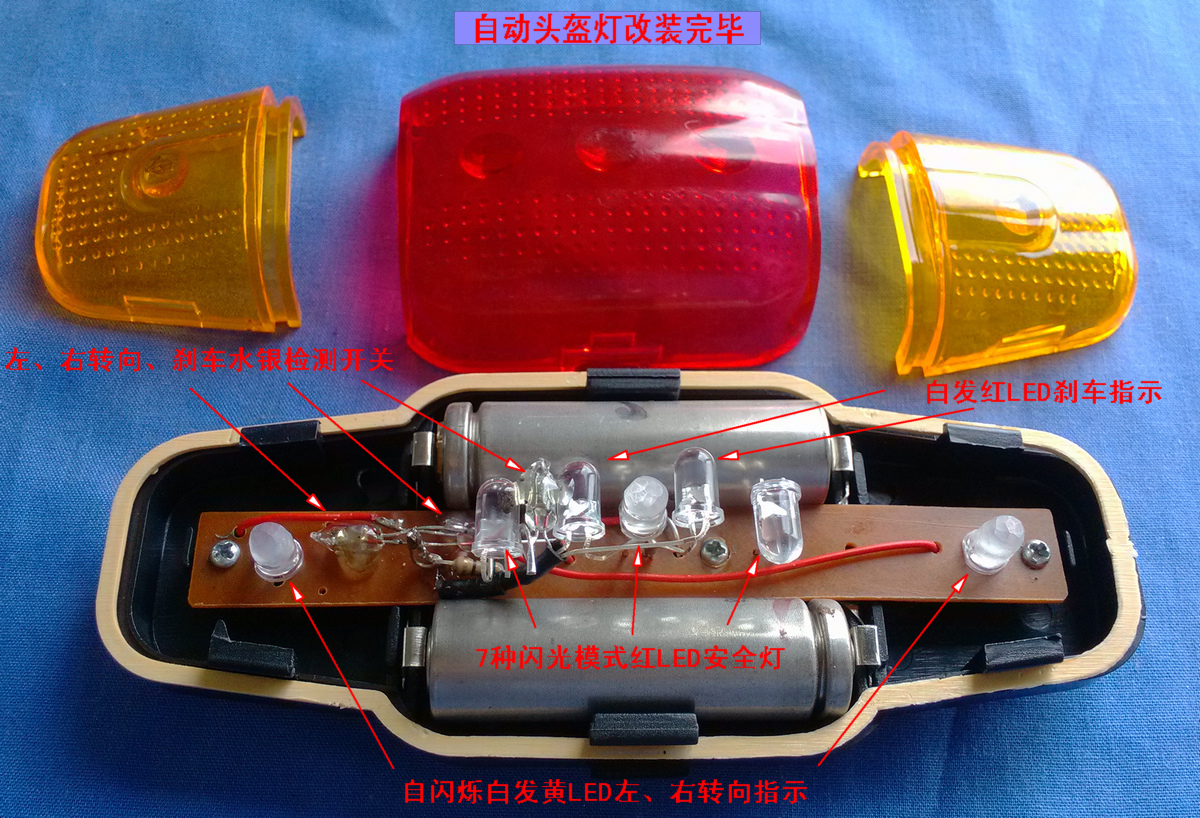

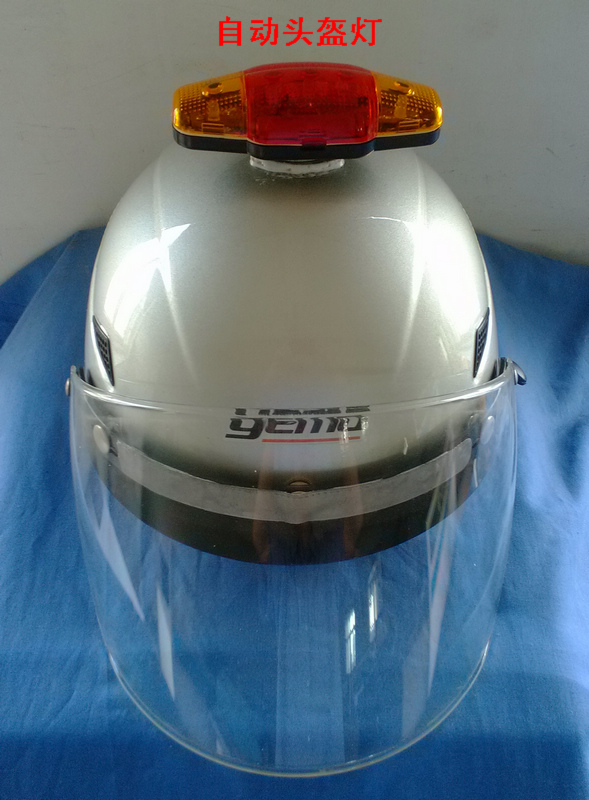

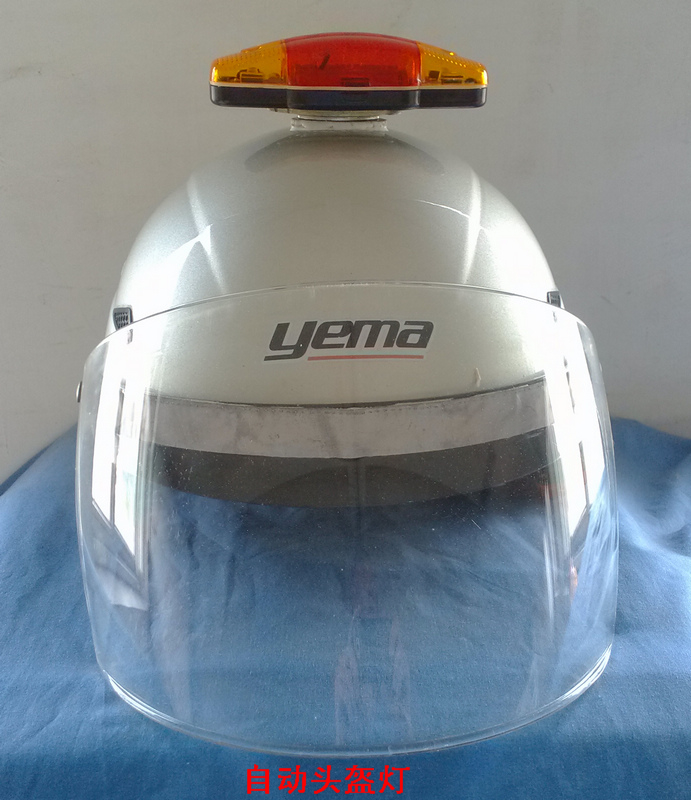

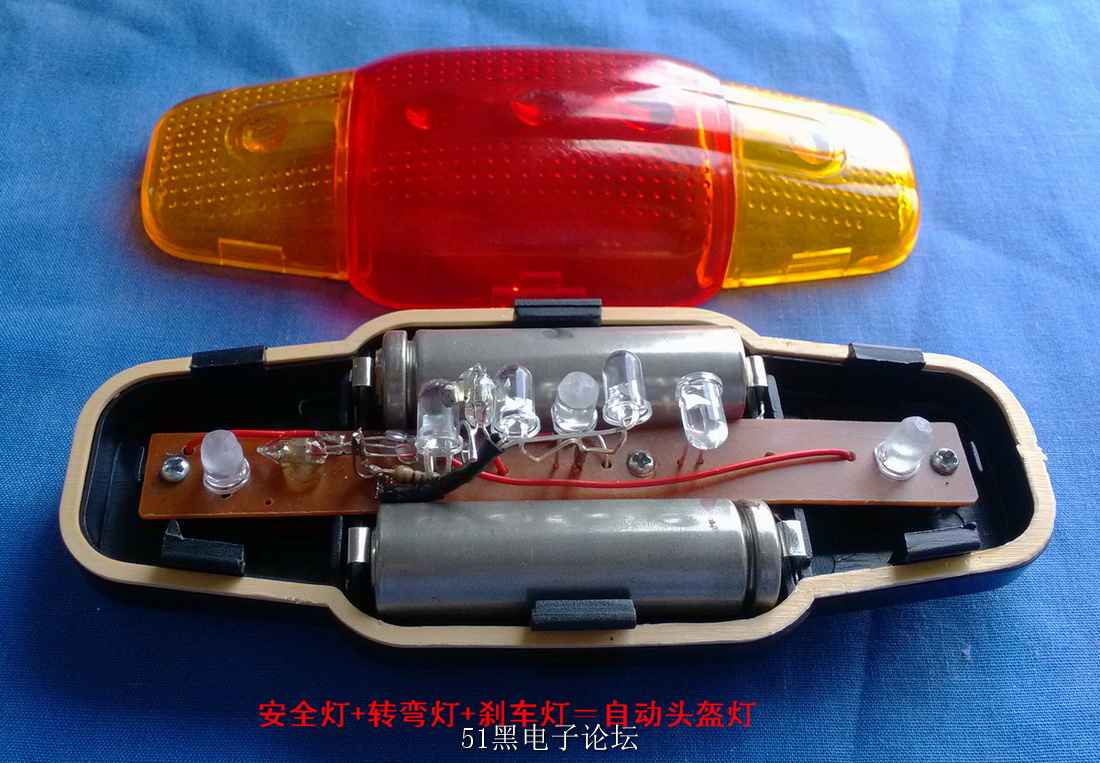

改裝后的自動燈，原燈控制鈕及功能不變，只是把兩邊的LED拆下改裝自閃爍轉彎燈。

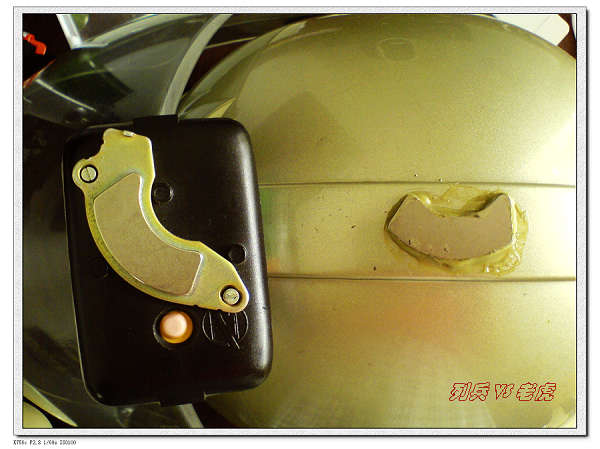

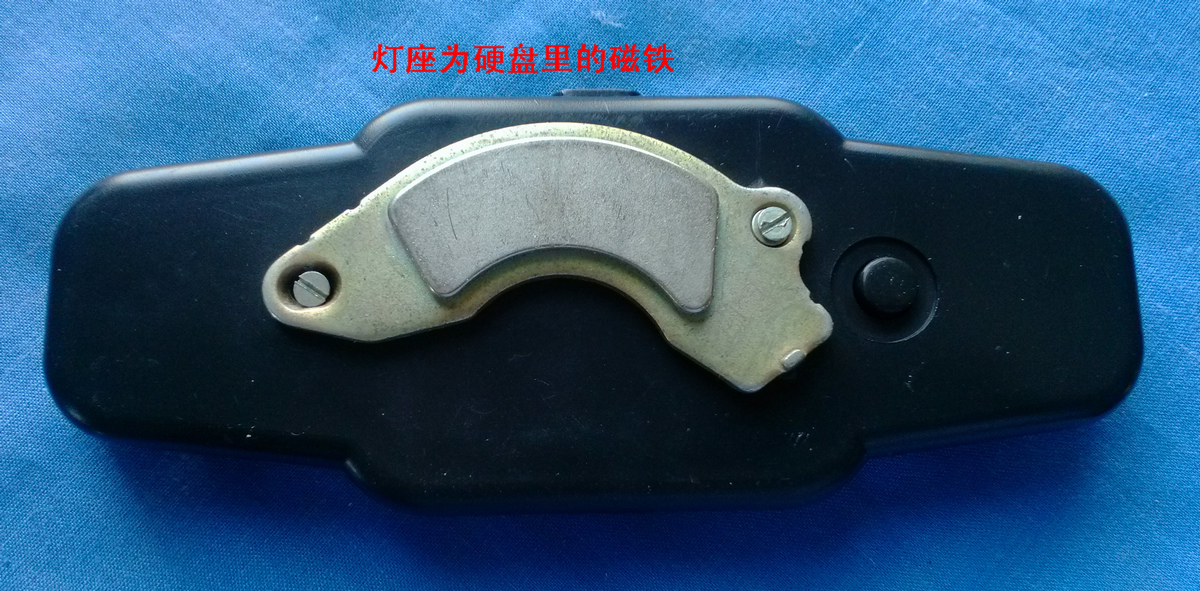

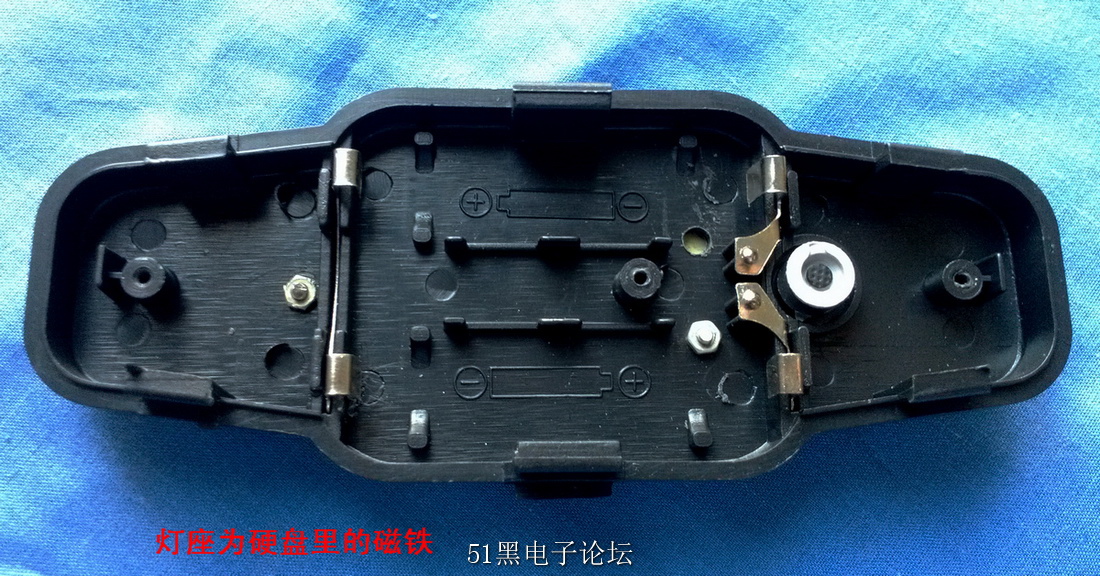

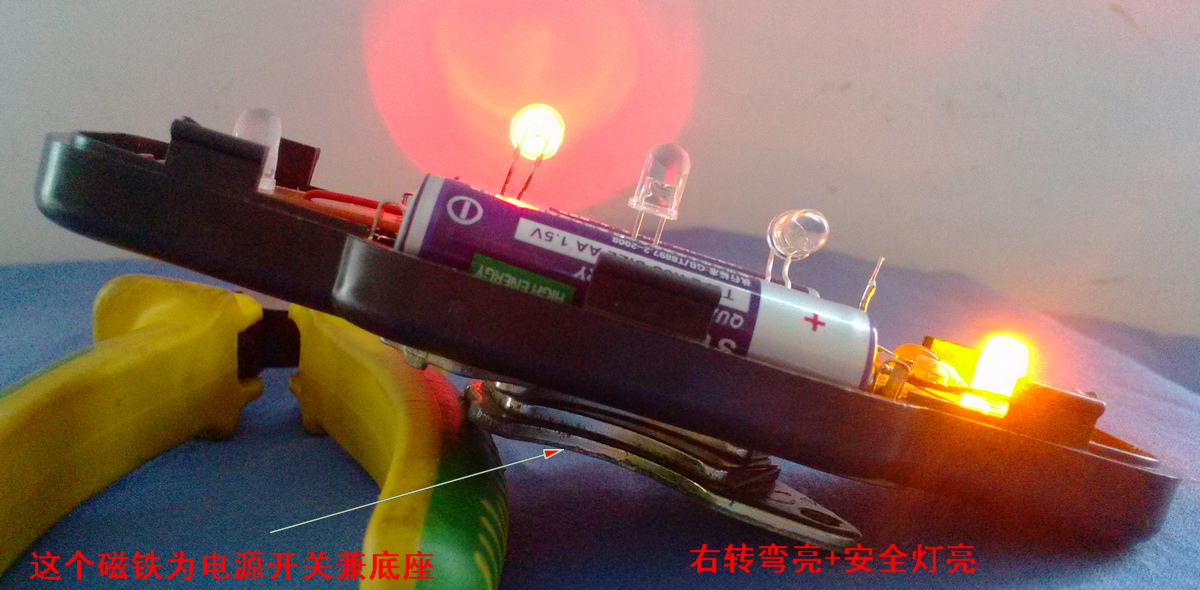

燈座底部安裝一塊硬盤里的磁鐵，頭盔頂部上膠粘同樣磁鐵，實現快速拆裝。

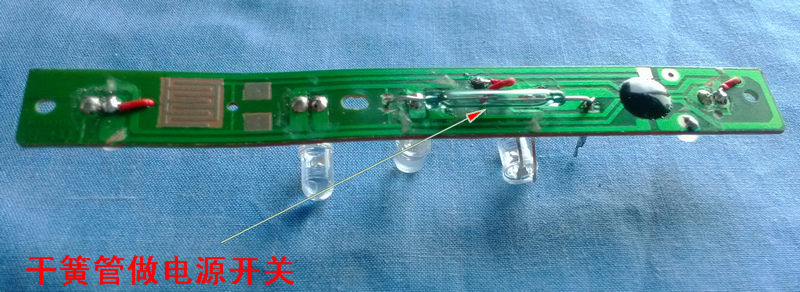

同時在頭盔燈里安裝干簧管，實現磁控裝燈電源自動開，拆燈電源自動關閉。

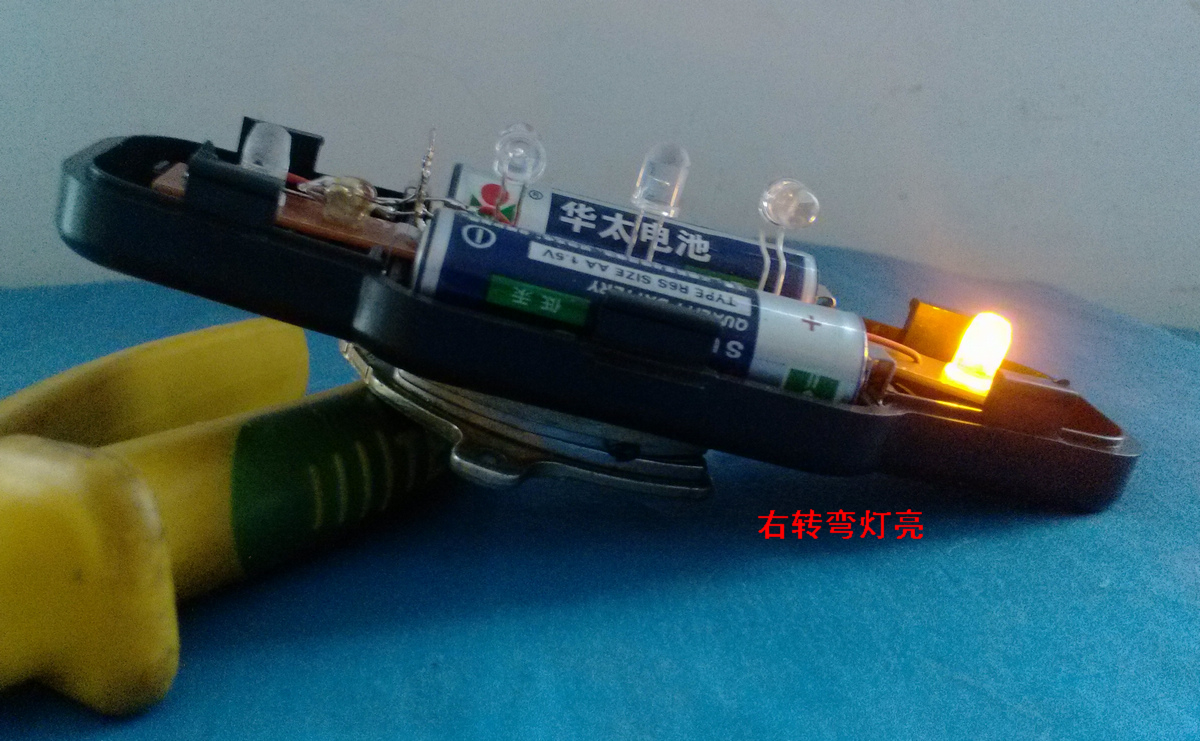

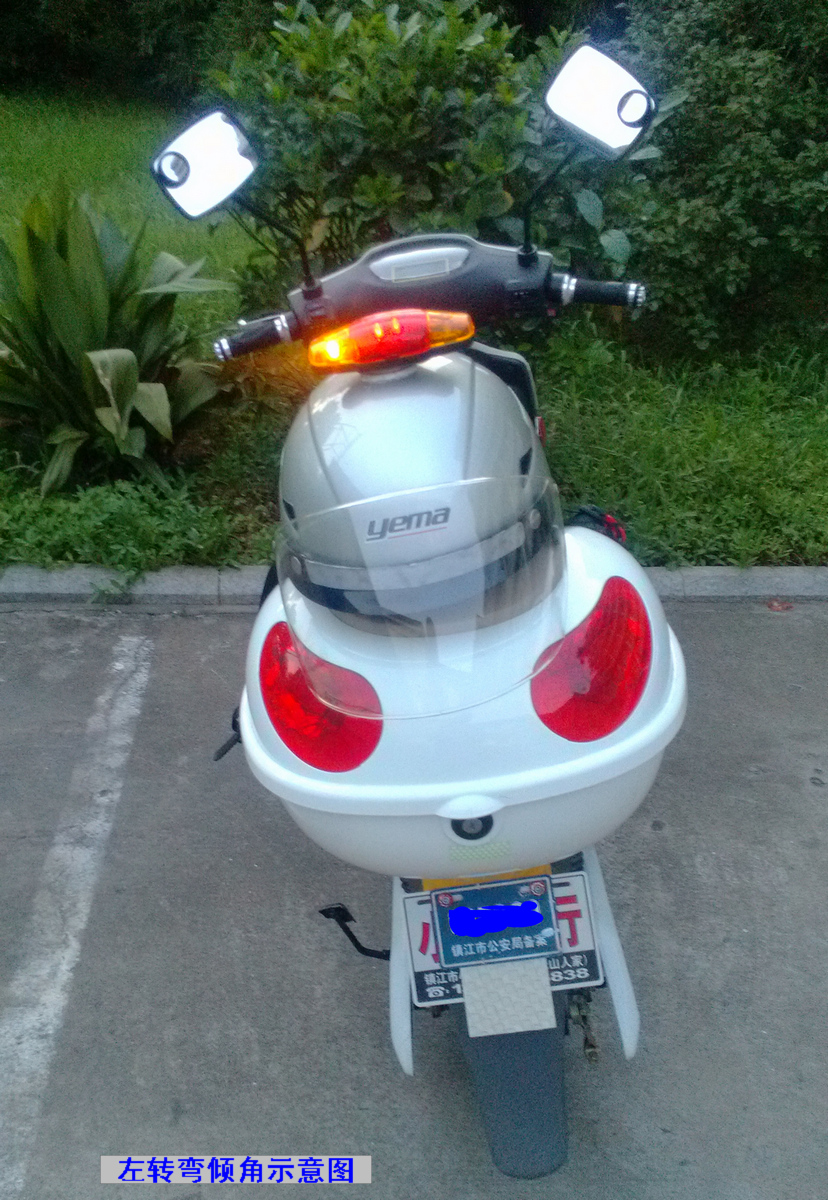

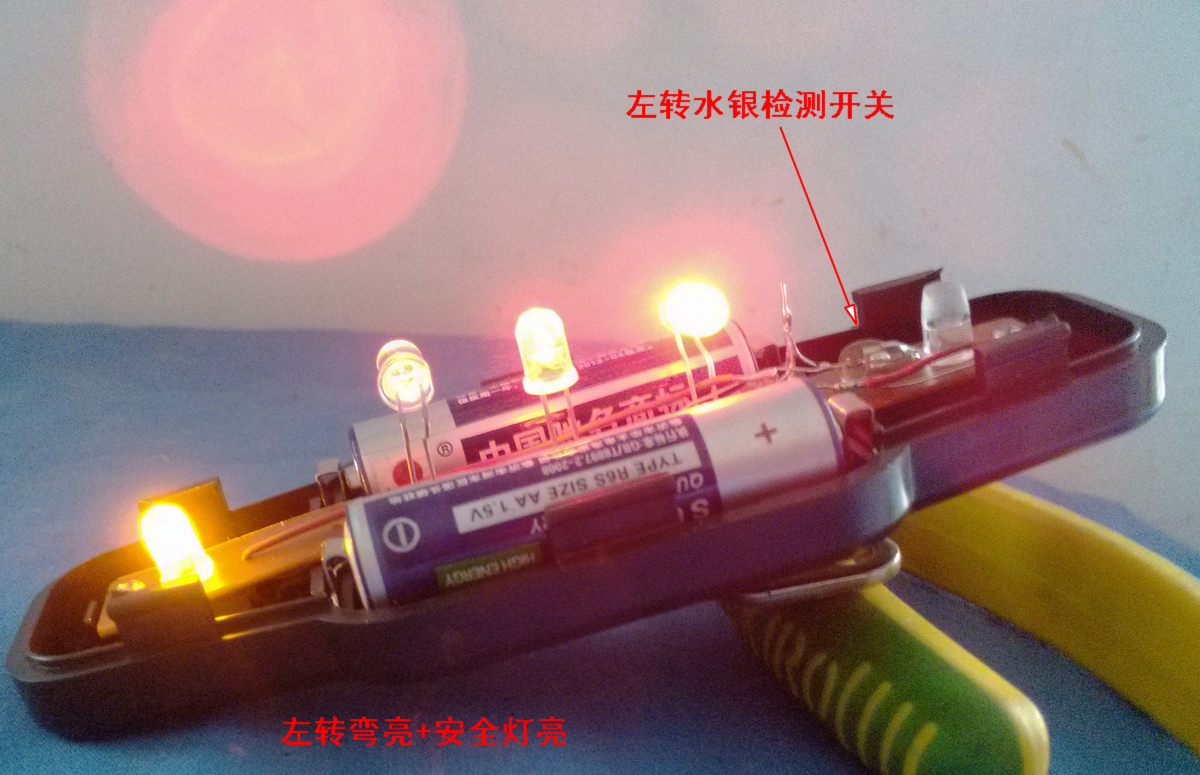

左、右黃色轉彎燈，由1.5Hz自閃爍LED充當，當兩輪車轉彎傾斜角大于±14°兩只水銀開關被觸發，

對應的黃燈閃亮。兩輪車恢復水平時，轉彎燈自動熄滅。實現轉彎燈自動控制。

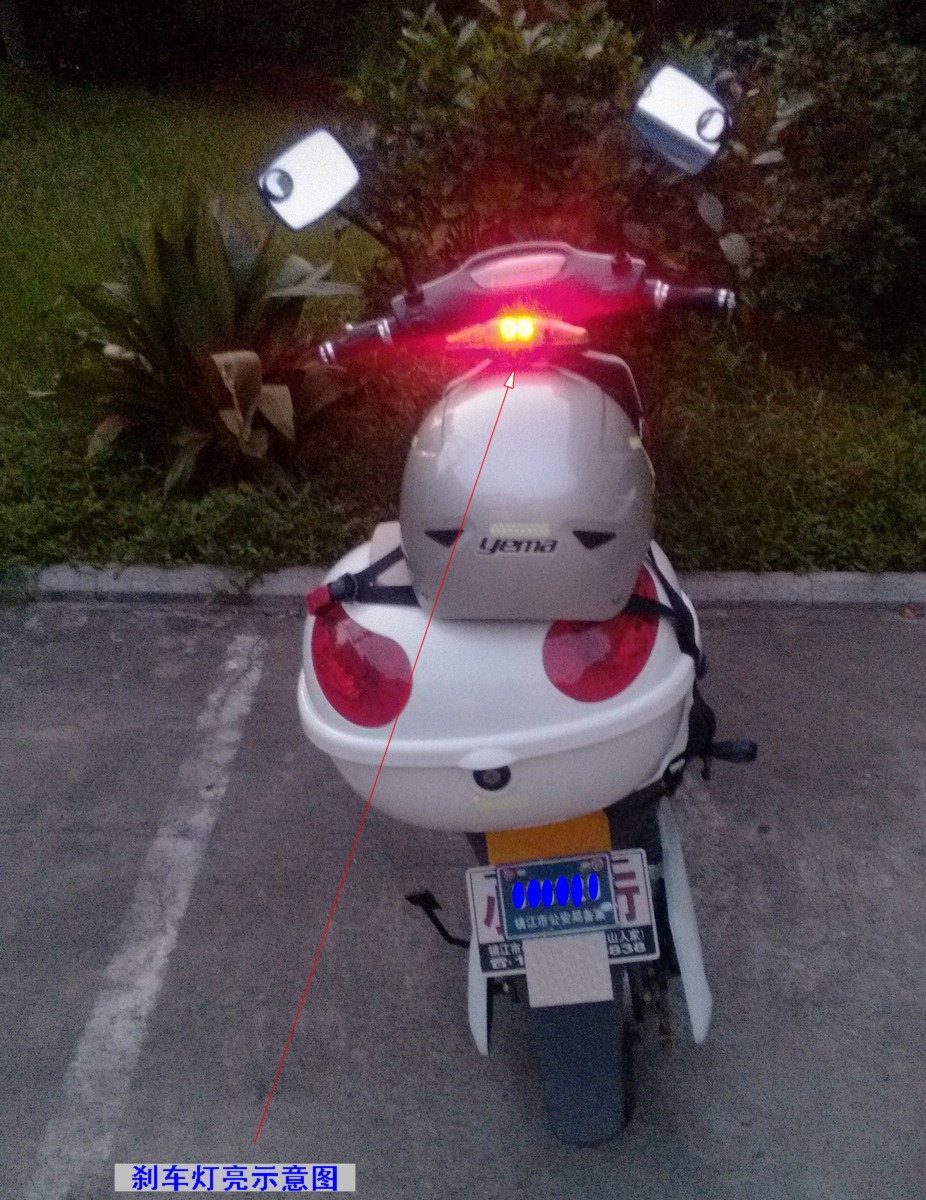

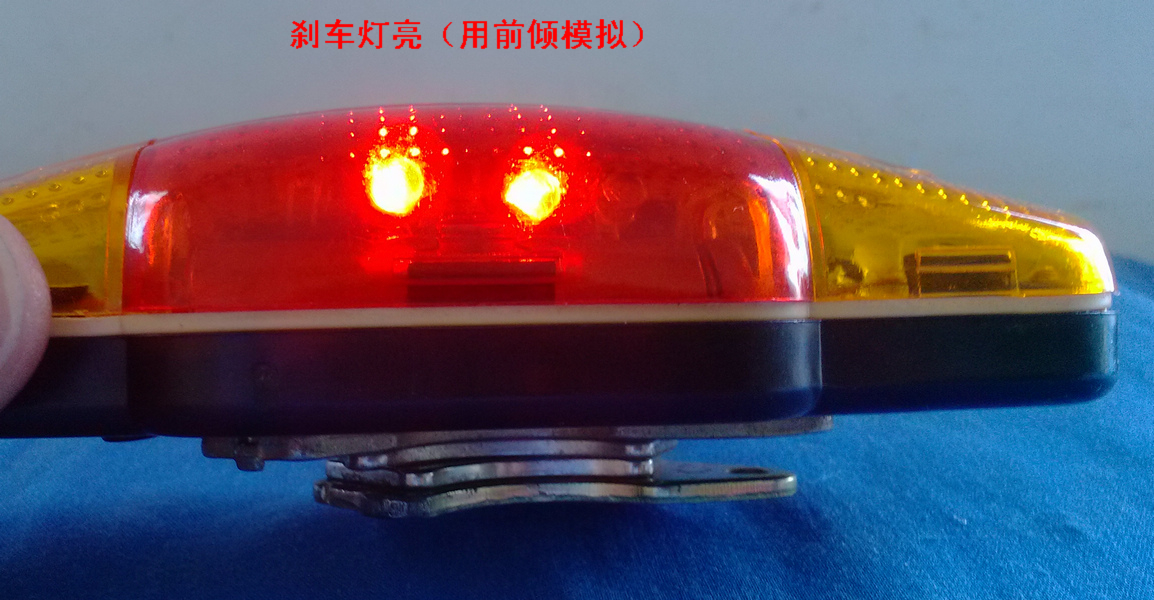

剎車時慣性觸發水銀開關，點亮兩只紅色LED警示燈，慣性消失燈自動熄滅。

實際使用時，因?yàn)闊袅潦强寇嚨倪\(yùn)動狀態觸發的，這種滯后點燈不太合理。建議騎行者主動配合，比如：左轉彎時，頭微微左傾，提前觸發左轉彎指示燈亮；剎車時微微低頭，提前觸發剎車警示燈亮。
這樣就可以把水銀開關觸發靈敏度調低些，使其不會誤動作。

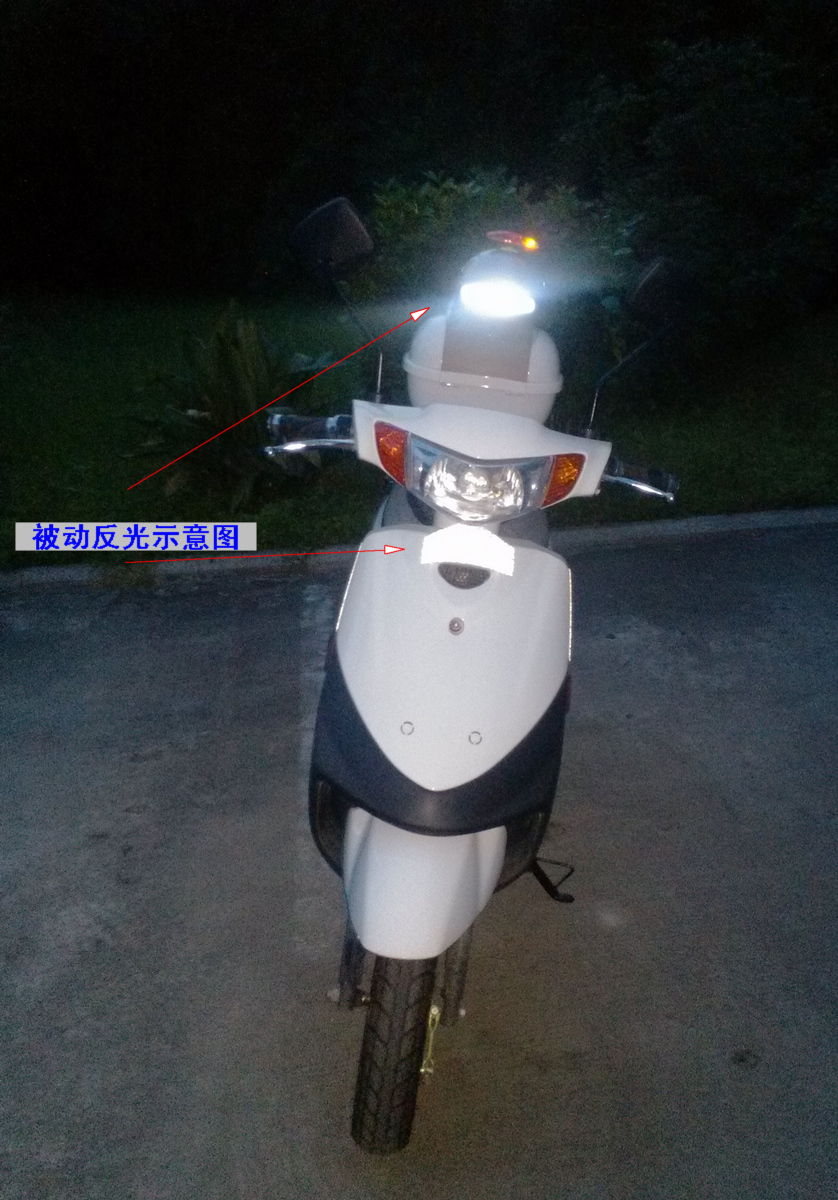

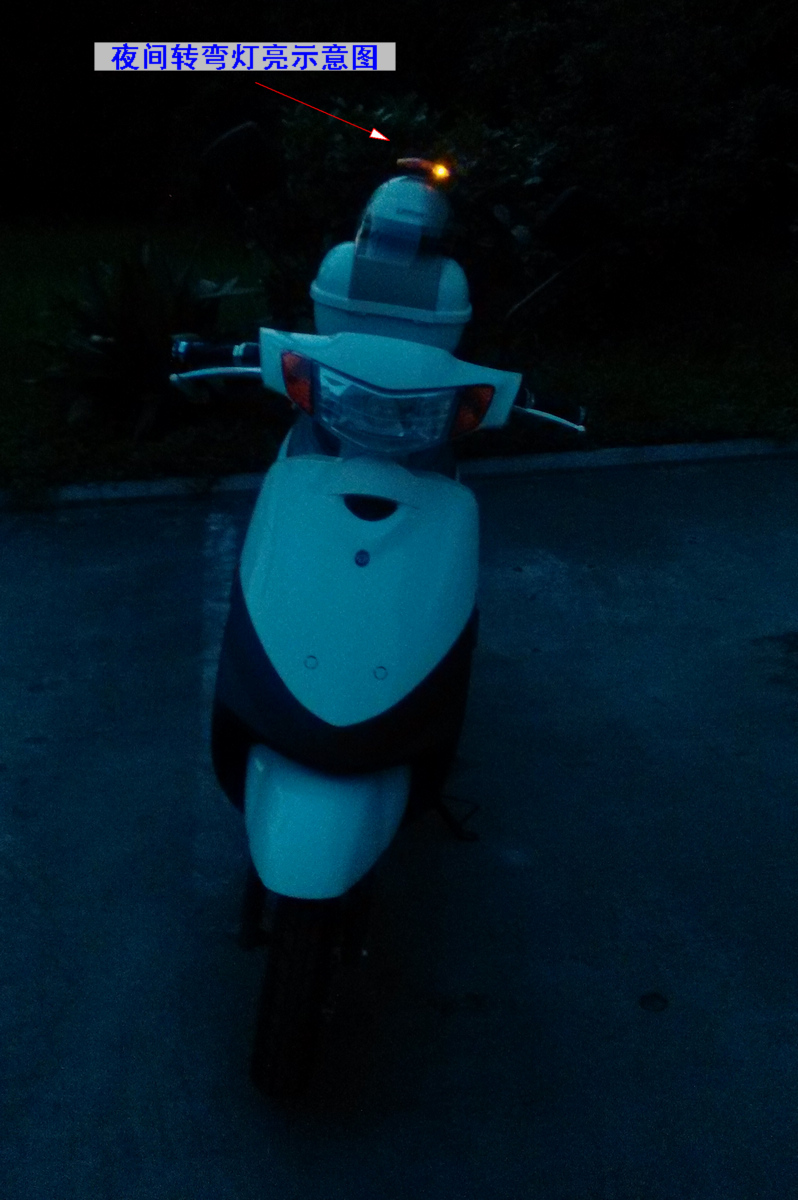

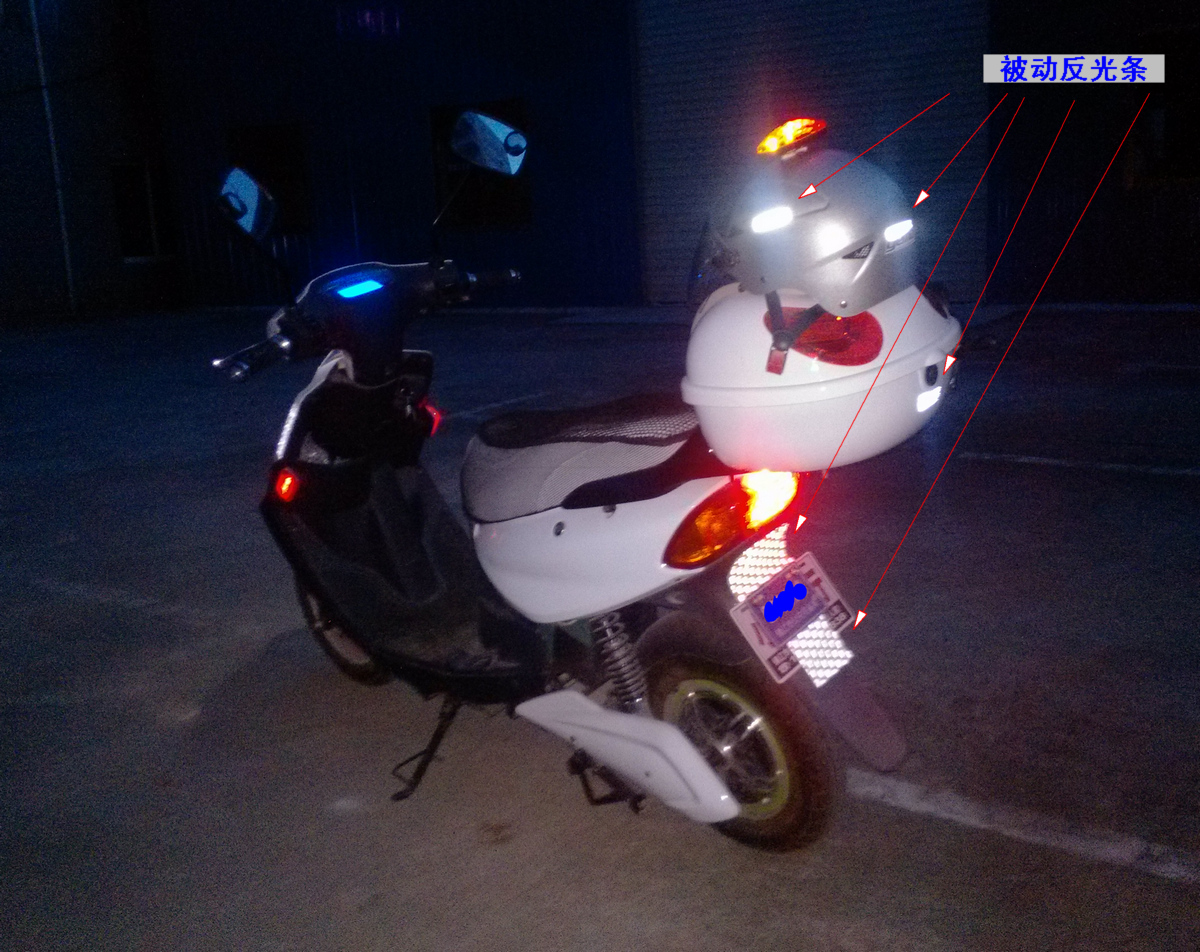

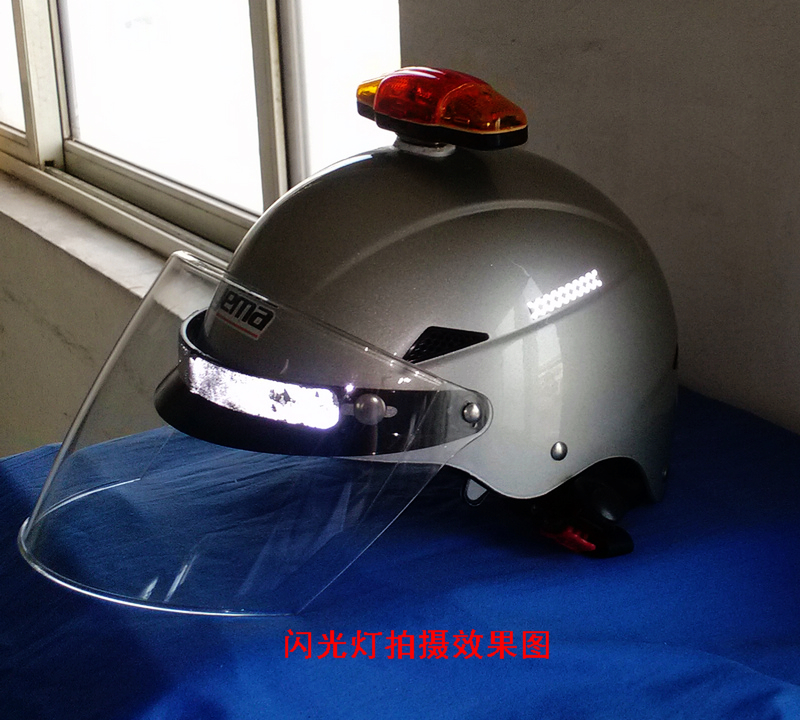

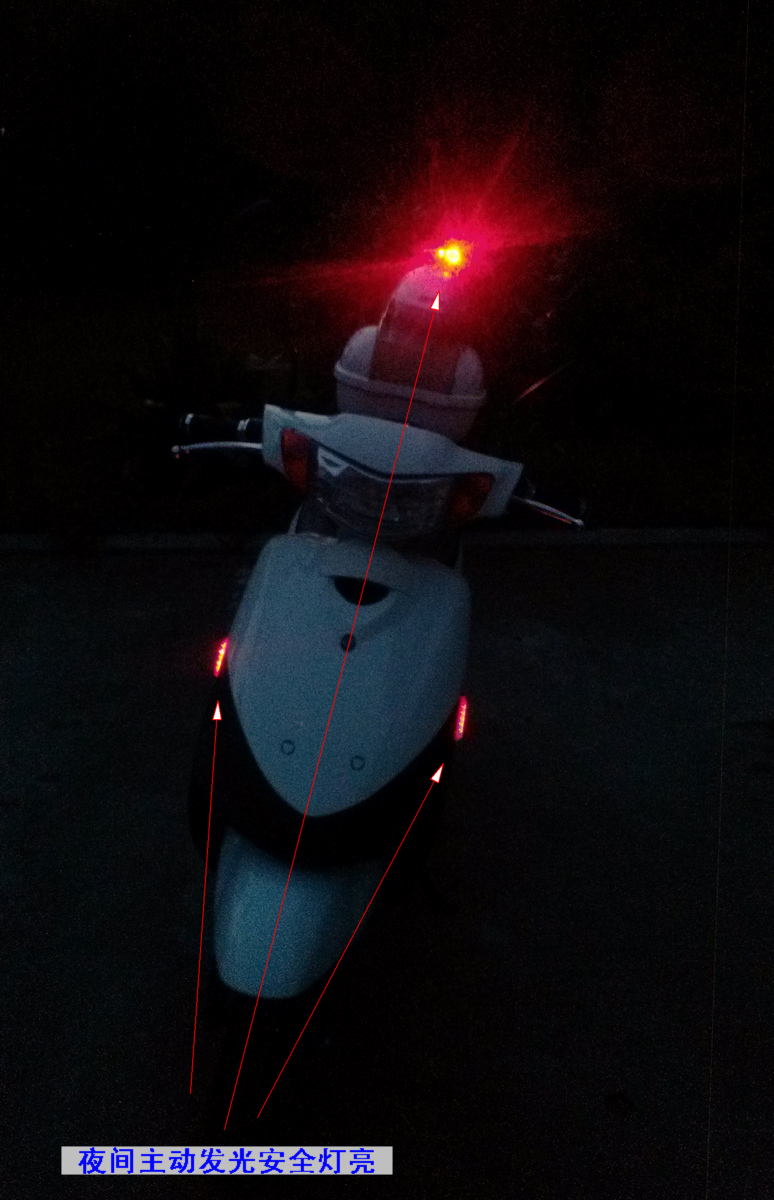

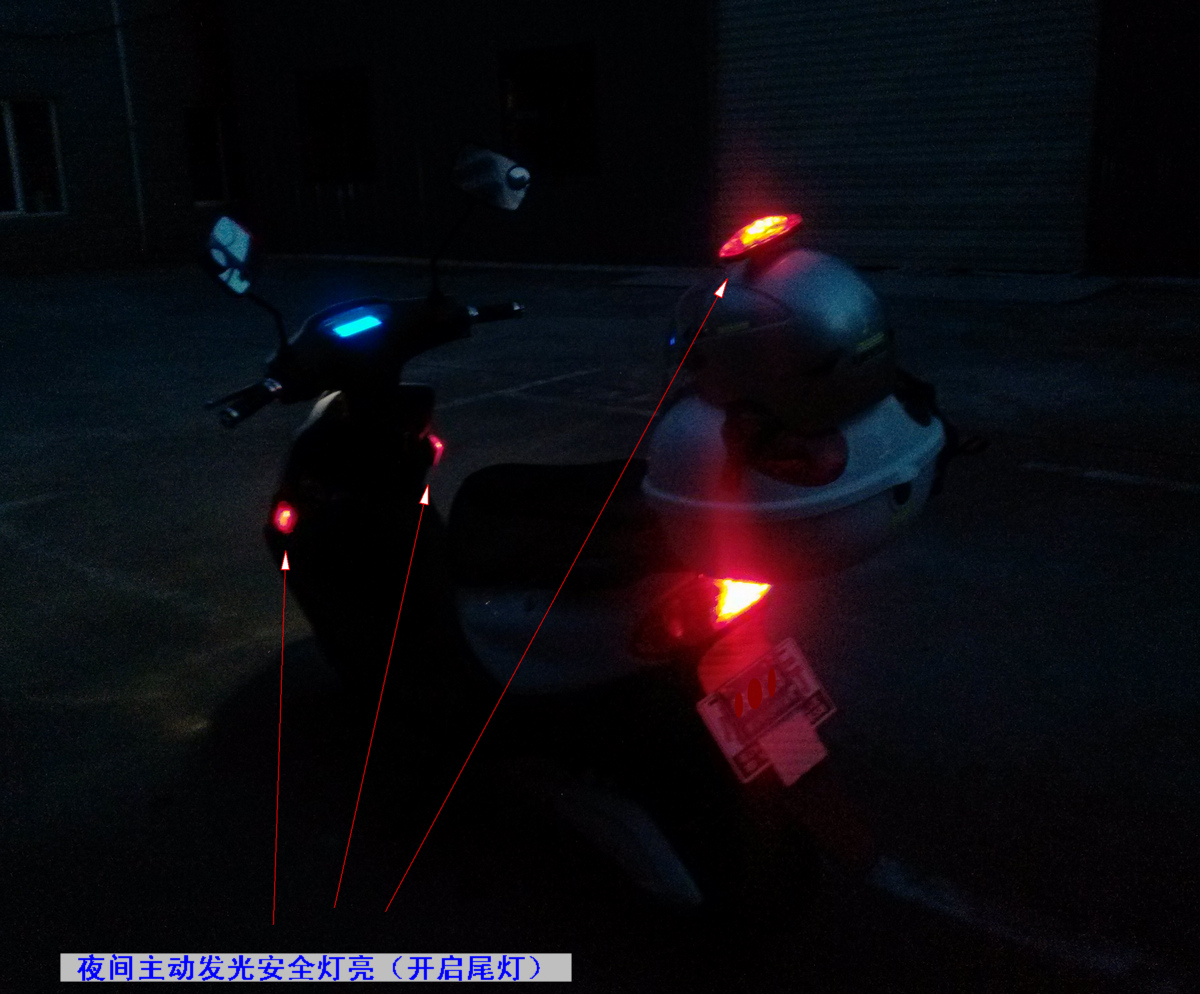

拍幾張夜間效果圖：

ID:115111 · 發表于 2016-5-2 00:57

樓主這個不僅很拉風還很實用，而且能提高安全性，太棒了，謝謝分享，能提供個電路圖或者簡單的描述下電路嗎?

ID:117716 · 發表于 2016-5-2 09:23

51黑ele 發表于 2016-5-2 00:57
樓主這個不僅很拉風還很實用，而且能提高安全性，太棒了，謝謝分享，能提供個電路圖或者簡單的描述下電路嗎 ...

很簡單，原LED燈自閃爍幾乎不改動。
新增部分：
1.水銀開關，像氖泡大小，里面有水銀球，傾斜會接通。把這個開關與自閃爍LED串聯。
2.自閃爍LED，樣子與普通LED相同，通電自閃爍——亮——滅——亮……

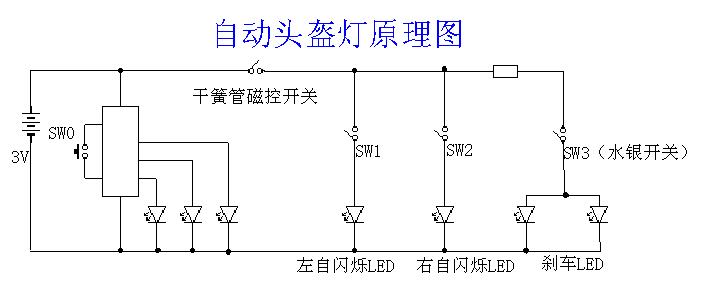

3.干簧管，遇磁場會吸合（常開觸點），干簧管串聯在兩個自閃爍LED總電路里。看電路圖：
