幫我做一個秒表的程序！

ID:123241 · 發表于 2016-6-2 12:38

1、AT89C51 單片機
2、獨立式按鍵（用到key0和key1 兩個按鍵）
3、7段六位共陰極數碼管（7seg-mpx6-cc）

秒表程序要求（C語言）
1、顯示時間為 00.00~99.99s，每0.01s自動加1.
2、上電時顯示 00.00。
3、設置功能鍵 K1，當按下該功能鍵，依次實現秒表的啟動→暫�！鷱臀弧鷨印ぁぁぁぁぁぁ�
4、設置功能鍵 K2，在復位狀態下按下該鍵，能循環顯示最近三次的計時值。（比如 K1暫停的值是00.20，按下K2則顯示00.20，延時1s后，顯示00.19，再延時1s后，顯示00.18）

要一個C語言程序（最好有解釋）和一個protues仿真圖，原理圖。

ID:124702 · 發表于 2016-6-2 15:57

哥們，這個太簡單，你自己花點時間寫下啊，不要太懶，學習也是種樂趣，祝你成功

ID:123241 · 發表于 2016-6-2 16:49

張三豐發表于 2016-6-2 15:57
哥們，這個太簡單，你自己花點時間寫下啊，不要太懶，學習也是種樂趣，祝你成功

我寫了，但是k2功能實現不了，不知道怎么弄。還有仿真圖不會，沒學過

ID:111634 · 發表于 2016-6-2 17:32

本帖最后由 zl2168 于 2016-6-2 17:37 編輯

實例93 99.9秒秒表

先Proteus仿真一下，盼挑刺、盼質疑、盼比較。

實例95 99.9秒秒表.rar (38.86 KB, 下載次數: 91)

ID:111634 · 發表于 2016-6-2 17:40

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

ID:111634 · 發表于 2016-6-2 17:46

本帖最后由 zl2168 于 2016-6-2 17:48 編輯

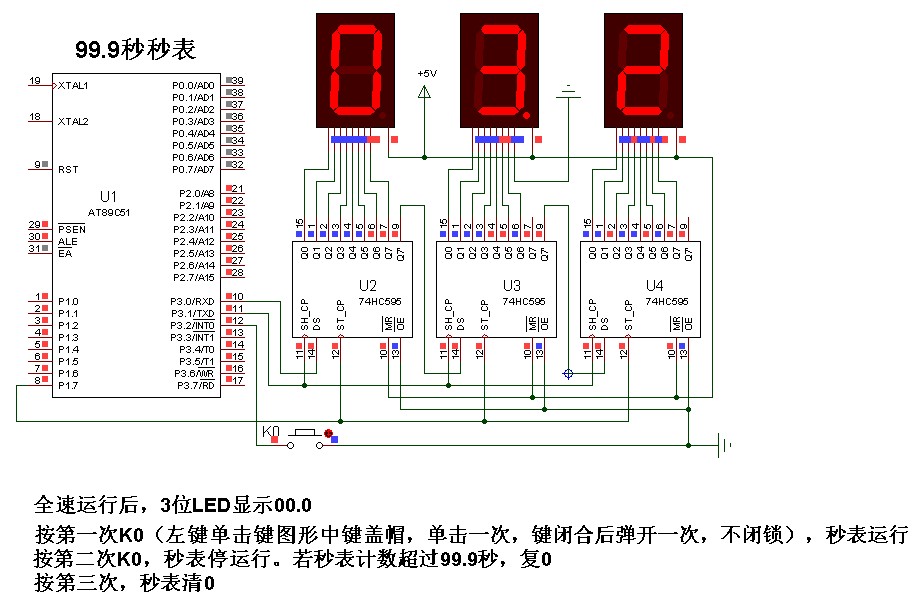

⒈ 99.9秒秒表電路設計

設計99.9秒秒表電路如圖8-15所示，該電路與上例相似，刪除3位顯示、2個校正按鍵和4個秒閃爍發光二極管，就組成了99.9秒秒表電路。

由80C51 RXD端與控制秒十位輸出顯示的74HC595 DS端連接，595串行輸出端QS與下一片595串行輸入端DS端連接，595并行輸出端Q0～Q7與數碼管筆段a～g、Dp端連接，依次輸出3位秒數據；小數點固定在第2位，通過電阻接地；TXD端與3片595 CLK端連接，串行輸出時鐘脈沖，控制595串行移位；P1.7與3片595 RCK端連接，控制輸出觸發595片內緩沖寄存器中數據進入輸出寄存器的正脈沖；

與K0連接，按下K0，觸發

中斷，控制秒表快速響應，立即計時。

ID:111634 · 發表于 2016-6-2 17:50

本帖最后由 zl2168 于 2016-6-2 17:57 編輯

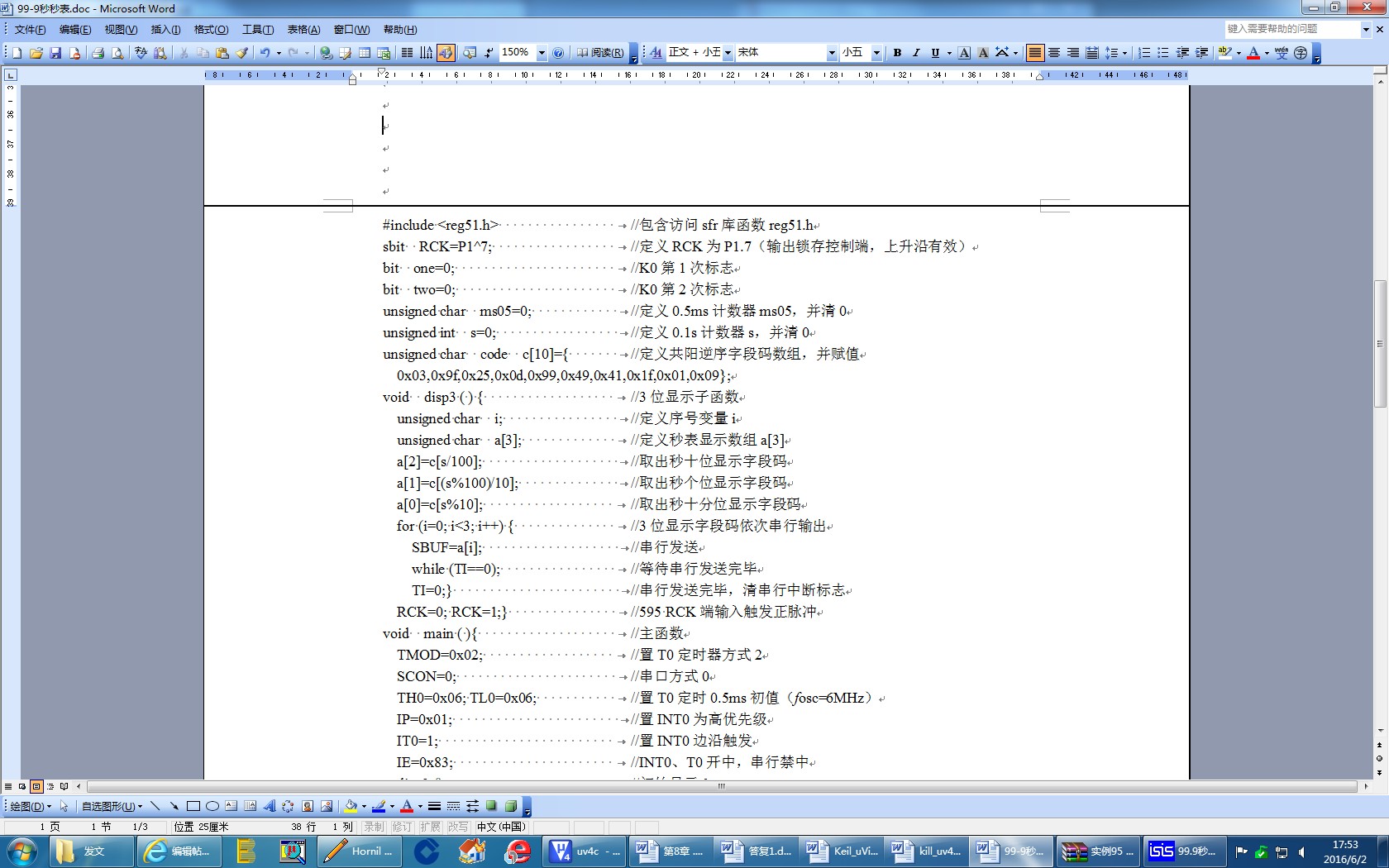

99.9秒秒表程序設計

設fosc=6MHz，按圖8-15電路，要求一鍵三用：按第一次，秒表運行計時，最大計時99.9s，超過復0。按第二次，秒表停運行，但保持最后顯示秒數。按第三次，秒表清0。

T0定時器方式2定時500ms，計數200，即為0.1s，作為秒表最小計時單位。

T0初值=28 -500ms/2ms=256–250=6。因此，TH0 =TL0 = 06H。

ID:111634 · 發表于 2016-6-2 18:07

若需99.99秒，硬件電路增加一位595。軟件程序增加0.01s（10ms）計數器，并修改相應計數顯示程序。

ID:111634 · 發表于 2016-6-3 12:42

請問慌張：“.....................”是什么意思？

ID:123289 · 發表于 2016-6-3 22:37

1,數碼管一個段的電流在3-20mA，通常取10mA，8個段全亮時，共同極上有80mA.
2,AT89C51的引腳的IO低電平時可以吸收24mA,而高電平卻不能提供超過4mA的電流（更精確請查手冊）
3,所以建議：采用共陽的LED，這個可以直接驅動！用P1.0-P1.7接LED的A,B,C,D,E,F,G,H（第1、3、4的H【小數點】段不用，第2個用）的8個段，并串接8個電阻（每腳一個）。
4,多個LED可以用掃描顯示的方式進行顯示，即每個時刻只顯示一個LED，其它的LED不顯示，快速的切換各個LED（通過對陽極的供電與否），由于人眼有視覺殘留，所以看不出來是逐個顯示的。所以將每個LED的A與A，B與B……G與G并在一齊。第二個LED的H單獨占用一個IO口。
5、共陽極必須分別驅動，又因為最大驅動電流是80mA，所以需要加三極管放大電流，這里可以用NPN的三極管：如5551，9013等等。采用射極跟隨器的接法：三極管的B接IO口，如P3.x(P3.0-P3.3共4個)；E接LED的陽極，C可以直接接電源5V.
4個LED用4個端口，4個三極管。
注意：P0口是OC輸出，無驅動能力，不能直接用。如果必須用P0口，需要加上拉電阻。
6、電阻的計算：設LED的紅色，其管壓降為1.4V(綠色為1.7V，建議查手冊)，IO口低電平電壓取0.3V，小計壓損為1.4+0.3=1.7V。共陽的擴流三極管基極壓降0.7V，IO輸出高電平取4.5V。這樣加在電阻上的電壓為：
4.5-0.7-1.7=2.1V。所以R=2.1V/10mA=210歐(串在P1口上的8個電阻)。如果LED的段的合成的（多個串）請自行修正。

ID:123289 · 發表于 2016-6-3 22:45

顯示軟件部分：
1、取4個RAM單元（編號X0至X3）對應存放4個LED的顯示內容（這里是0亮1滅，共陽LED）。
2、取一個單元做計數器K，從0至3循環計數，分別對應顯示4個LED。
3、做一個時間中斷（如5ms中斷一次），每次將K+1，同時做如下動作：（注：當K=4時清K=0。）
4、當K=0時讓第1個LED的陽極為1；其余LED的陽極為0，并將X0中的數據送入P1口，即顯示第0個LED。以此類推：當K=3時讓第4個LED的陽極為1；其余LED的陽極為0，并將X3中的數據送入P1口，即顯示第4個LED。注意：一定要先關所有的陽極，再開某一個陽極，否則會有切換閃動。
如此每次中斷間隔5ms會切換一個LED顯示，人眼是看不出來的。
5、再取2個RAM單元（編號S、m）對應存秒、毫秒時間，再做一個10毫秒標記T（=0或1），每次中斷將T求反（0與1互變），當T=1時，將m+1,m=100時：將m清0，S+1，當S=100時將S清0。當T=0時，不做時間處理（S，m不變）。由于是5ms中斷一個，所以每次T=1時是0.01秒。如果中斷改為10ms則可以不要T，但顯示會有閃爍感！經驗：4位LED掃描，小于6ms就有閃爍感。
S，m最好用十進制，即每次ADD A，#1；時再做DAA調整，然后再將A送入S或m,當時間有變動時，需將S高四位，低四位，m的高四位，低四位進行LED譯碼，分別送入X0-X3。
6、譯碼方法：做一個表（從某個單元起放10個LED的顯示碼，分別顯示：0，1，2......9的LED段碼），例如：取S高四位，=幾，就取表中的第幾個數送入X0。

ID:123289 · 發表于 2016-6-3 23:22

啟動→暫�！鷱臀弧鷨印ぁぁぁぁぁぁ�
有三個狀態循環，所以要增加的個計數器J，J=0，1，2。
起始J=0�！就瓿缮想姇r 顯示 00.00】
每按一次K1，J+1。（這時有防彈動問題，由于0.01秒的計時【4位LED】，編程有技巧，這里不述。）
當J=3時清J=0。
當J=2時禁止對S、m計時；【完成暫停】
當J=1時允許對S、m計時；【完成啟動】
當J=0時禁止對S、m計時并清S=0、m=0。【完成復位】

ID:123289 · 發表于 2016-6-3 23:42

能循環顯示最近三次的計時值
需要有三個記錄時間的地方：增開6個單元：
S1、m1（存最近一次的時間記錄），
S2、m2（存再上一次的時間記錄），
S3、m3（存再再上一次的時間記錄）。
每次J=2時【暫停】時：
將S2、m2存入S3、m3；
將S1、m1存入S2、m2；
將S、m存入S1、m1；

ID:123289 · 發表于 2016-6-3 23:54

在復位狀態下按下K2：
這里需要增設一個一秒計時器P,P=0-199。
當J=0時【復位狀態】時，每中斷一次(5ms中斷一次),P+1,當P+1=200時，即1秒到，清P=0，并做下列事件：
將S1、m1存入S、m；
將S2、m2存入S1、m1；
將S3、m3存入S2、m2；
將S、m存入S3、m3；
因為中斷程序一直是在掃描顯示S、m的，所以每秒切換顯示被實現。

ID:123289 · 發表于 2016-6-3 23:59

如果中斷時間改為10ms則T可以不要，但LED顯示會有閃爍感。
經驗：4位LED在掃描時間小于6ms時，會有閃爍感，因人而異。

ID:123289 · 發表于 2016-6-4 00:04

硬件上：LED數碼管不加電阻直接驅動，是不安全的，LED是非線性二極管特性，會產生大電流。
輕則發熱，重則由于電流增大，影響系統或燒壞IC或LED。

ID:123289 · 發表于 2016-6-4 00:12

樓上參考圖：
會多用4顆驅動IC（每個LED一個），不經濟，也占線路板面積。
如果各段再增加限流電阻的話，會再多用3*7個電阻。

ID:160673 · 發表于 2017-1-7 22:58

zl2168 發表于 2016-6-2 17:32
實例93 99.9秒秒表

先Proteus仿真一下，盼挑刺、盼質疑、盼比較。

請問一下c程序有嗎

ID:85726 · 發表于 2017-1-8 10:39

大神們的資料夠多的了！至于K2循環顯示最近三次的計時值這一塊，程序里可以這樣編寫：K1實現三個功能，也就是要設定一個變量，比如keynum，啟動=1，暫停=2.復位=3，那么keynum=2可以每次暫停的時候把計時值賦給一個數組！等到你K2按下時再調用數組的值即可�。▊€人理解）

ID:111634 · 發表于 2017-1-8 13:29

賢者發表于 2017-1-7 22:58
請問一下c程序有嗎

仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。

ID:782295 · 發表于 2020-6-17 22:22

哥，我想問一下你這本書的電子版在哪找的
