RS232電路設計及分析

ID:117358 · 發表于 2016-6-5 13:57

今天講解RS232的典型接口電路。

1. 什么是RS232接口

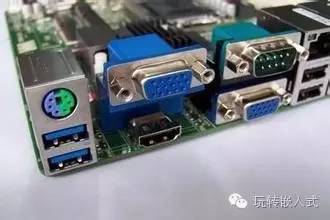

說到RS232有的朋友可能比較陌生，但是如果說到串口大家可能就恍然大悟。什么是RS232？RS232是PC電腦上常用的通訊接口之一，通常以DB9的形式出現，例如臺式機的com1和com2口。電腦的串口如下圖所示。

DB9分為公頭和母頭，什么是公頭、母頭，看下面的圖片。

顧名思義，母頭就是帶孔的，公頭就是帶針的，自己聯想一下，呵呵。
2. RS232接口電路硬件設計
在用單片機設計RS232通信系統的時候，是將單片機的TTL電平轉換成RS232電平，在轉換的過程中需要相應的轉換芯片。最常用的轉換芯片是MAX232，相信用過STC51單片機開發板的朋友，都用這個接口下載過程序。
既然是通信接口，那自然少不了單片機的UART接口，所以在單片機選型的時候只需要選擇帶有UART片上資源的單片機即可。

抗干擾設計
在講CAN通信接口和RS485通信接口的時候都講到了抗干擾設計。所使用的兩種方法都一樣。

通訊隔離，使用數字隔離芯片進行隔離；
線路限流，在通訊線上串入自恢復保險絲；

RS485接口電路設計請點這里；
CAN通訊接口電路請點這里；
