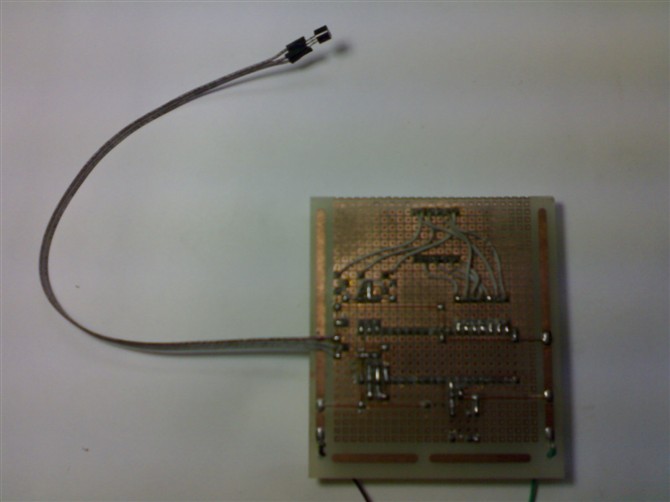

誰能用isis畫出這個原理圖？？

ID:125453 · 發表于 2016-6-8 11:30

或者用紙大概畫一下,按照原件和原件的位置~~~謝謝了~~

ID:111634 · 發表于 2016-6-8 21:49

能解答這個問題的人一定是“大神”，灰蒙蒙的一片糊，一眼就能看透！

ID:125936 · 發表于 2016-6-9 09:59

能解答這個問題的人一定是“大神”，灰蒙蒙的一片糊，一眼就能看透！

ID:123289 · 發表于 2016-6-9 10:53

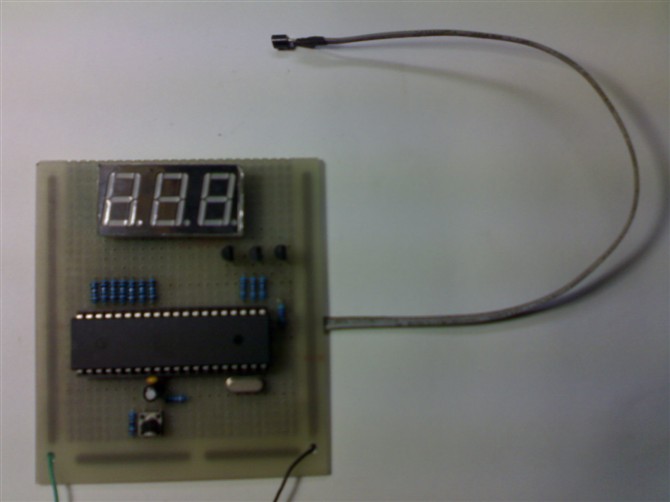

猜一下：
1、三個LED的ABCDEFG段并聯后，經7個電阻入P0口（無需上接，低電平驅動燈亮）。
2、P2口驅動三個NPN三極管（各控制一個LED），e分接LED陽極（LED共陽），b經電阻接P2口，c接5V電源。
3、標準的RC+按鈕的復位電路。
4、晶振一枚，未用去毛次電容。
5、引出一個開關按鈕，接于PX口與地之間，PX口由一個電阻上拉。

ID:125968 · 發表于 2016-6-9 15:15

怎么上傳圖片呢？

ID:125968 · 發表于 2016-6-9 15:26

ID:96682 · 發表于 2016-6-10 00:42

看這架勢如果沒猜錯這是一個基于 DS18B20 單片機帶復位鍵的 3 位共陽溫度計。

ID:125453 · 發表于 2016-6-10 19:43

qqq8955155 發表于 2016-6-9 15:15
怎么上傳圖片呢？

選擇高級模式~在右方就有啦

ID:125453 · 發表于 2016-6-10 19:44

yzwzfyz 發表于 2016-6-9 10:53
猜一下：
1、三個LED的ABCDEFG段并聯后，經7個電阻入P0口（無需上接，低電平驅動燈亮）。
2、P2口驅動三 ...

恩恩，謝謝啦~~圖我昨天看了好久終于畫出來了

ID:97438 · 發表于 2016-6-11 02:38

這不就是一個單片機最小系統驅動一個三位數碼管呢。。。簡單得很

ID:99938 · 發表于 2016-6-11 17:34

yzwzfyz 發表于 2016-6-9 10:53
猜一下：
1、三個LED的ABCDEFG段并聯后，經7個電阻入P0口（無需上接，低電平驅動燈亮）。
2、P2口驅動三 ...

正解啊

ID:126696 · 發表于 2016-6-14 16:43

干嘛用的

ID:141149 · 發表于 2016-10-4 17:50

這個圖簡單，就是溫度顯示

ID:213378 · 發表于 2017-7-17 16:54

很簡單啊，就一個單片機的最小系統（時鐘電路，復位電路）你百度一下都有的，然后P0口每個都接一個10K的上拉電阻，就完成這一部分了，再把三個數碼管的三個COM接放大（三極管）
