對于電子愛好者來說，CD4017與NE555構成的流水燈，我想都不會陌生，今天，我就徹底性的講解一下原理。

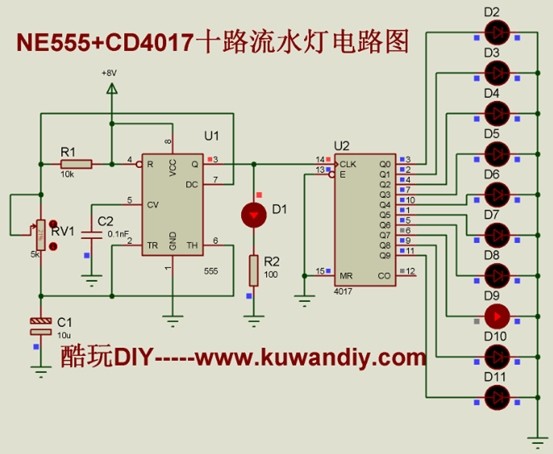

廢話不多說，看下圖： 該電路圖由本人所畫，由于軟件的問題，畫的不是很好看，如果有畫錯的地方，請及時聯系我。 首先，看電路圖的結構，很明顯就能夠看到由兩塊芯片構成，分別是NE555和CD4017。 先看NE555部分（圖的左邊部分），所構成的電路功能為產生時鐘振蕩，也就是所謂的時鐘脈沖。正是因?yàn)楫a(chǎn)生了這個時鐘脈沖的信號，LED燈D1才一直在不停的閃爍。 看下面的NE555芯片引腳介紹： 引腳 引腳號 | | | | | 觸發端，用來控制NE555的3引腳輸出端為高電平還是低電平 | | | | 復位端，也可以作為開關使用，當4引腳為高電平的時候，NE555正常工作，當為低電平時，NE555將停止工作 | | | | | | 放電端，在輸出端3引腳為高電平時，處于處于不發電狀態 | | |
在熟知了NE555芯片引腳功能后，看上圖的電路，NE555芯片的4引腳和8引腳被接在電源的正極，1引腳接到電源的負極，說明芯片已經接通電源，并正常工作。 當開機NE555正常工作時，7引腳發電端與地處于斷開狀態的，電容C1里面是沒有電荷的，4引腳通過電阻R1，電位器RV1，電流流向電容C1，供給電容C1充電，當電容C1兩端的電壓小于2/3VCC電壓時，3引腳輸出端為高電平。 在電容C1的持續充電，兩端的電壓將越來越大，當大于2/3VCC電壓時，NE555的3引腳輸出端將翻轉電平，由剛才的高電平變?yōu)榈碗娖剑瑥亩?/font>7引腳由對地?cái)嚅_變?yōu)閷Φ貙?dǎo)通，電容C1經過RV1流經7引腳對地發電，使得電容C1的電壓漸漸減小。 電容C1的電壓當小于1/3VCC電壓時，3引腳輸出端的電平又會翻轉，由低電平變?yōu)楦唠娖剑?/font>7引腳與地也就變成斷開，接著電容就重新開始被充電...... 往復的這樣進行著對電容C1的重復充放電，NE555的3引腳也就交替重復的改變高低電平狀態，從而就形成了所謂的時鐘脈沖信號輸出。 通過改變RV1電位器的阻值，便可改變電容C1被充放電的時間，從而改變3引腳輸出端的時鐘脈沖頻率，也就是LED燈D1的閃爍頻率。 也許有人會問，電容C2是干嘛用的，為什么都沒有提到C2的功能？ 其實電容C2只不過是為了提高NE555運行的穩定性，如果將電容C2去掉，其實NE555照樣是可以輸出時鐘脈沖信號的。 我在LED燈D1下面串聯了一個100歐姆的電阻R2，目的只是為了保護LED燈D1，防止流經LED燈D1的電流過大而燒毀，也就是所謂的限流保護。 好了，NE555部分的功能基本上是講解完了，如果有聽不明白的可以直接來與我聯系， 接下來講解CD4017的部分，這部分就簡單多了。 看下面的CD4017引腳功能介紹：

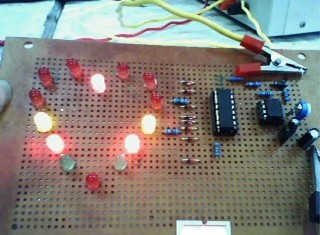

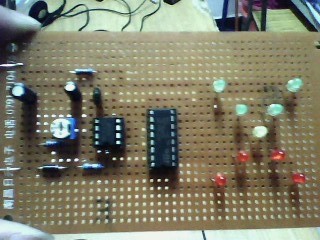

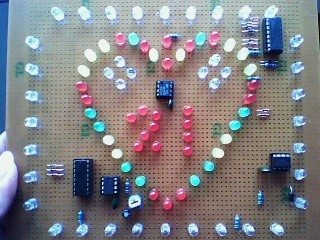

從電路圖中可以看到，NE555的3引腳輸出端是接到了CD4017的14引腳，且CD4017的13引腳與地相連接，說明該CD4017是以脈沖的上升沿觸發計數的。 關于15引腳的功能，當15引腳處于低電平時，芯片CD4017將在計數十次后自動復位清零，重新計數，當為高電平時，便無法復位清零 當開機時，芯片CD4017的3引腳便會處于高電平狀態，而其他輸出端則都為低電平狀態，從而只有LED燈D2點亮。 在14引腳每輸入一個上升沿時，CD4017的輸出端輸出的高電平就會向下移動，由3引腳移動到2引腳，則LED燈D3點亮，其余的燈都熄滅， 在14引腳反復的輸入時鐘脈沖后，D2到D11這10個LED燈依次單個點亮，從而形成流水的效果，由于CD4017的15引腳接地，實現自動復位清零的功能，D2到D11這十個LED燈將反復形成流水的效果。 NE555+CD4017構成十路流水燈的講解到此結束。 通過這個十路流水燈，你可以設計一個二十路的流水燈，那將又是對自己的一種提高。 其實，懂得了原理，哪怕是一百路，一千路，一萬路，原理都是一樣的，就看你肯不肯動腦筋。 一個簡簡單單的流水燈，其實可以設計出各種各樣有趣的小作品來， 這個為心形流水燈，加上音樂的話效果蠻好的 這個是交叉流水燈，就像是用筆在打  一樣的效果 這個是花了我一個多月的時間焊出來的，在電路板的背面是純焊錫焊接，太費焊錫了，買了四五卷焊錫才焊完呢，可惜了，后來由于拿來做展示，被幾個xx搞壞了，心痛啊！！ 如果有興趣的可以登入我們的購物網站購買套件，我們的產品有各種有趣的DIY套件，功放套件，51單片機源程序及套件，各種電子愛好者必備的焊接工具，電子元器件及視頻教程 網名：酷玩DIY 有什么不懂的，有什么想法的，有什么需要的，都可以與我溝通，一起分享
|
