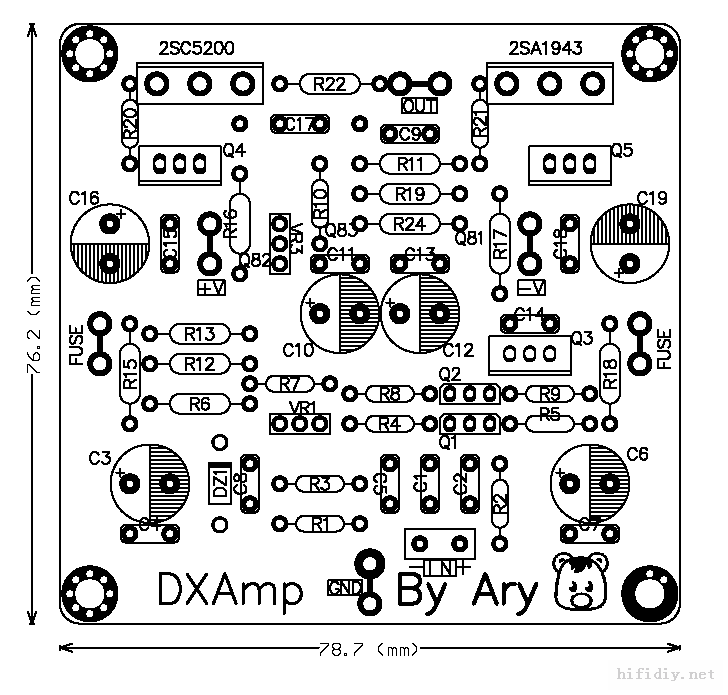

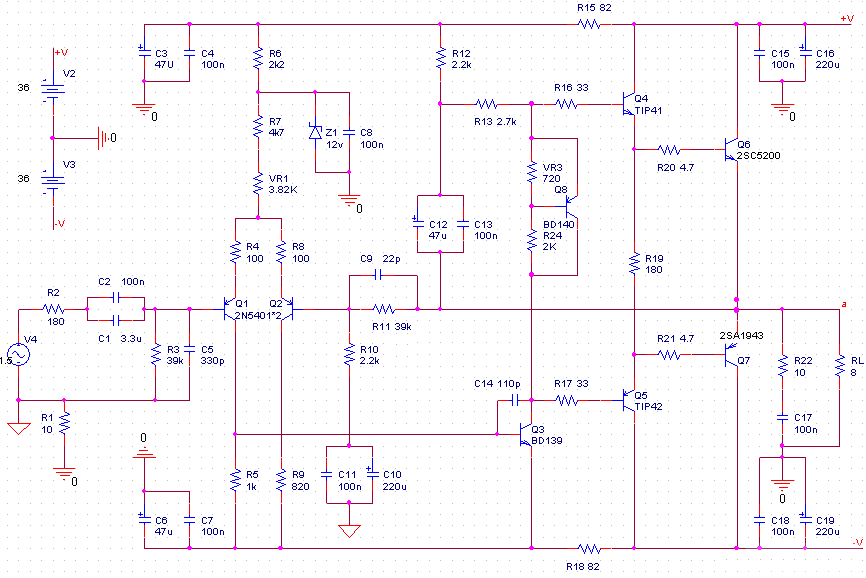

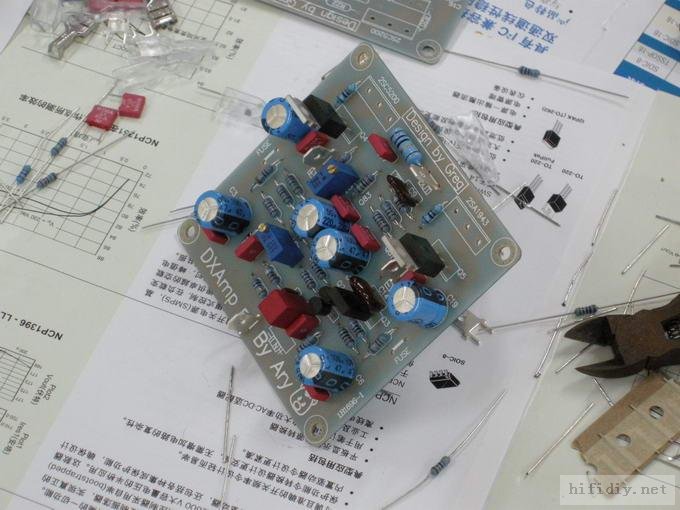

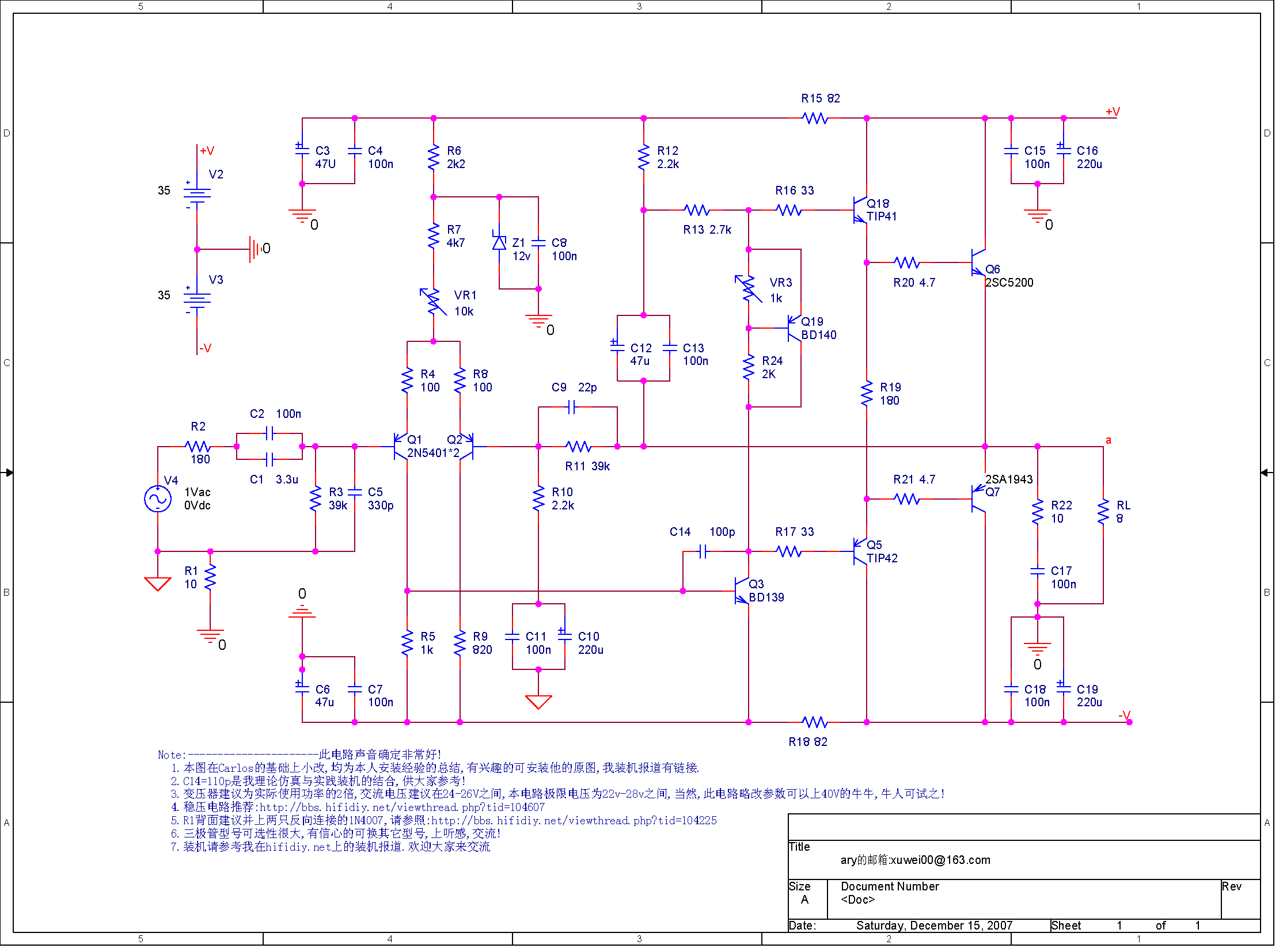

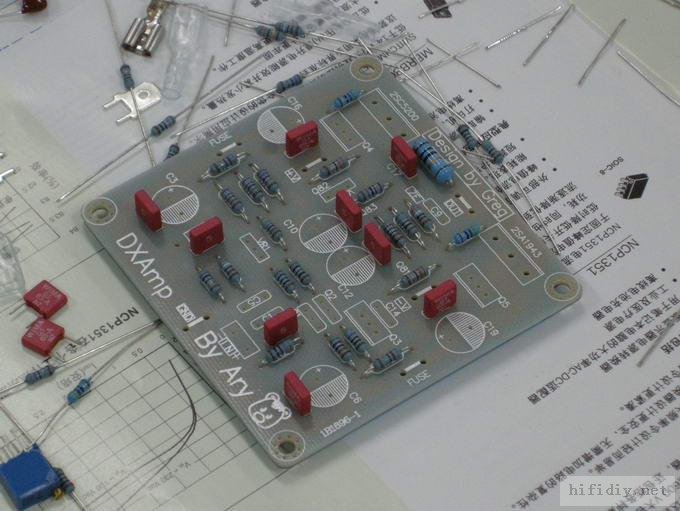

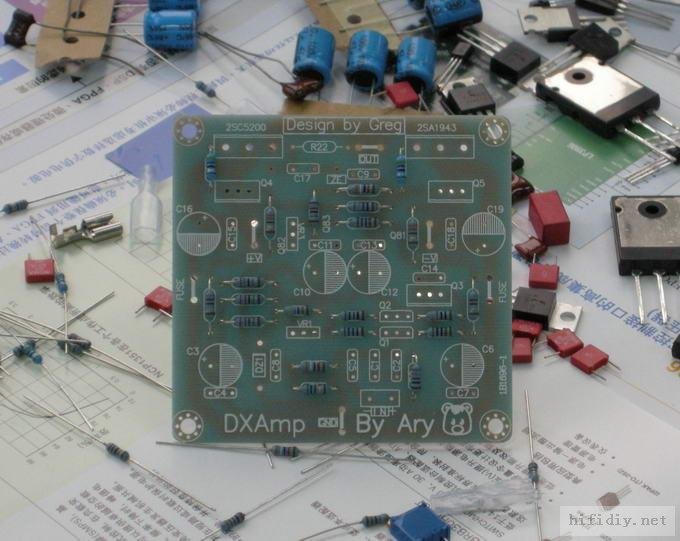

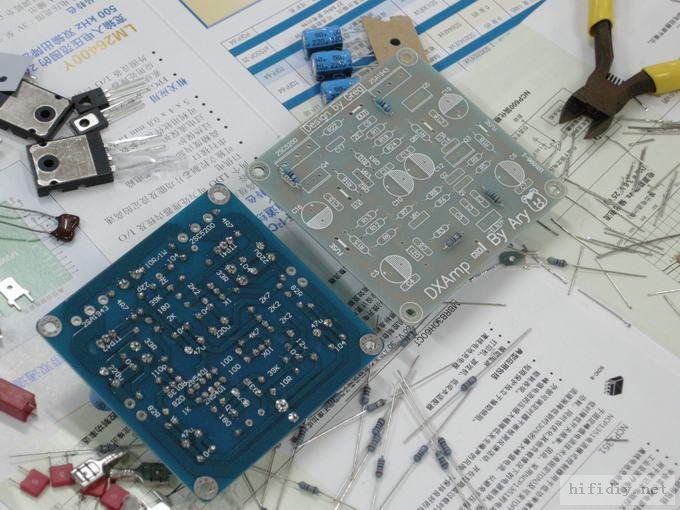

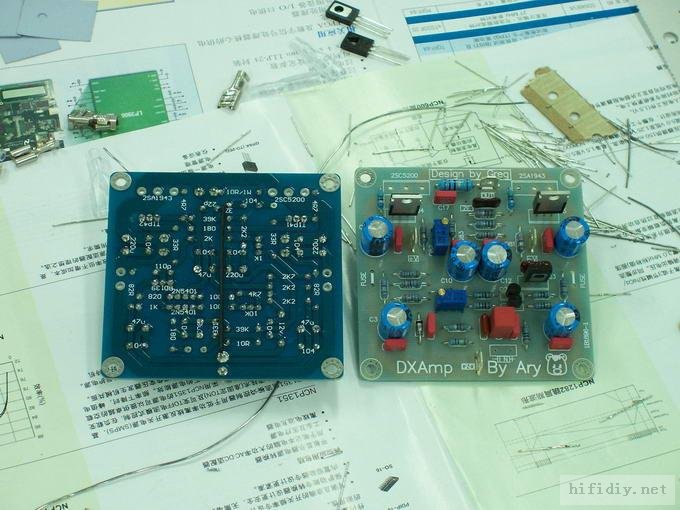

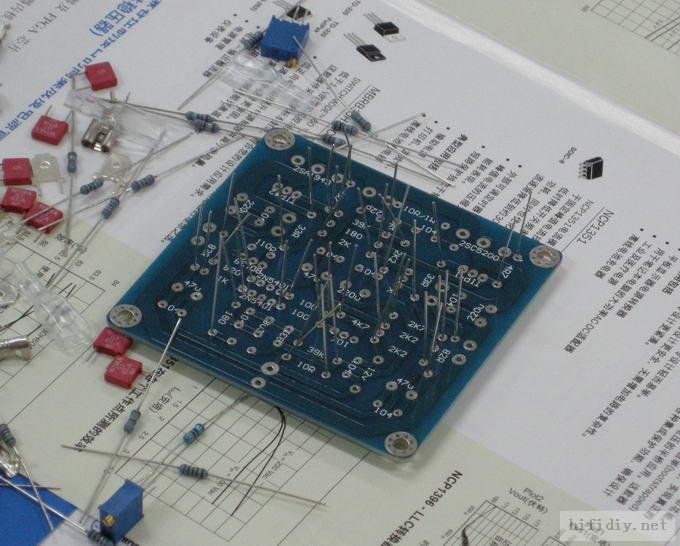

音頻信號經180 ohm的串接電阻輸入進來，經過3.3u與R3組成的隔直高通濾波器后進入差分管，原圖2.2uF被我換成3.3，低頻下潛更深，此處并聯0.1uF小電容也是我的習慣，可以某種程度上補償高頻泛音，不知有沒有金耳朵可以聽出差別，如有請一定將結果轉告給我。呵呵。C5是去藕電容，可取100p-500p均可。

差分輸入級採用的是最簡單的差分電路，沒有有源負載與有源靜態電流源，估計是因為電流源的引入雖然有助于電路的穩定與失真度的保證，但容易使聲音發硬，這就是為什麼一些老的經典電路聲音更加耐聽，這也在某種程度上解釋了為什麼分離功放比集成功放聲音更軟，你如果剖析過集成功放晶片的話，你會發現里面全是有源負載與有源靜態恒流源。Anyway，這種最簡單的差分電路也是經典靚聲的。R4/R8在穩定差分管的同時可減小對它的配對要求，還可適當調節開環增益，據說開環增益對音色的調節也比較關鍵。

差分放大后送放BD139的VAS（電壓放大級），非常簡潔，在這里提一下國外很多人對“simple is the best"-簡潔至上的理解，他們在設計一個電路的時候，會儘量使元件最少化，先提出比較全面的電路，再試著去掉一個元件，聽感，如果有變化則保留，如果沒變化則將這個元件永久去掉！這一點在這個電路的VAS級體現得非常明顯，呵呵。簡簡單單，看起來也很舒服！相伴補償電容C14在這里是不可缺少的，原圖取值24-27pF，我的測試結果與分析顯示須在100pF以下才有得保障，于是，取值110，舍我取誰!
　

C12與R12組成自舉電路，C12將輸出點電壓舉高，用經保障三極管的靜態工作點，減少開環過程中的非線性失真，R12的引入防止交流短路。

BD140與兩隻電阻組合起來控制末級電流放大管的靜態偏置，經典適用。后面的電流放大級沒有射極輸出電阻！這個很特別，原理很簡單，不過也很容易出問題。因為當5200/1943發熱的時候，管子的導通電路會降低，繼而電路加大，于是管子進一步變燙，惡性循環，管子必燒！常見的電路採用射級電阻可以相當程度的避免這一情況，當電流變大的時候，在射極電阻上的壓降會加大，從而起到局部負反饋的效果。但這個電阻其實會很影響音色的。去掉它后，雖然會帶來燒管子的危險，但無論在速度還是在定位上都能更上一層樓！

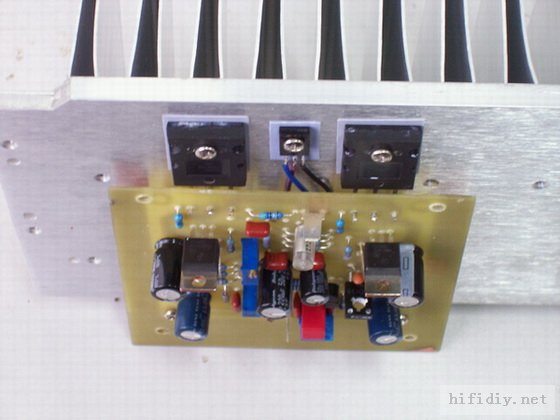

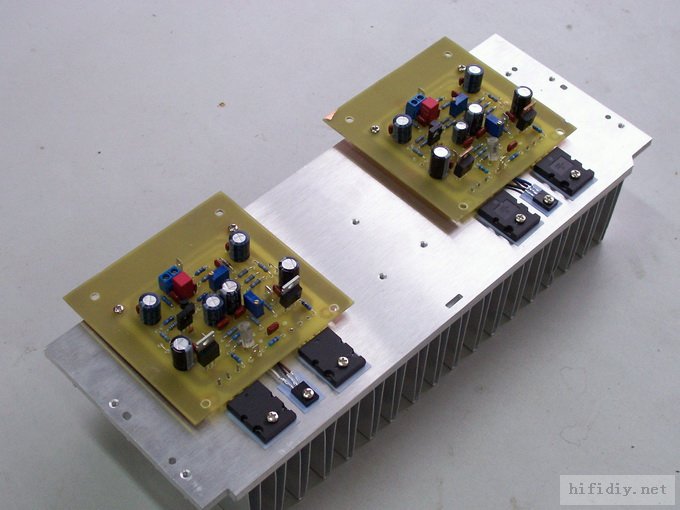

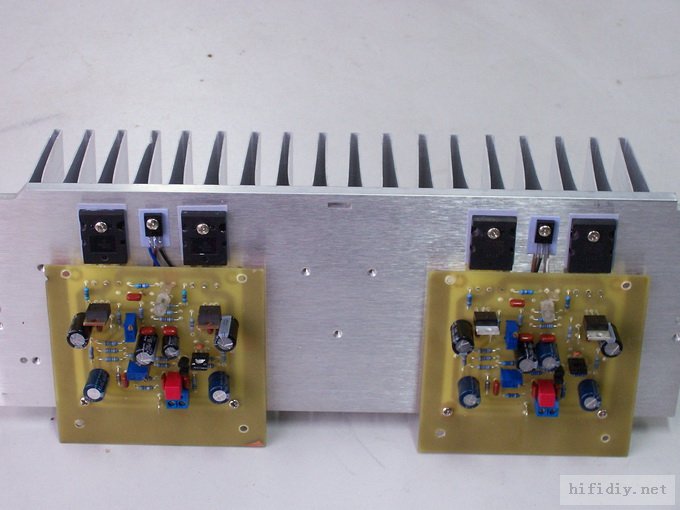

使之安全的方法是控制溫度效果，我在實踐的過程中做了兩個工作，結果表明可有效的控制電路的輸出級電流。工作一：將BD140直接與功率管5200固定在一起，讓BD140跟著5200的溫度一起變；工作二：將TIP41C/42C加個小散熱片，控制這兩個家伙的溫度先！

害怕的也可加一個射極電阻，約0.2歐姆左右，另外如須并聯輸出功率管當然也須增加相應的射極電阻以平衡各并聯管。

電源採用正負36V供電，整機在8ohm喇叭下可達到50W功率，4ohm喇叭下可達100W功率。

在此推薦我之前帖出的電源電路，其實是在DX設計的電源上小改而成，很簡單效果也很好。

先調節電位器至大概值！根據仿真結果，將10K的Bourns電阻調到3.8K左右，將1K的Bourns電阻調到720R左右，可以上電測輸出電壓與末極偏置了。

末級偏置：根據仿真與之前的測試，當BD140的CE極電壓為2.35V時，末級電流約為120mA；當BD140的CE極電壓為2.3V時，末級電流約為60mA；當BD140的CE極電壓為2.40V時，末級電流約為250mA；暫且調至2.35V。
