電子DIY實用技巧集錦

ID:127229 · 發表于 2016-6-19 23:19

讓螺絲刀掛住小螺釘

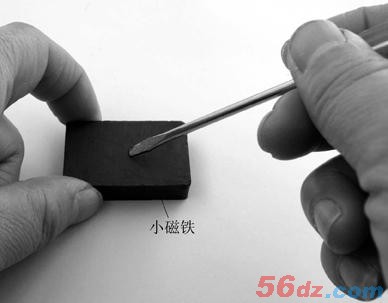

在用螺絲刀裝卸機殼或電路板角落里的小螺絲釘時，人手無法直接送取螺絲釘至安裝位置，只能借助鑷子來實現，但中途脫失掉入元器件空隙或擺放位置不正的現象時有發生。如果準備一塊小磁鐵，每次裝卸小螺絲釘時，按照圖1（a），將螺絲刀頭部在小磁鐵上輕劃幾下，螺絲刀就會被立即磁化，便可像圖1（b）所示的那樣吸掛住鐵制小螺絲釘進行裝卸了，這比使用鑷子還要方便。如果手頭沒有小磁鐵，在普通揚聲器的磁鋼上碰幾下同樣也能夠磁化螺絲刀。

讓普通鑷子自動閉夾
用普通鑷子夾持元器件引腳、小螺絲帽等時不能松手，否則被夾持物便會掉落。剪一段長度為1.5cm左右、內徑比鑷子尾部外圍稍小一些的軟塑料管，把它緊套在鑷子尾部，如圖2所示，在夾住元器件引腳（如焊接時幫助散熱）等時，只要將塑料管朝鑷子前端推緊，引腳便被緊固在鑷子之中；而把塑料管往后一推，引腳便與鑷子脫離。這種能夠自動閉夾的鑷子，可以騰出拿鑷子的手，便于干別的事。而平時塑料管推在鑷子的尾部時，絲毫無礙于鑷子的常規使用。

巧裁敷銅板
電子愛好者在裁取敷銅板（或有機玻璃板等）時，大可不必用手鋼鋸裁取，用一把鋼板尺和一個刻刀就能搞定。具體方法如圖3所示，用鋼板尺在敷銅板上定位、用刻刀的刀尖反復拉劃裁取線，拉出比較深的一道溝槽；然后，在敷銅板的另一面正對著剛拉的溝槽拉出一道同樣的溝槽；最后，兩手分別緊握溝槽線兩邊的敷銅板，朝外用力掰敷銅板，即輕松地沿溝槽將敷銅板一分為二。

巧用小鉆頭開大孔
有時需要在印制電路板或機殼上開出比電鉆鉆頭大許多的安裝孔，怎么辦？可先按照圖4（a）所示，在欲開孔位置用鉛筆畫出開孔形狀；然后，按照圖4（b）所示，用電鉆（或手搖鉆）沿畫線內側鉆一連串小孔，并按照圖4（c）所示，用刀子把小孔與小孔之間的相連部分刻斷；最后，按照圖4（d）所示，用小鋼銼銼平凸出部分，使開口與畫線剛好重疊，大孔即告開成。在鉆孔時注意，電鉆的鉆頭應盡可能選最粗的鉆頭。如果要在金屬板上開大孔，同樣可用手電鉆鉆出大孔內側的小孔，然后用鑿子鑿下小孔與小孔之間的相連部分，最后用小鋼銼銼修即可。

巧測漆包線直徑
電子愛好者常常要用粗細合適的漆包線來繞制線圈和變壓器等電感元件。而漆包線的規格很多，粗的有鉛筆芯那樣粗，細的則比頭發絲還要細 呢！假如要利用手頭已有的漆包線，但又不知道它的直徑是多少，該怎么辦呢？這里就向讀者介紹一種簡便實用的測算方法。
首先，按照圖5所示，取一段待測漆包線，將它均勻緊密地平繞在鉛筆桿（或其他圓桿）上，繞的長度可根據線徑的粗細而定。一般細漆包線可取 10mm ～ 20mm ，粗漆包線可取20mm以上。當漆包線繞到指定的長度時，就數一數一共繞了多少圈，然后用公式“ 繞制長度 ÷ 圈數 =線徑（ mm）”計算，就能得出漆包線的直徑是多少。例如某一直徑的漆包線，在20mm的長度內共繞了39圈，那么這種漆包線的直徑就是：20÷39≈0.51mm。

巧接細漆包線斷頭
凡是直徑為0.12mm以下的細漆包線斷頭，均可按圖 6所示進行“ 焊接”。方法是：將待接的兩根細漆線（或紗包線）線頭，絞合擰緊10mm左右，然后點燃打火機或擦燃一根火柴，對準絞合線頭的下方燒一下，線頭就會立即熔化成一個小圓點而焊接好了。用這種方法接細漆包線斷頭，無需除漆皮（或紗層），也不用涂助焊劑，因此既不怕傷線，又不怕腐蝕和霉壞電線。

巧除漆包線漆層
漆包線頭在焊接前必須除去上面的漆層，對于較細的漆包線來說，采用刀刮、砂紙打磨的機械方法是行不通的，因為這將導致線頭局部折斷或去漆不徹底。筆者采用加熱的阿司匹林藥片（或聚氯乙烯）去漆，效果非常理想。方法如圖7所示，把漆包線頭放在阿司匹林藥片上，然后用帶有熔錫的熱烙鐵頭沿導線來回游動幾次，同時旋轉漆包線，很快漆層被除掉，同時線頭還被鍍上了一層焊錫。

巧用“吸錫繩”解焊
電子制作時，為了糾正元器件的錯焊，或為了更換損壞的元器件，都需要將焊接在印制電路板上的元器件從原來的位置上拆卸下來，這叫做解焊或拆焊。解焊時應一邊用電烙鐵加熱焊點使焊錫熔化，一邊應用吸錫器等專用工具吸走焊錫，這樣才能利用鑷子或尖嘴鉗將元器件從安裝孔中快速、順利地取出，確保不損傷元器件和電路板。解焊專用的吸錫器或吸錫電烙鐵等，價格都比較貴，初學者一般都不配備。這時，可將印制電路板傾斜，使熔化的焊錫流向烙鐵頭，利用烙鐵頭帶走焊錫。但這種方法在解焊集成電路等多腳元件時，效果并不理想，往往令人大傷腦筋。這里向讀者介紹一種巧用屏蔽線或多股電線作為“吸錫繩”，進行吸錫解焊的方法（見圖8）。

“吸錫繩”的獲取方法：取一段屏蔽電線，剝掉塑料外皮，抽出金屬編織線里面的芯線，將金屬編織線在松香酒精溶液中浸一下，或用電烙鐵直接在金屬編織線上加熱吃上松香，即獲得廉價“吸錫繩”。如果手頭無屏蔽電線，也可用剝掉塑料皮的多股銅芯電線來代替金屬編織線，但必須把芯線擰成一股不太緊密的繩，而不至于散架。用這樣的“吸錫繩”來吸錫效果簡直妙極了。使用時將“吸錫繩”放在欲拆卸元器件的焊點上，如果是集成電路等多腳元器件，可放在一排焊腳上；然后將電烙鐵放在“吸錫繩”上加熱，當焊錫熔化后就被吸附在繩內，從而使元器件引腳與電路板順利分離。
巧借電子門鈴?fù)鈿?nbsp;

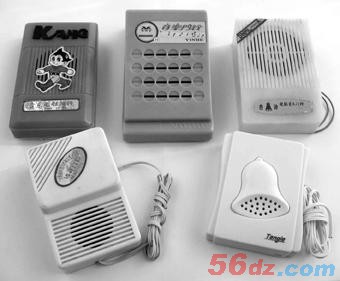

初學者在制作各種報警器、訊響器、語音盒等時，不妨直接借用圖9所示的市售電子門鈴的外殼做機殼。其方便之處在于：許多發聲的小制作一般都用2～4節5號干電池（電壓3～6V）供電，都要用一個8Ω、0.25W 的小口徑動圈式揚聲器。而市售的各種普通電子門鈴，幾乎都用5號干電池供電，8Ω、0.25W的小口徑動圈式揚聲器更是少不了。所以讀者要是看上了商店里銷售的某個電子門鈴的外殼，只要工作電壓與自己的小制作相符，就可毫不猶豫地只花數元錢（一般僅4～8元）來購買該電子門鈴，拆除里面的電路板（騰空安裝自己的電路板），保留揚聲器和電池架，直接用于自己的小制作。其好處是不用另外再購買揚聲器和電池架（其零售價有時與成品電子門鈴售價相當），省去了在機殼為揚聲器開釋音孔、在機 殼內固定揚聲器和電池架的麻煩，而且所獲得的外殼是產品級的，具有極高的性價比，這是一般自制外殼所無法達到的。
