我的最新力作—5.1發燒功放制作

ID:127229 · 發表于 2016-6-20 16:08

一直在想怎樣才能做到我心中的perfect功放機?看了眾多^的DIY作品都覺得很，可自己的作品就要有自己的風格和創意！積蓄很久的想法和經驗今天終于開始了我的DIY之旅……

在想如何做一臺能兼顧多種功放功能的作品呢？因現在的DTS解碼器種類多更新快，不適合DIY�？紤]再三最后決定做5.1純后級功放，而DTS解碼器則買現成的。重低音聲道100W，其余5個聲道均50W

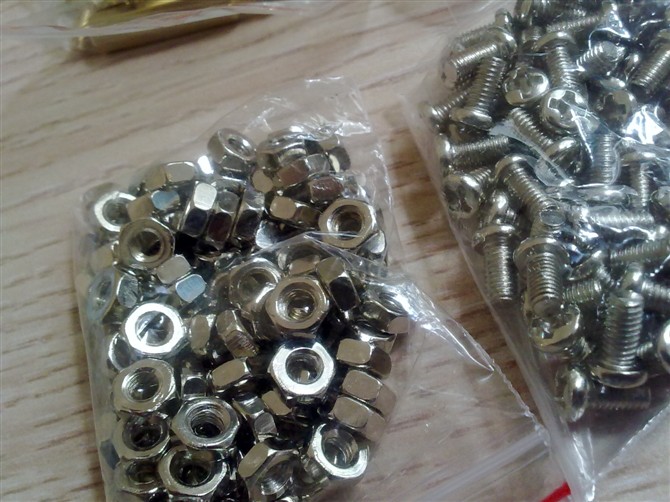

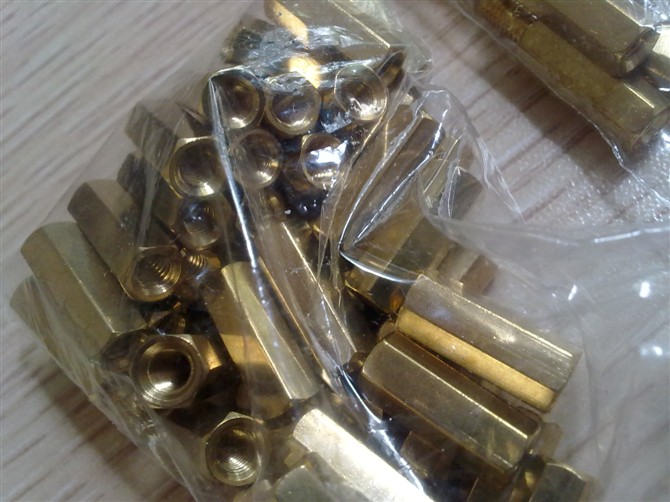

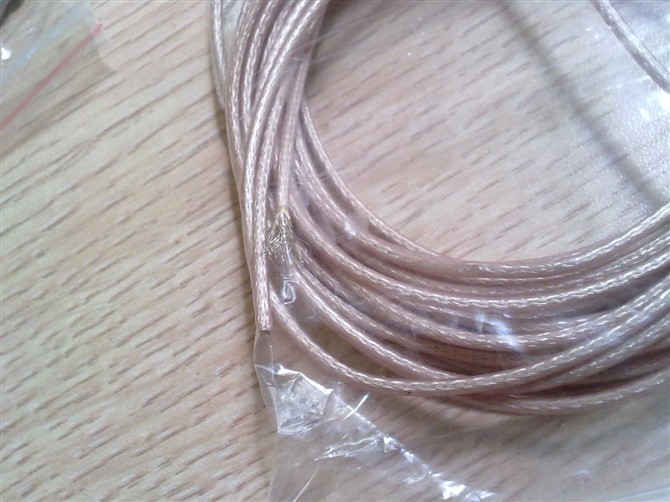

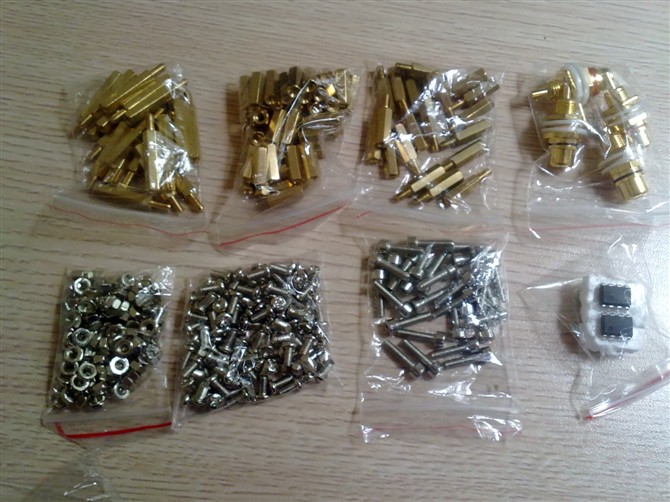

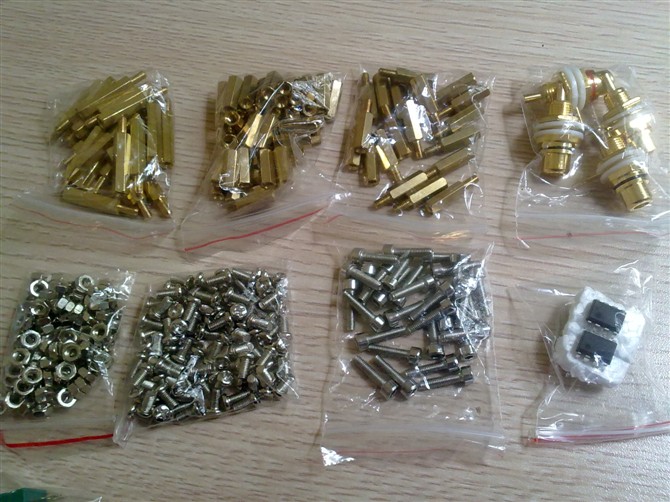

準備材料

一電源板

整流橋25A的

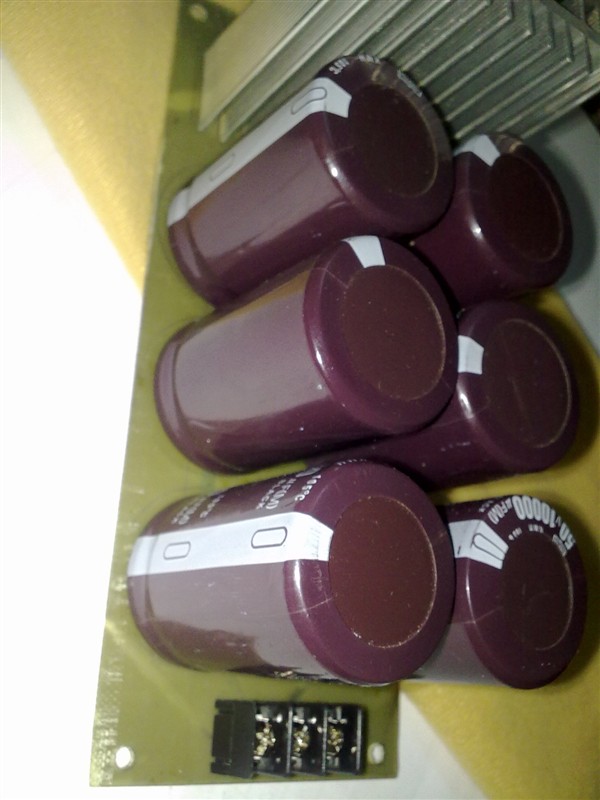

用6顆大容量電容濾波，每顆10000uF總容量60000uF

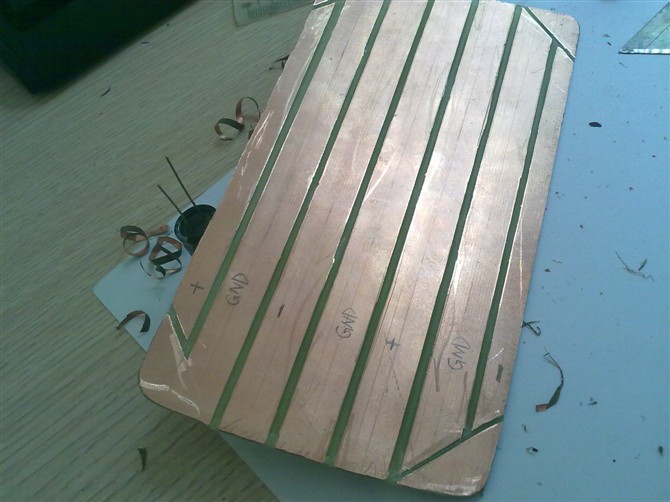

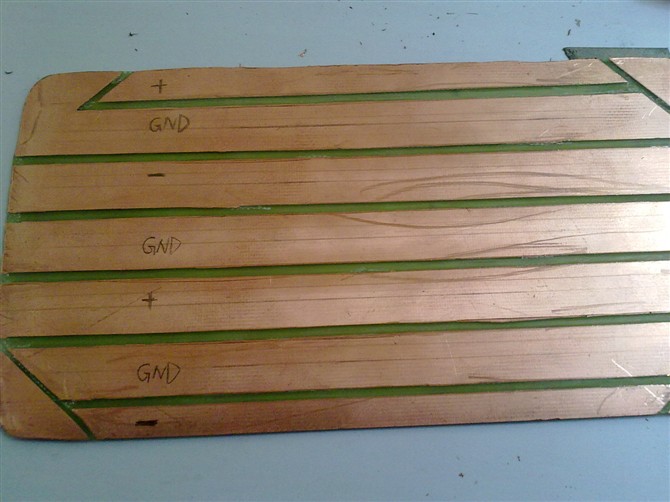

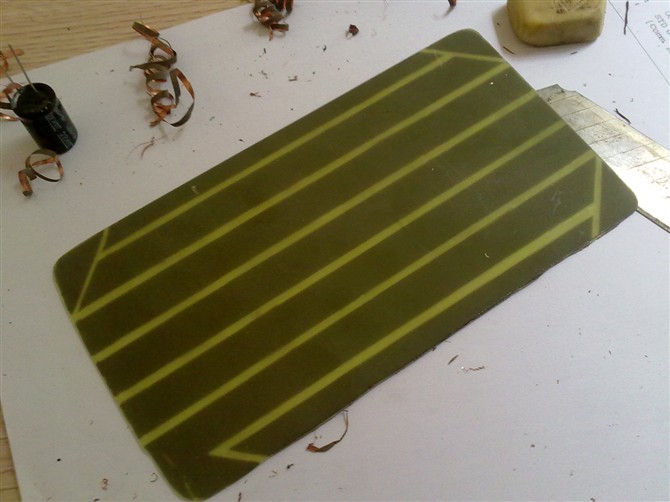

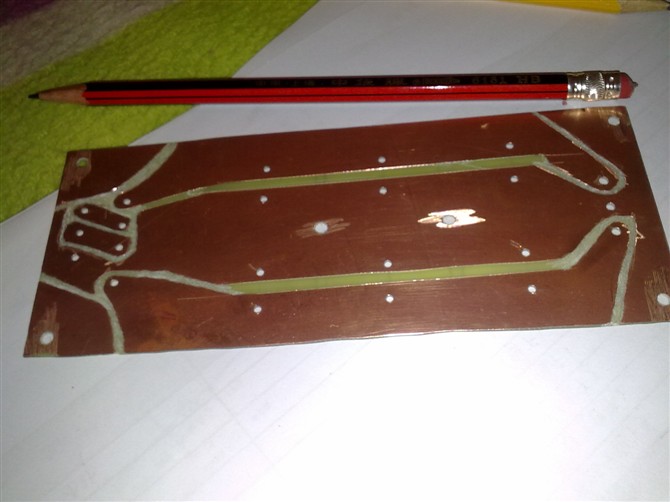

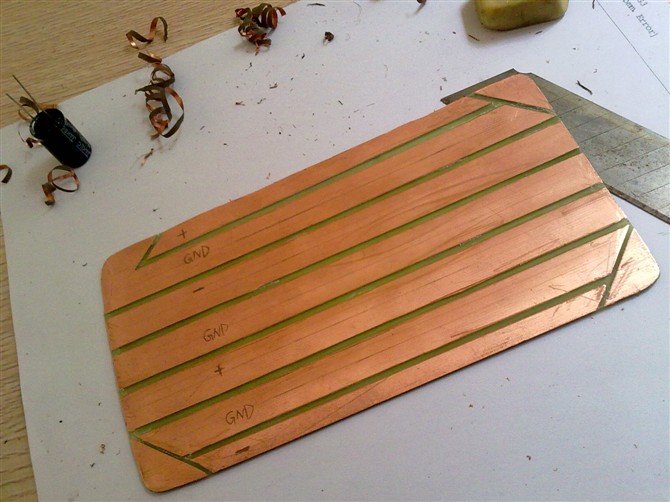

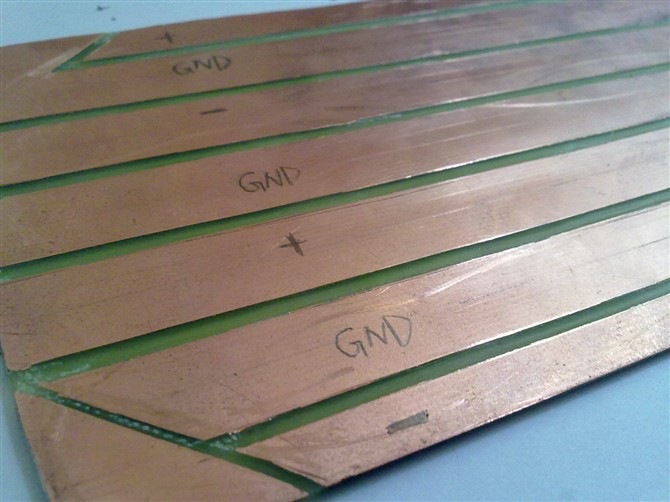

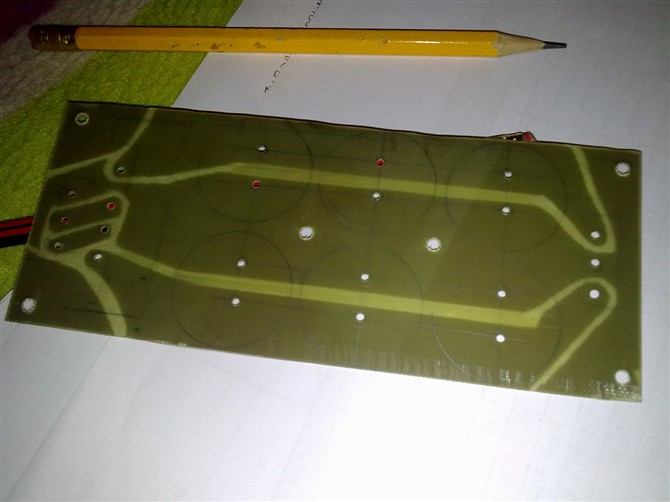

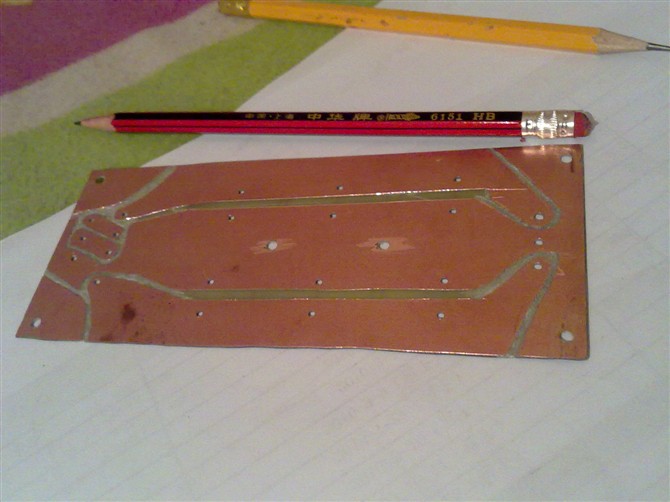

刀刻

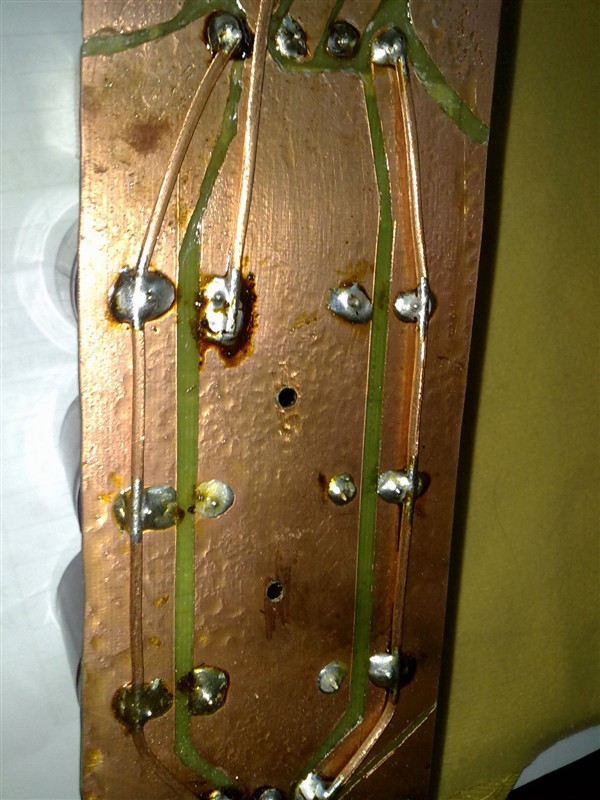

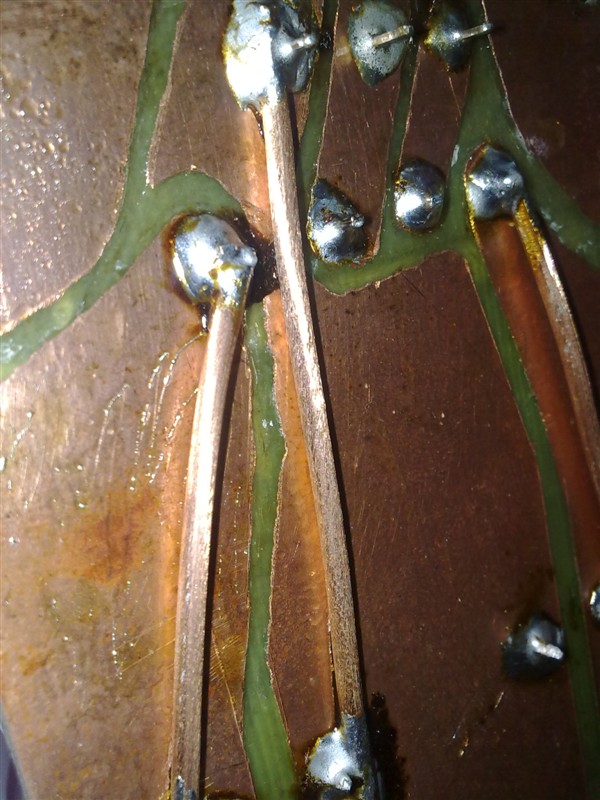

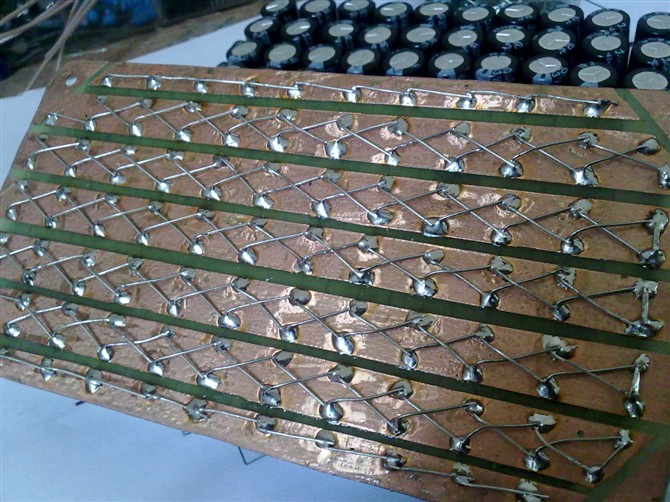

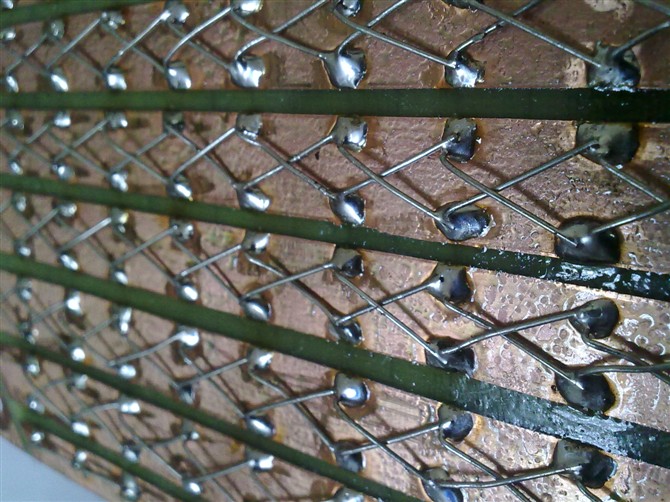

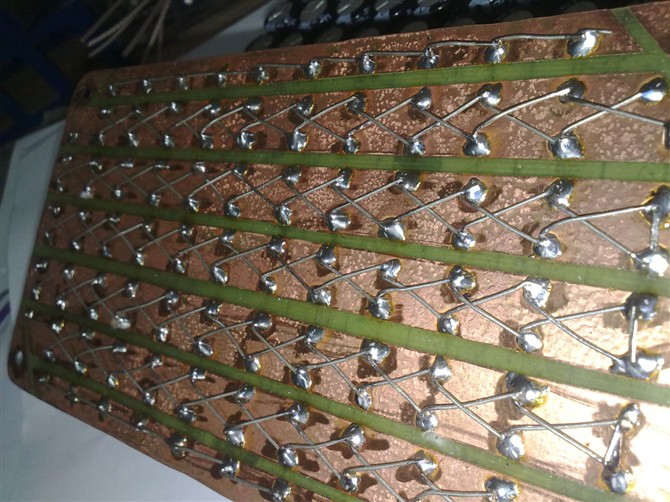

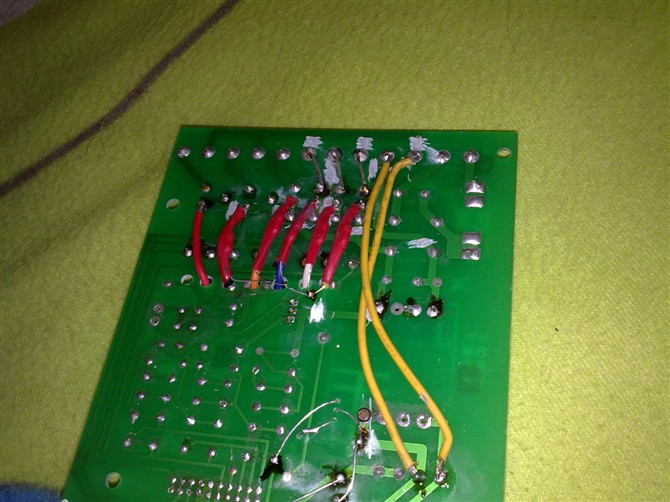

就電容的引腳使用交叉焊接，增加了穩定性和電流平衡

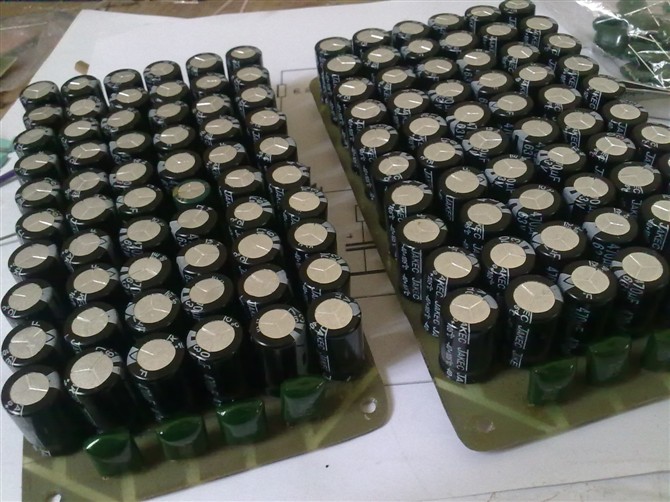

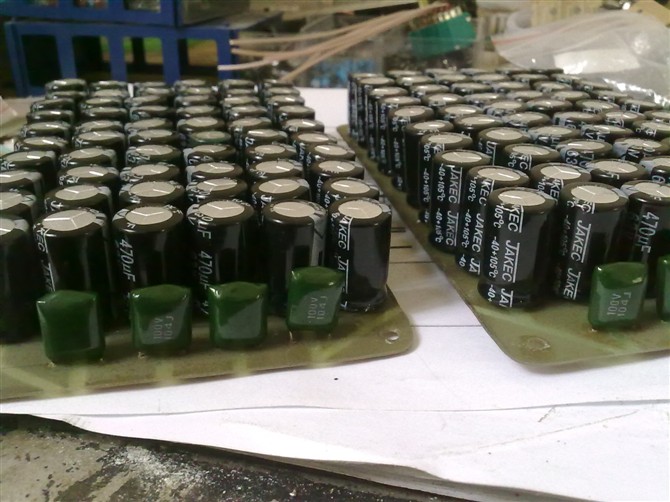

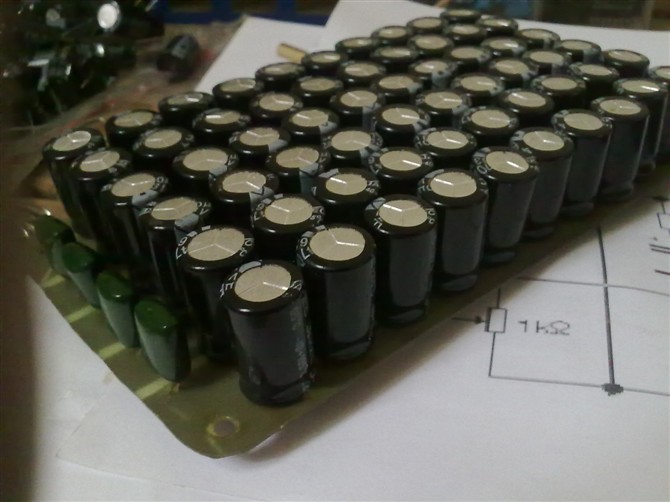

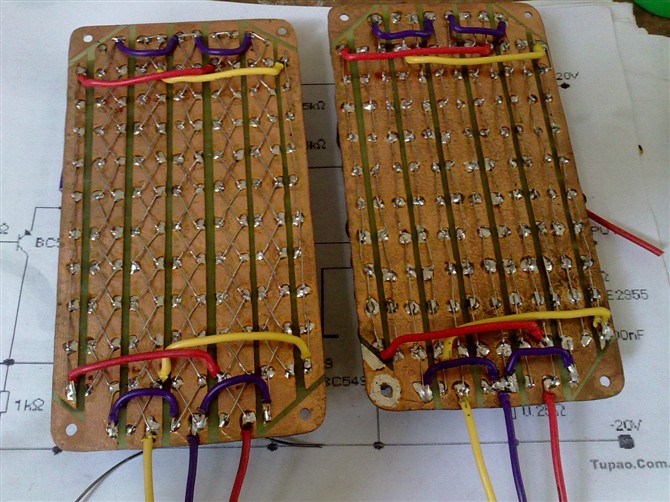

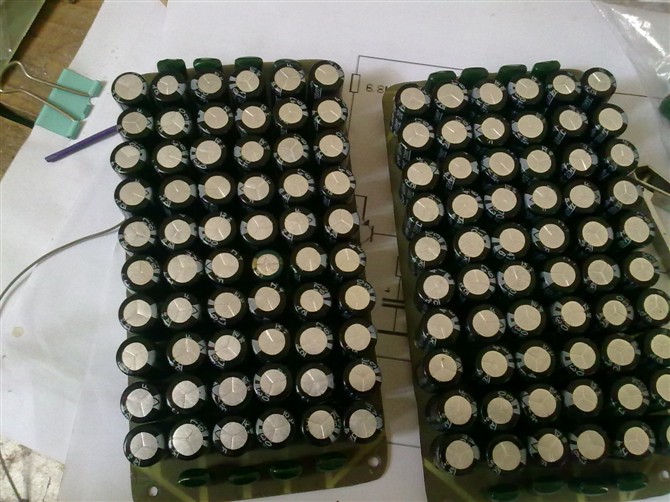

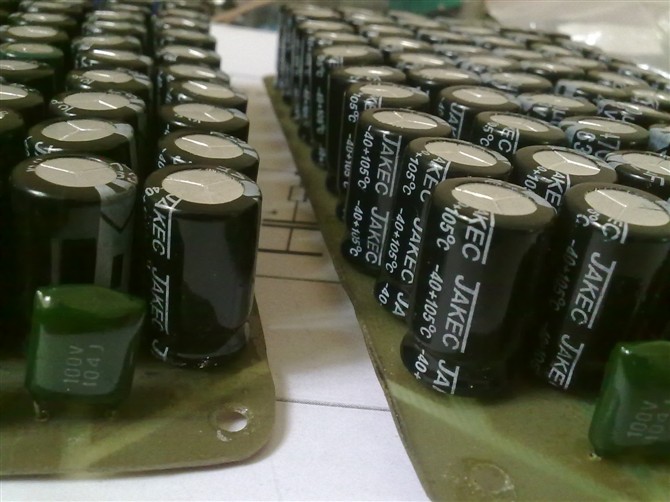

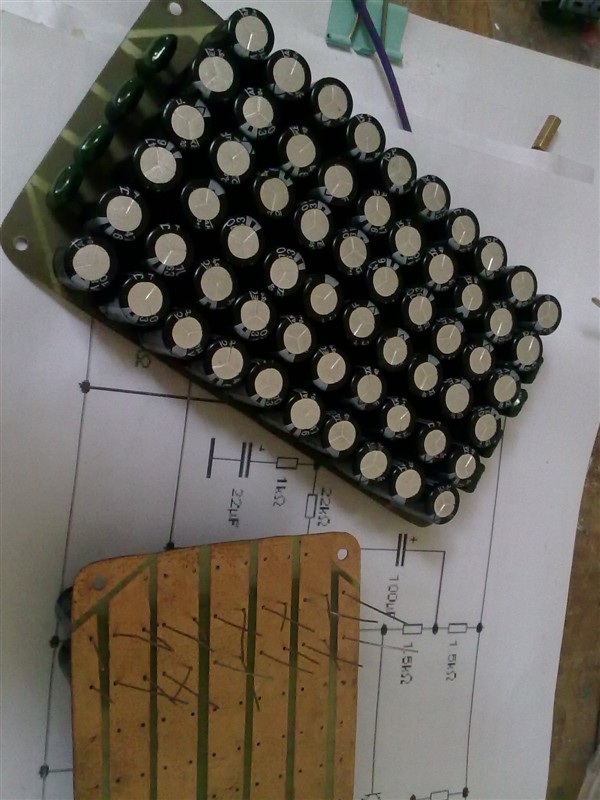

增加了兩塊濾波板，全部用63V470uF的電容，每板60顆，總容量28200uF×2=56400uF。
整機電源濾波容量為11.64萬uF，為功放板提供一個較穩定的電源。

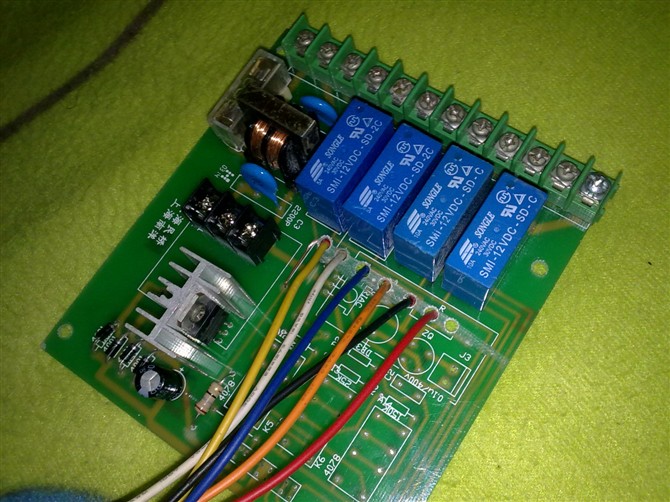

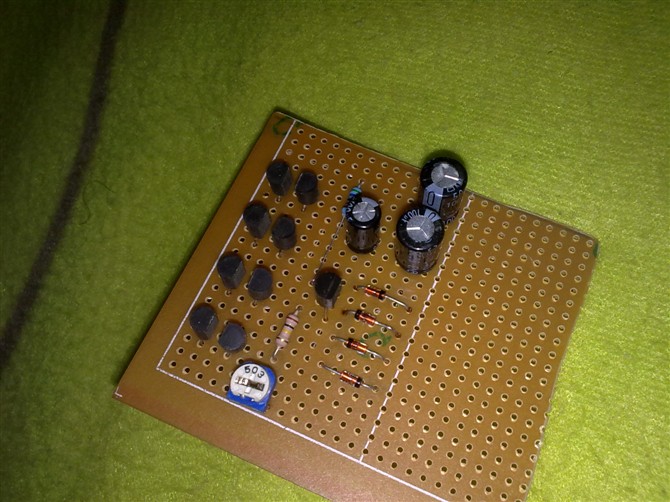

二揚聲器保護延時板

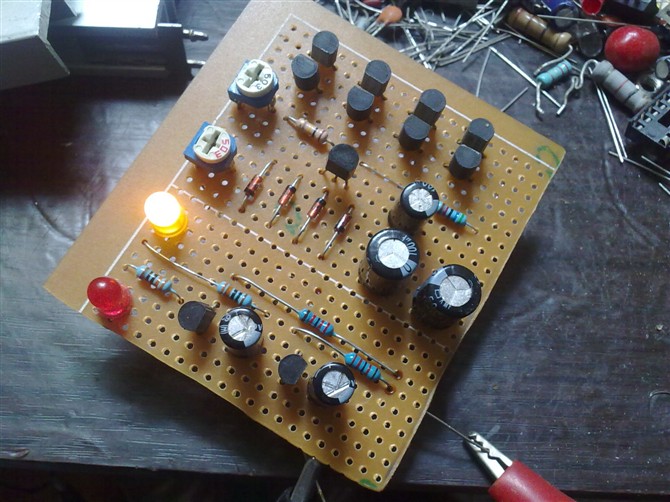

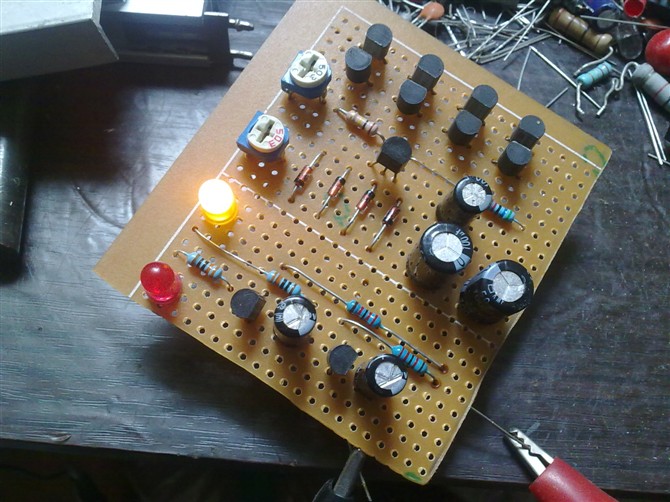

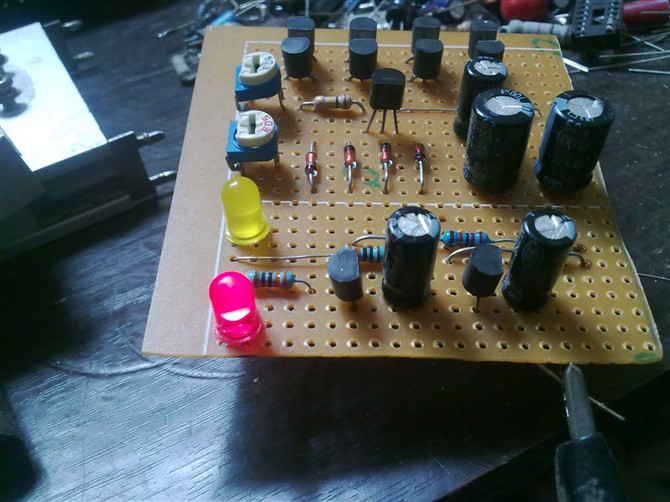

加了個閃爍電路，作用是在繼電器未吸合時指示燈處于閃爍狀態，吸合后正常發光！

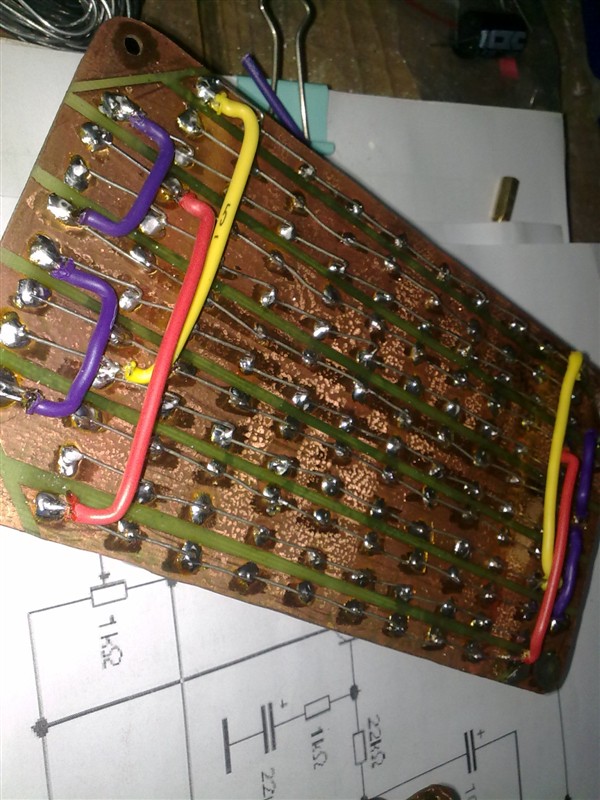

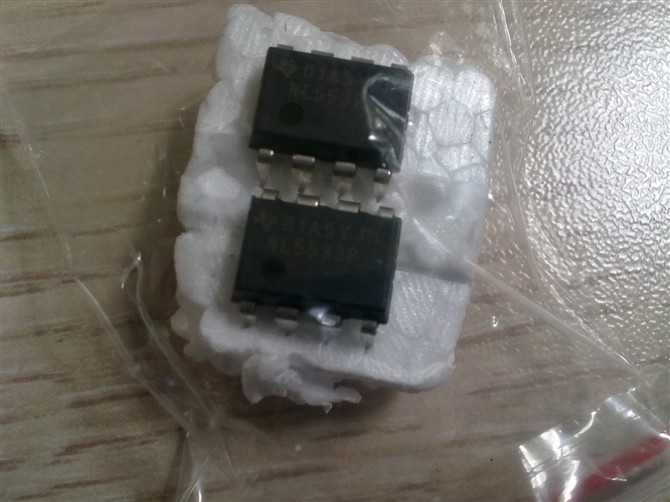

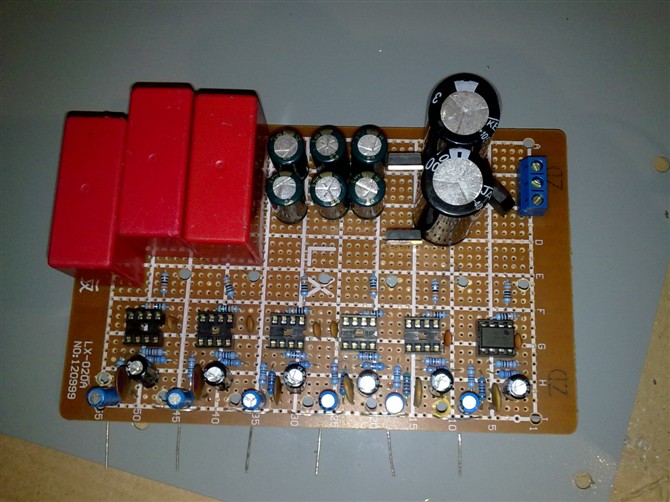

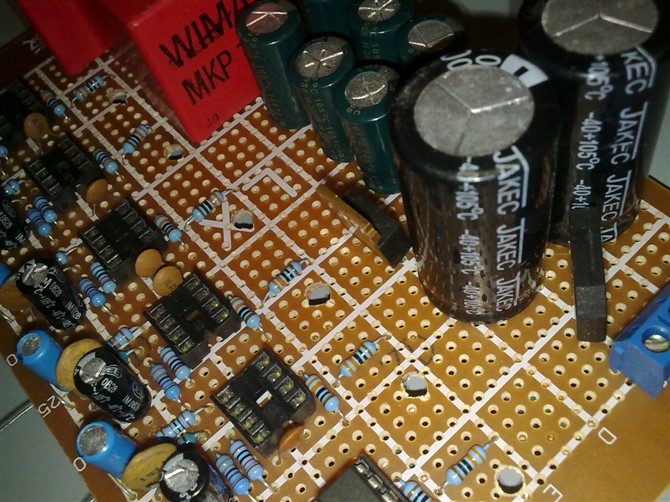

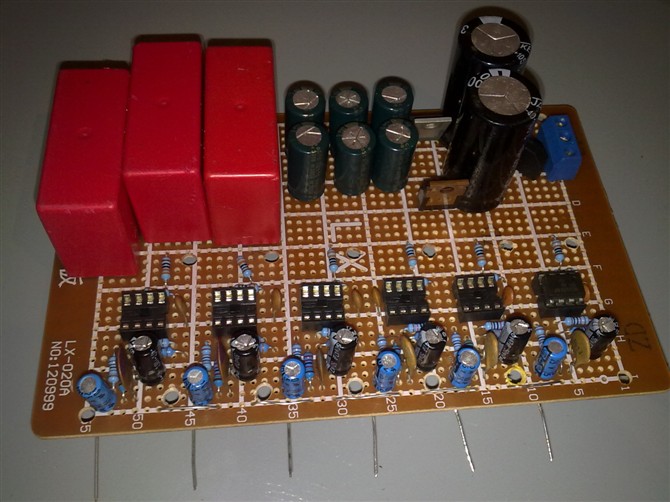

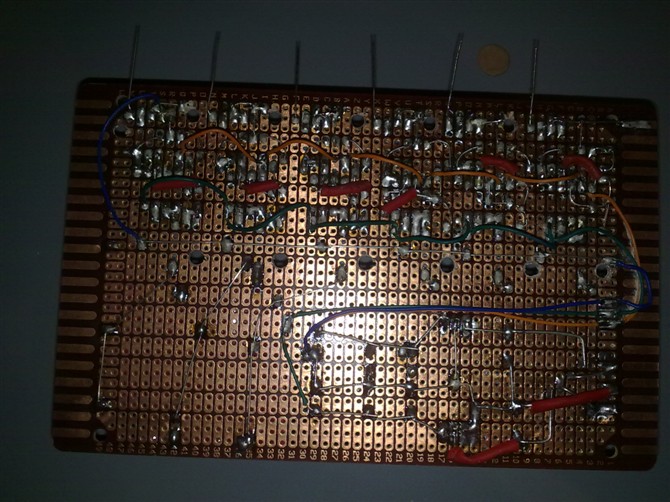

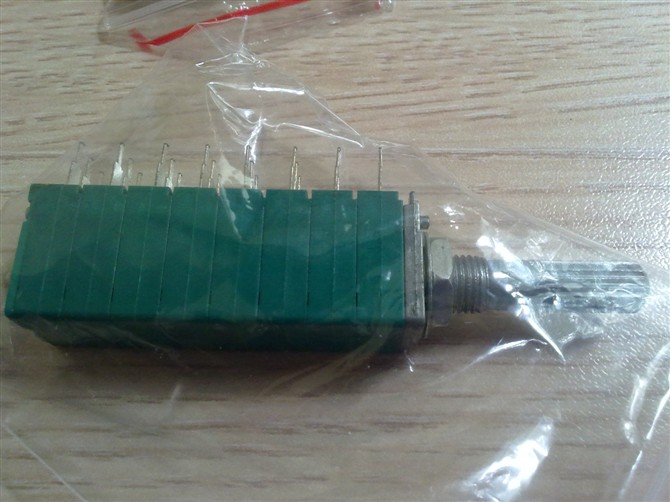

三前置放大，讓LM3886有足夠的推動前級，全部選用NE5532運算放大器

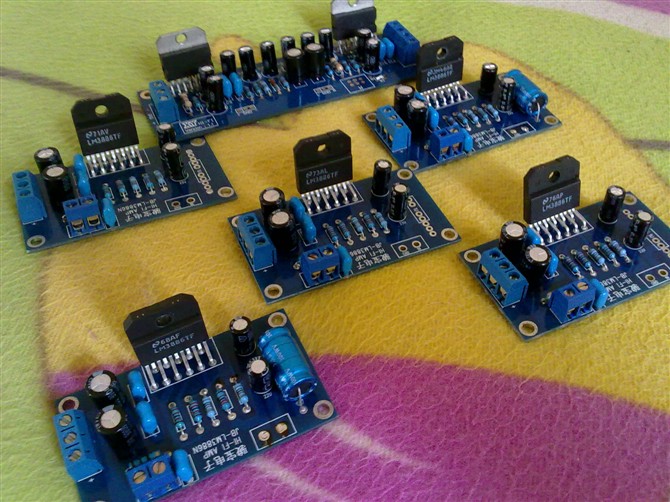

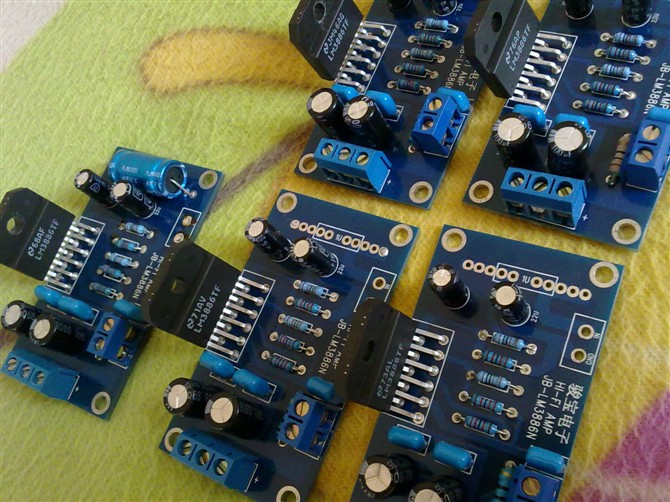

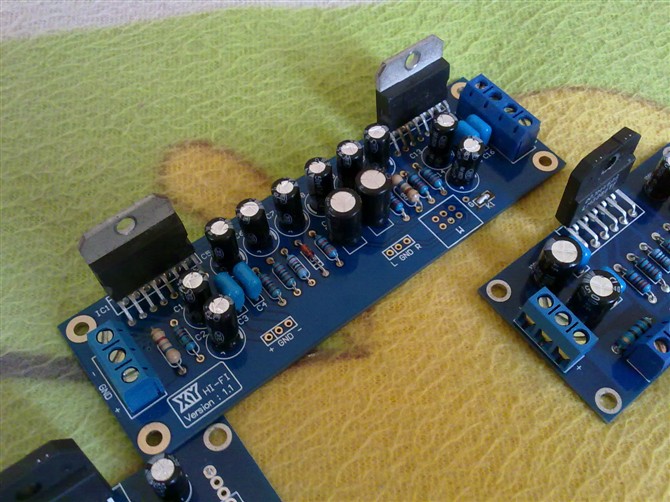

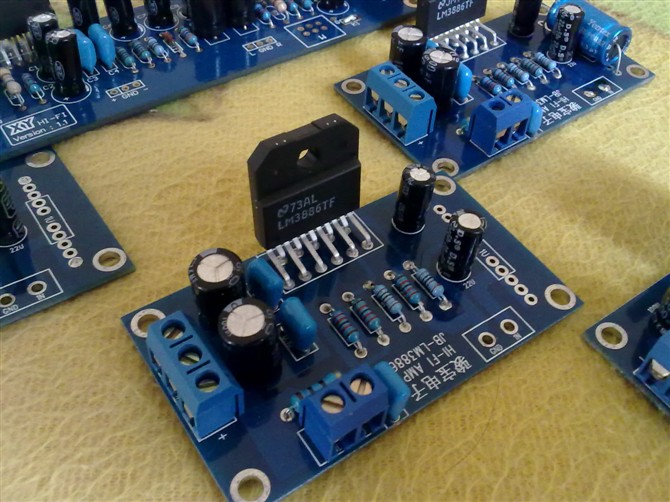

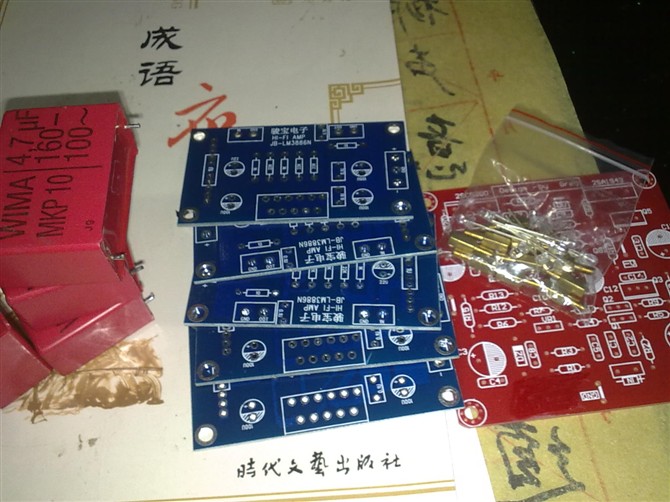

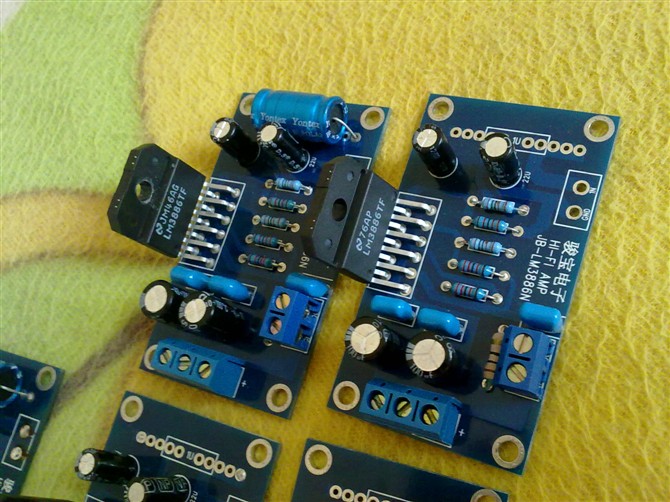

四 LM3886功放板和TDA7293功放板

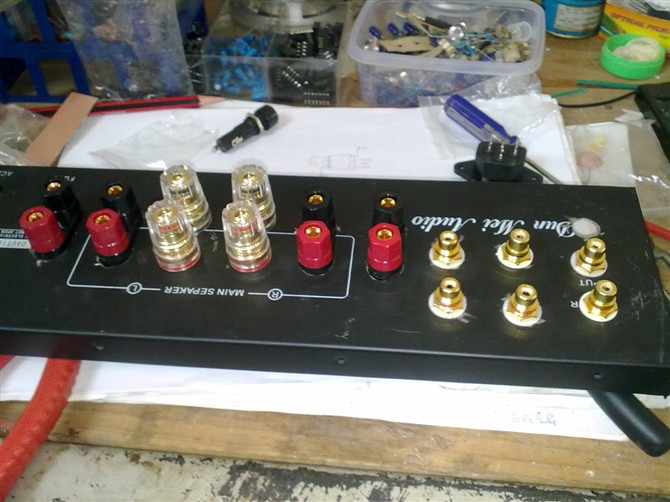

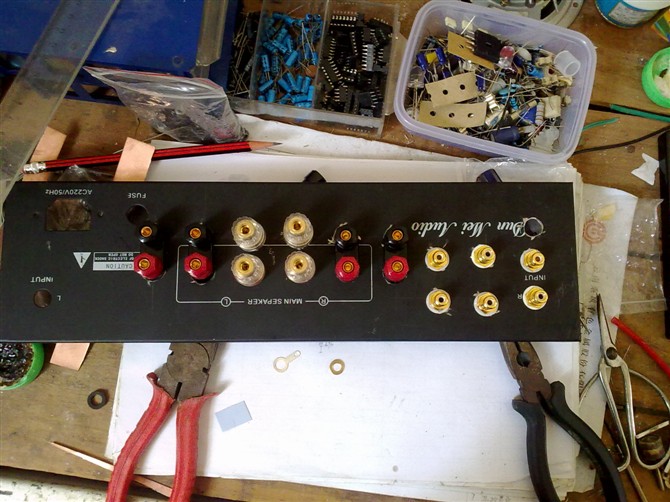

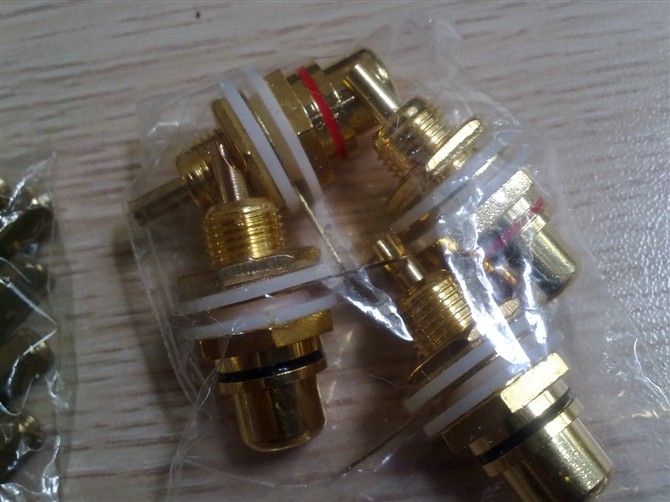

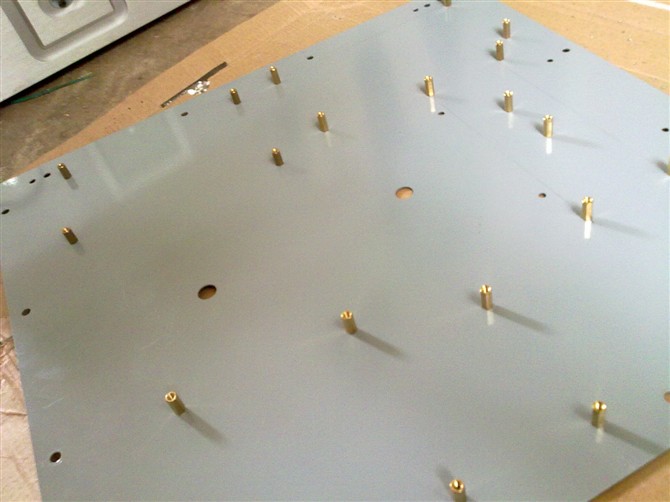

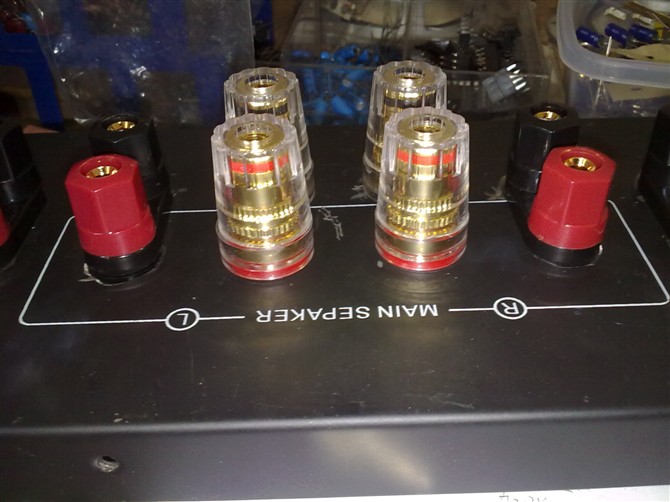

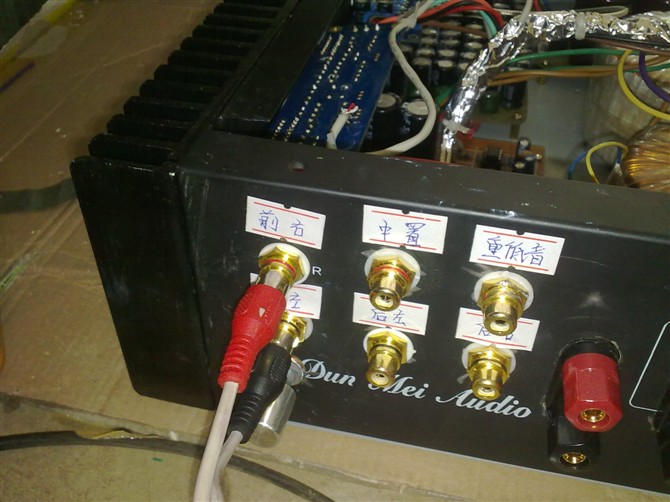

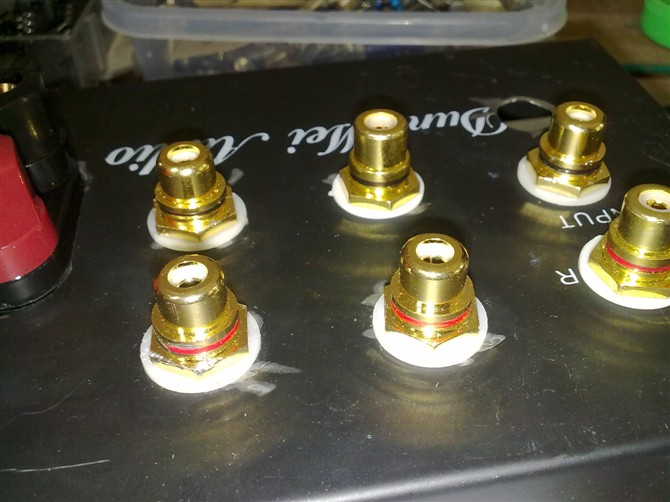

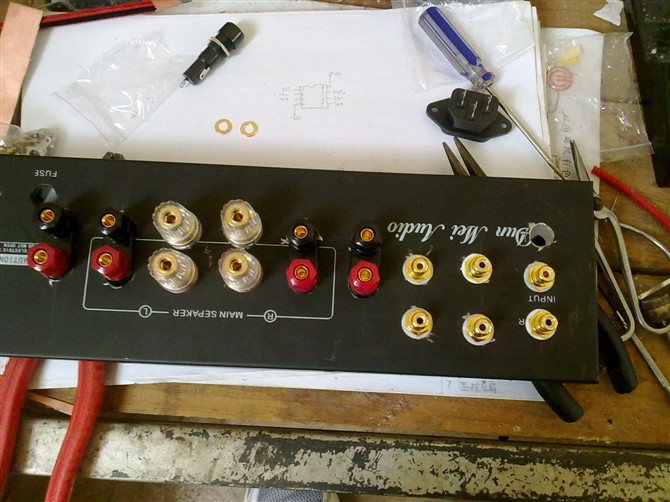

五加工機箱的背面，增加了端口

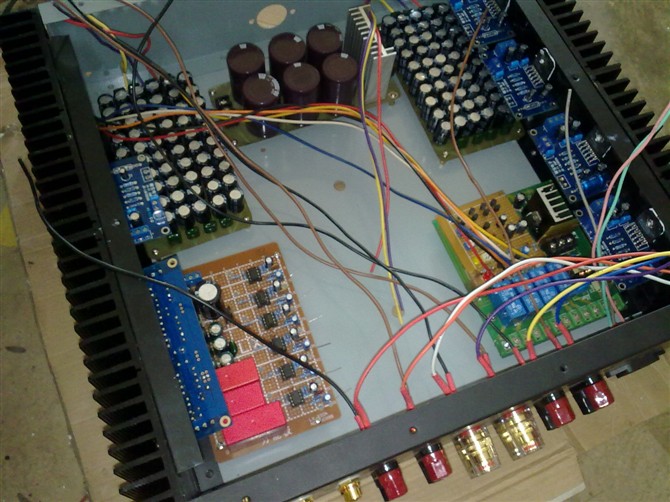

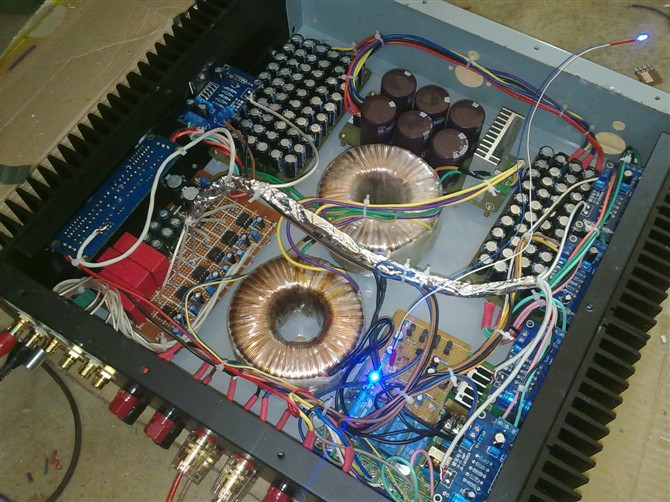

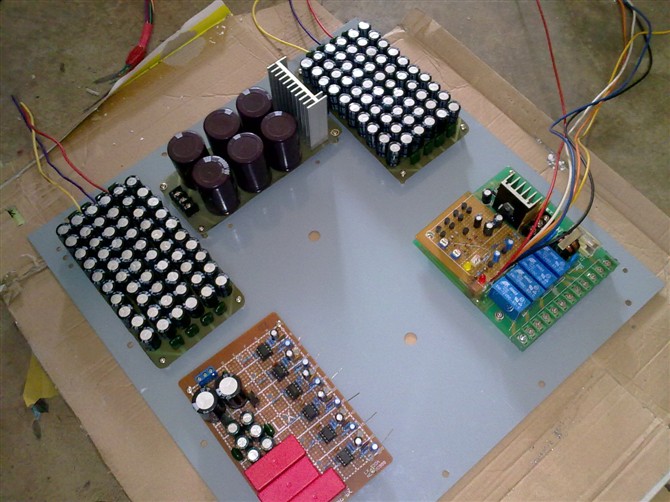

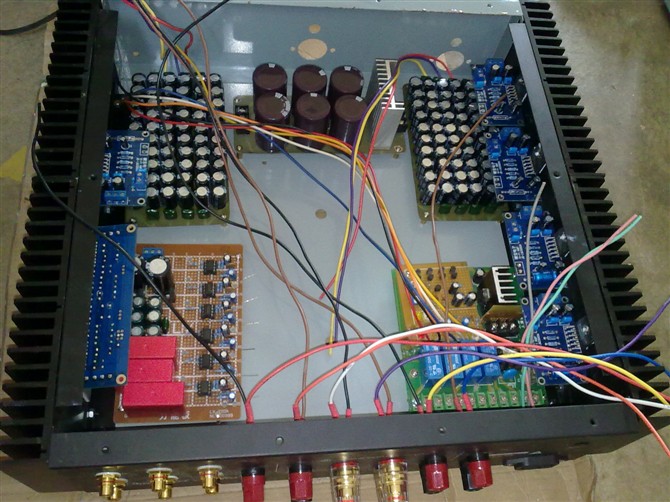

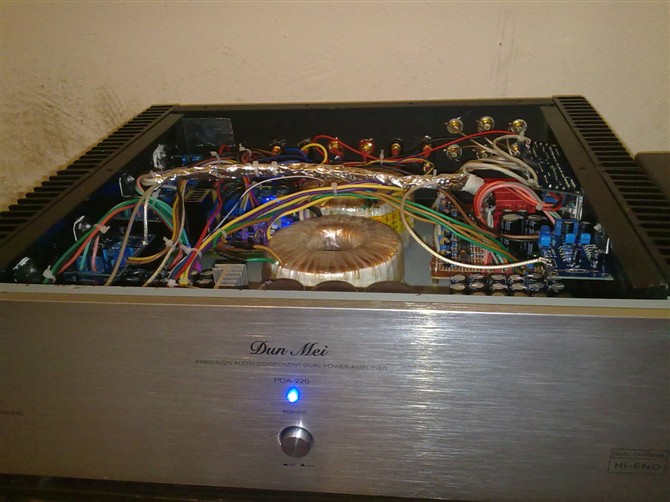

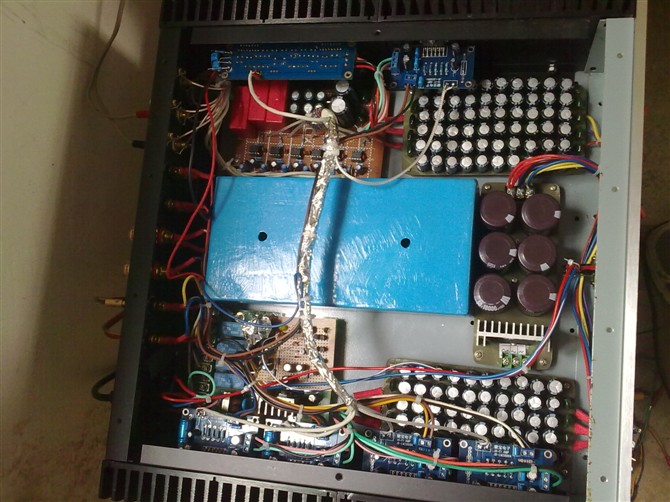

基本成形，準備通電……

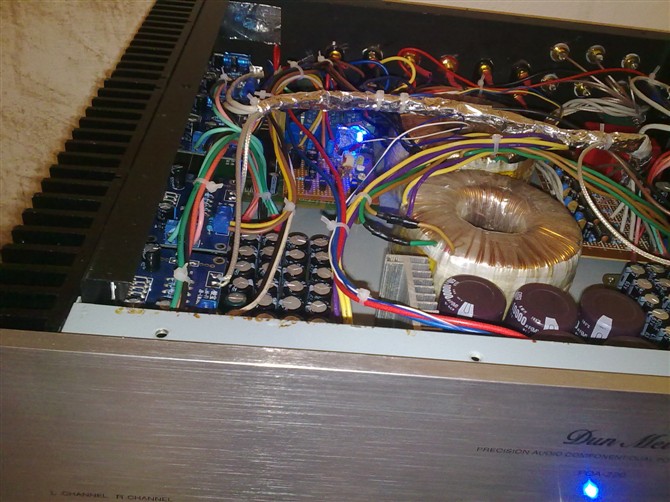

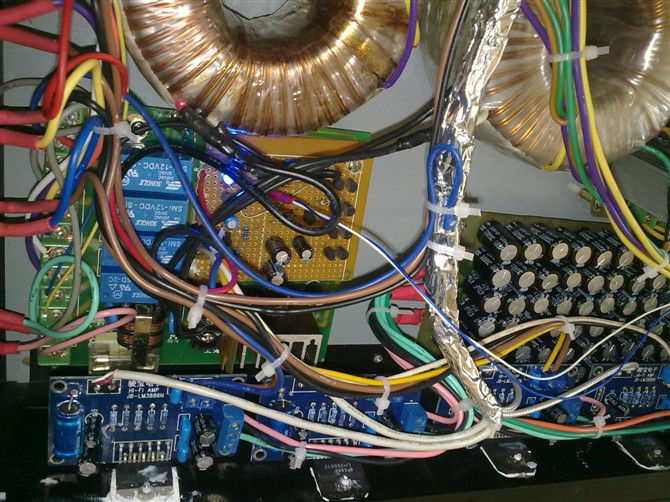

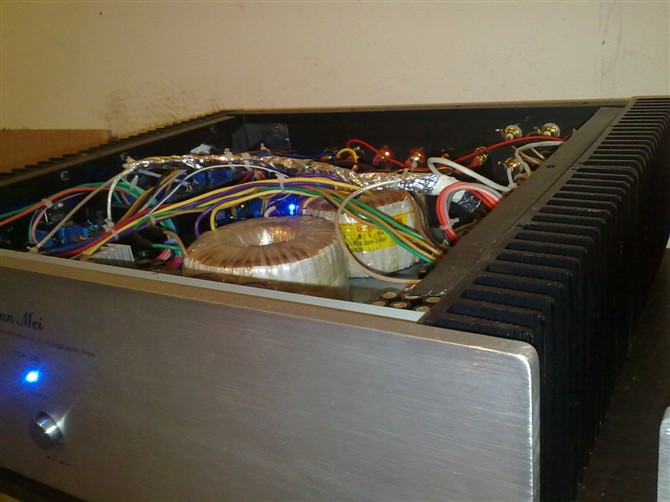

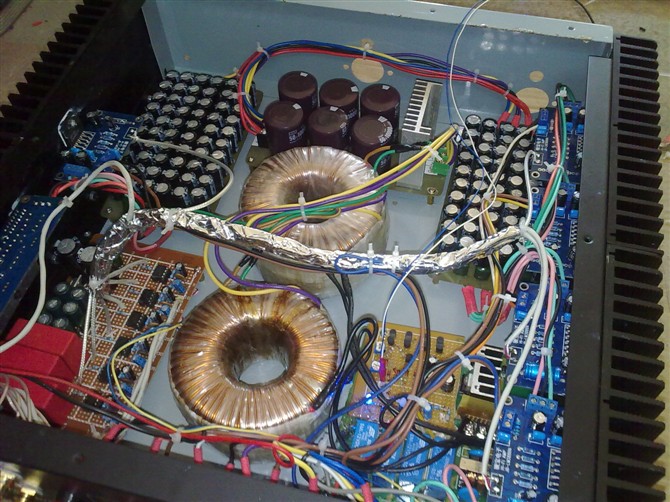

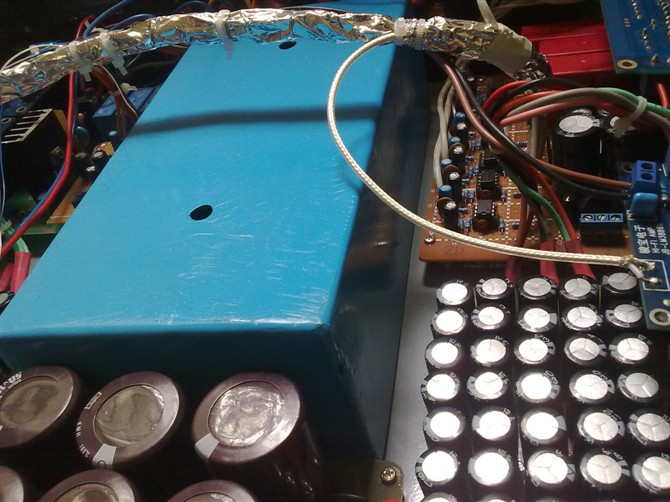

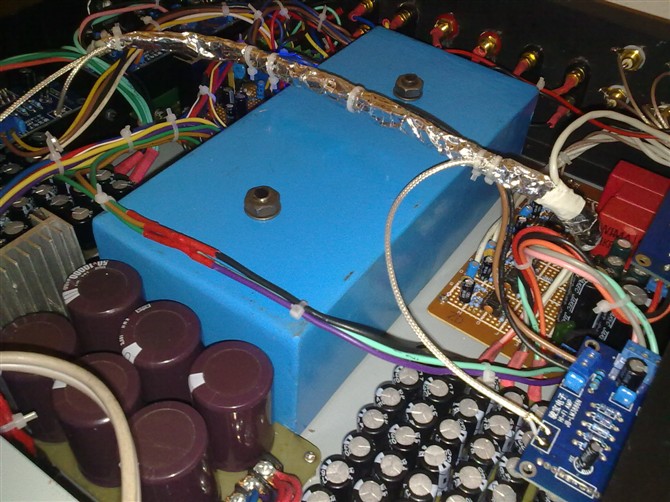

通電后一切正常，音頻輸入線用鋁箔膠帶包了一遍，開機后一點噪音都聽不到。大功告成！接下來就是安裝外殼、面板，再固定連線。

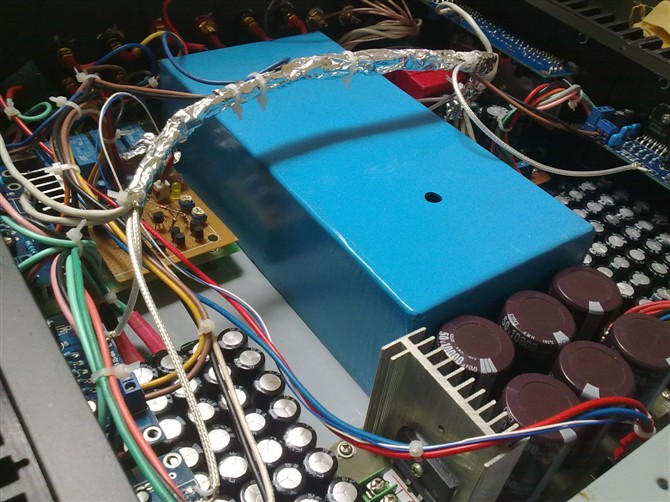

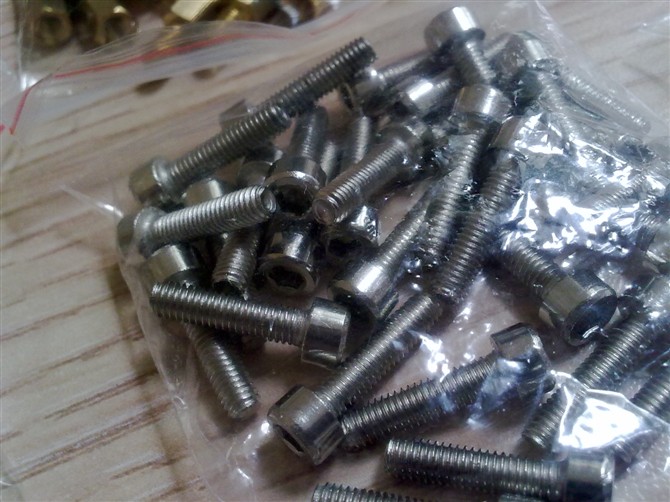

用1mm的鐵板做了一個變壓器罩，這樣可以有效消除變壓器的干擾。要注意的是固定變壓器的螺絲與罩不能連接，開始沒注意后來發現螺絲很燙才明白相當于短路了一匝線圈。所以要注意螺絲與罩之間有一端要絕緣。

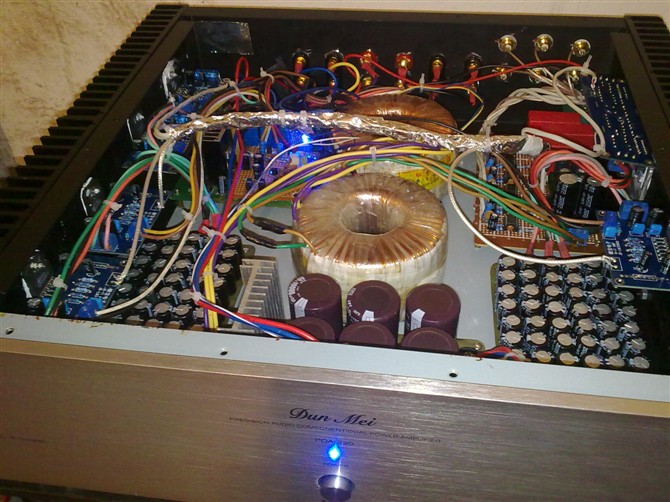

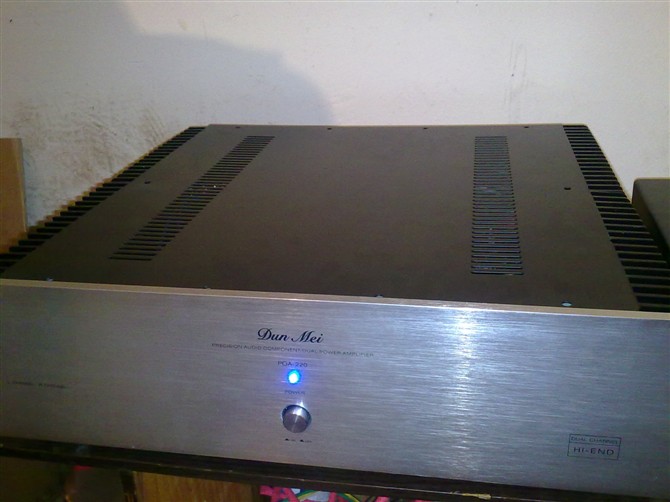

裝機完成！
整機看上去很厚實，家庭用功率足夠了，外觀很棒！配上5.1解碼器，肯定超爽！在音質上LM3886應該毋庸置疑了，絕對屬于發燒級……
