自制LED的白色節能燈

[復制鏈接]
跳轉到指定樓層
樓主
ID:127902 發表于 2016-6-25 00:05 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

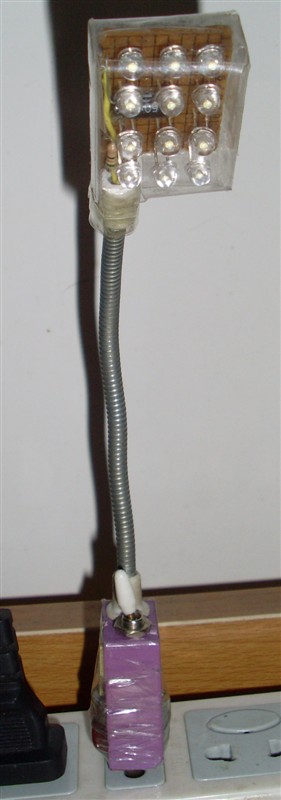

自制12顆LED的白色節能燈
12顆散光型白色高亮度LED、400V/0.33UF降壓電容一個、50V/10UF濾波電容一個、IN4007四個、470K  高壓泄放電阻一個、100歐姆限流保護電阻一個。全波整流。
由于阻容降壓屬恒流源特性，白光LED 導通電壓大概在3V 左右，12只LED電壓大概在36V，設定LED 流過的電流小于20mA：
Ic = 220V-36V/ Xc <20 mA 計算得出Xc>9.2K；
再有:Xc=1 /（2 πf C）計算C >0.346uF；
實際選取0.33uF 安規耐壓交流275V；C2 取10uF/50V；其他R1＝470K；

亮度還行，還一個15W的熒光燈差不多，就是發光面積太小。
