廢物利用：太陽能光控變色小夜燈

ID:113376 · 發表于 2016-6-30 18:44

本帖最后由 cyy998 于 2016-6-30 19:01 編輯

車載空氣凈化器壞掉了拆出來的6V小太陽能板，實測最大短路電流有250mA左右，想著用來充18650應該沒問題，所以這個太陽能光控變色小夜燈也就自然而然的隨之誕生了。小夜燈是之前做的，用5V手機充電器供電，經過這番折騰之后，就徹底節能環保了。

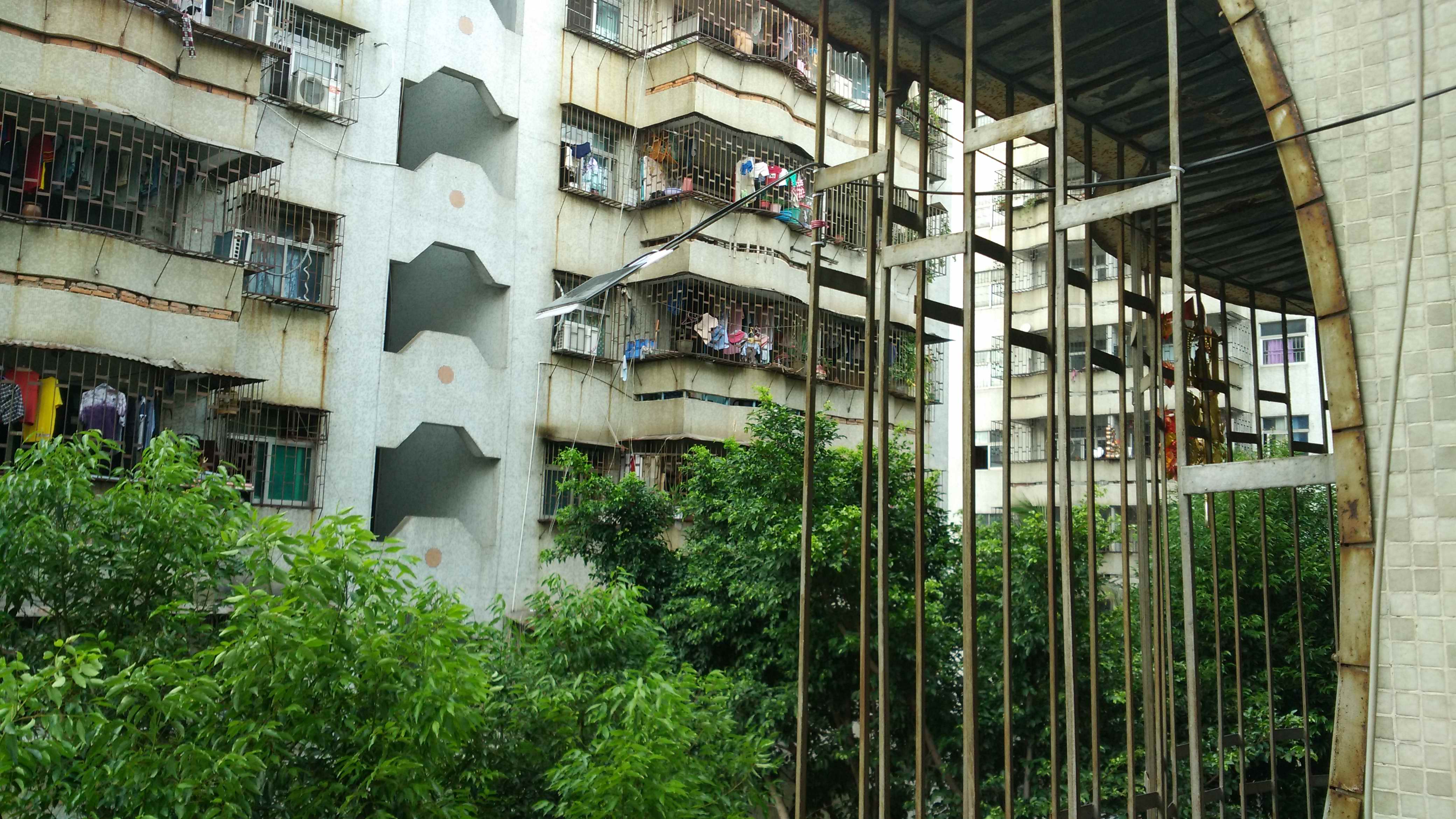

小太陽能板，焊上一個1N4007后，用硅膠粘穩封牢，用亞克力板和粗鐵絲固定到陽臺，防水的。每天從中午12點半到下午4點半大概有4小時左右的光照時間，有陽光的時候直接對電池能產生200mA左右的充電電流，沒陽光的時候也有10mA左右的充電電流。因為電流較小所以采用直接充電（電池有帶保護的）。

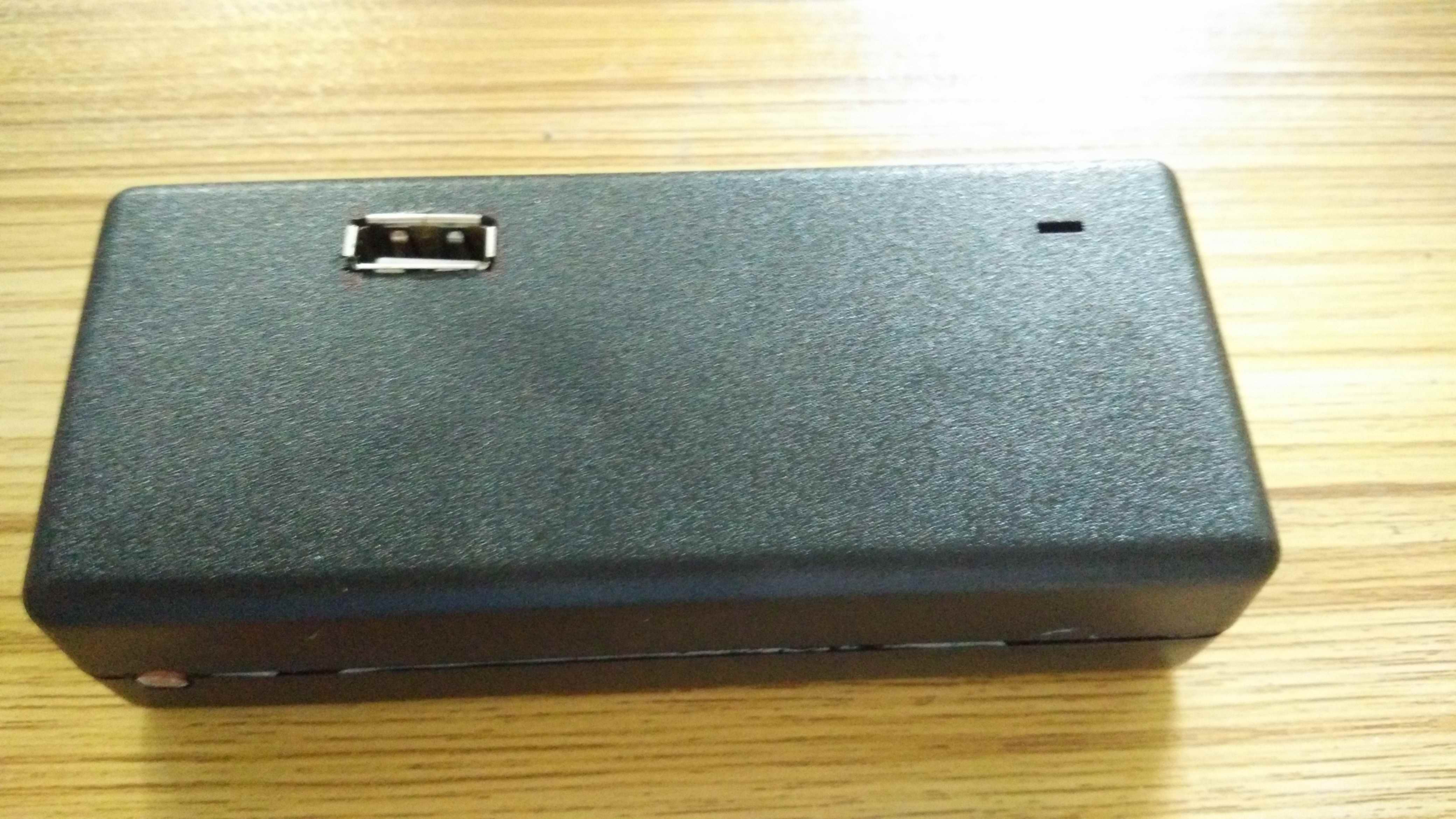

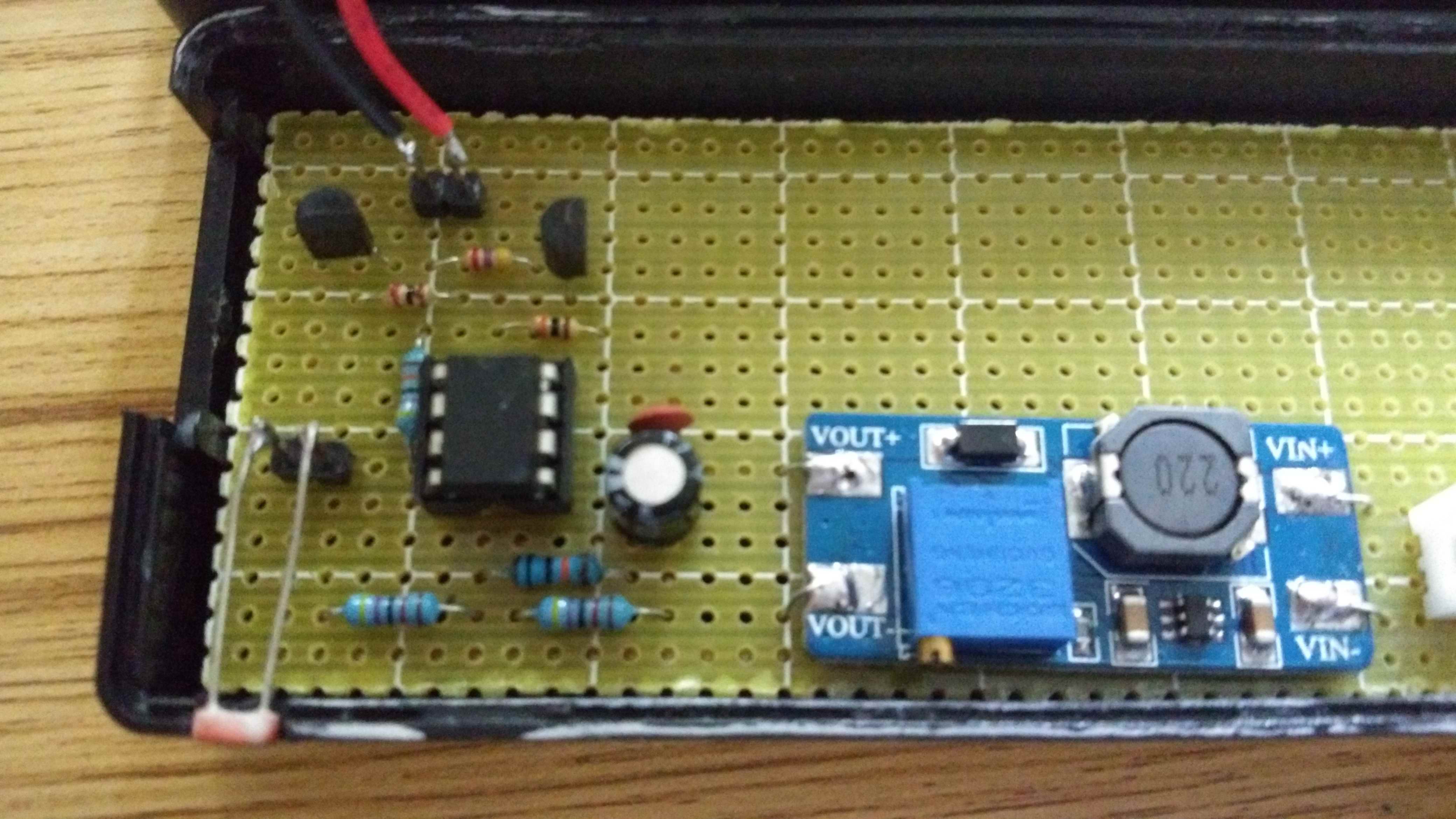

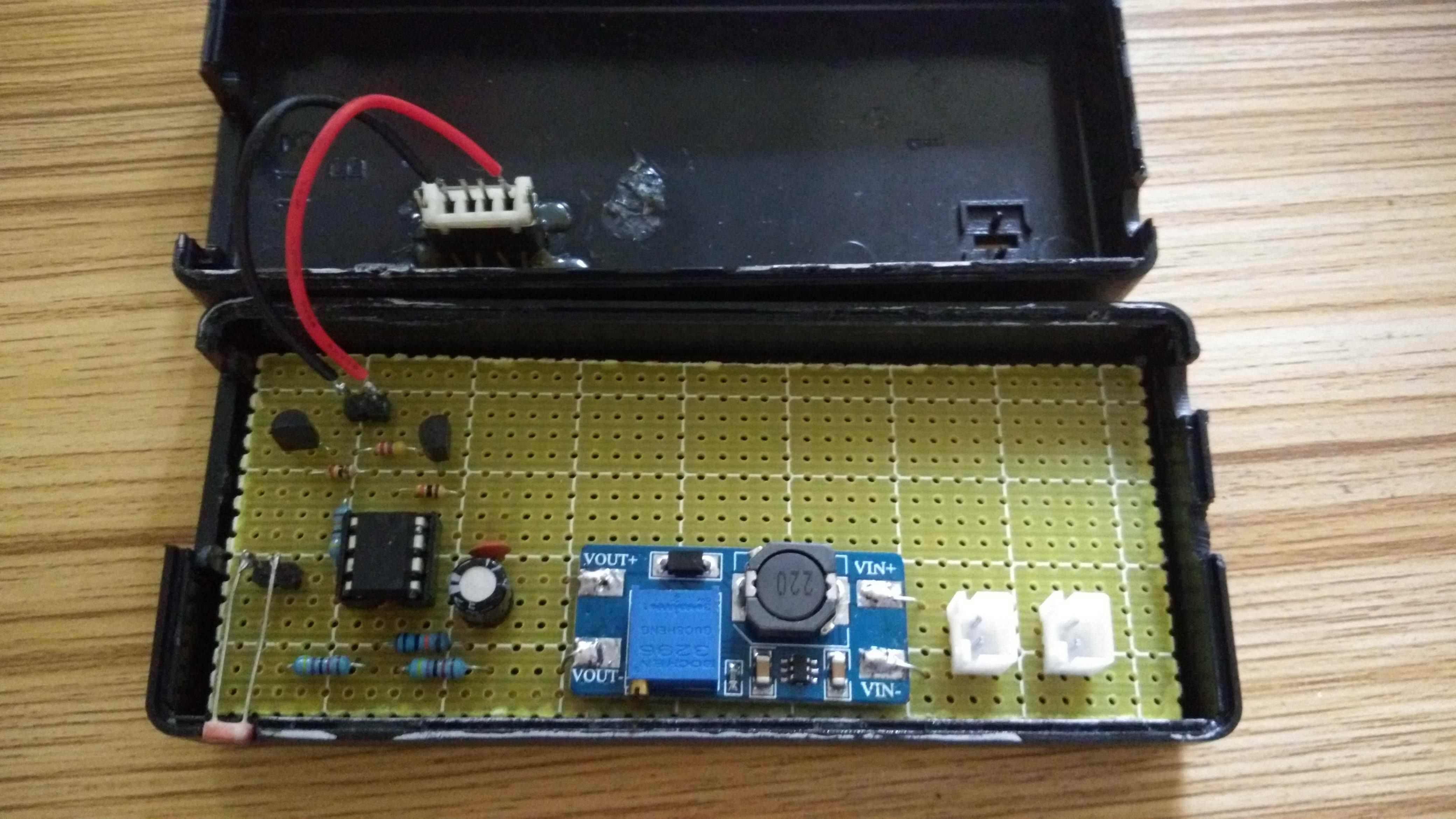

殼子是從朋友工廠拿的，板子家里現成的洞洞板，升壓電路之前用MC34063做了一個，因找不到合適的電感，做出來轉換率太低，所以放棄，買了塊升壓板，效果不錯。光控電路用一塊LM358和幾個常用零件搭建，都是家里現成的東西。實測升壓板和光控電路空載電流都在0.5mA，也就是說白天整塊板子大概只有1mA左右的耗電，基本不影響充電。

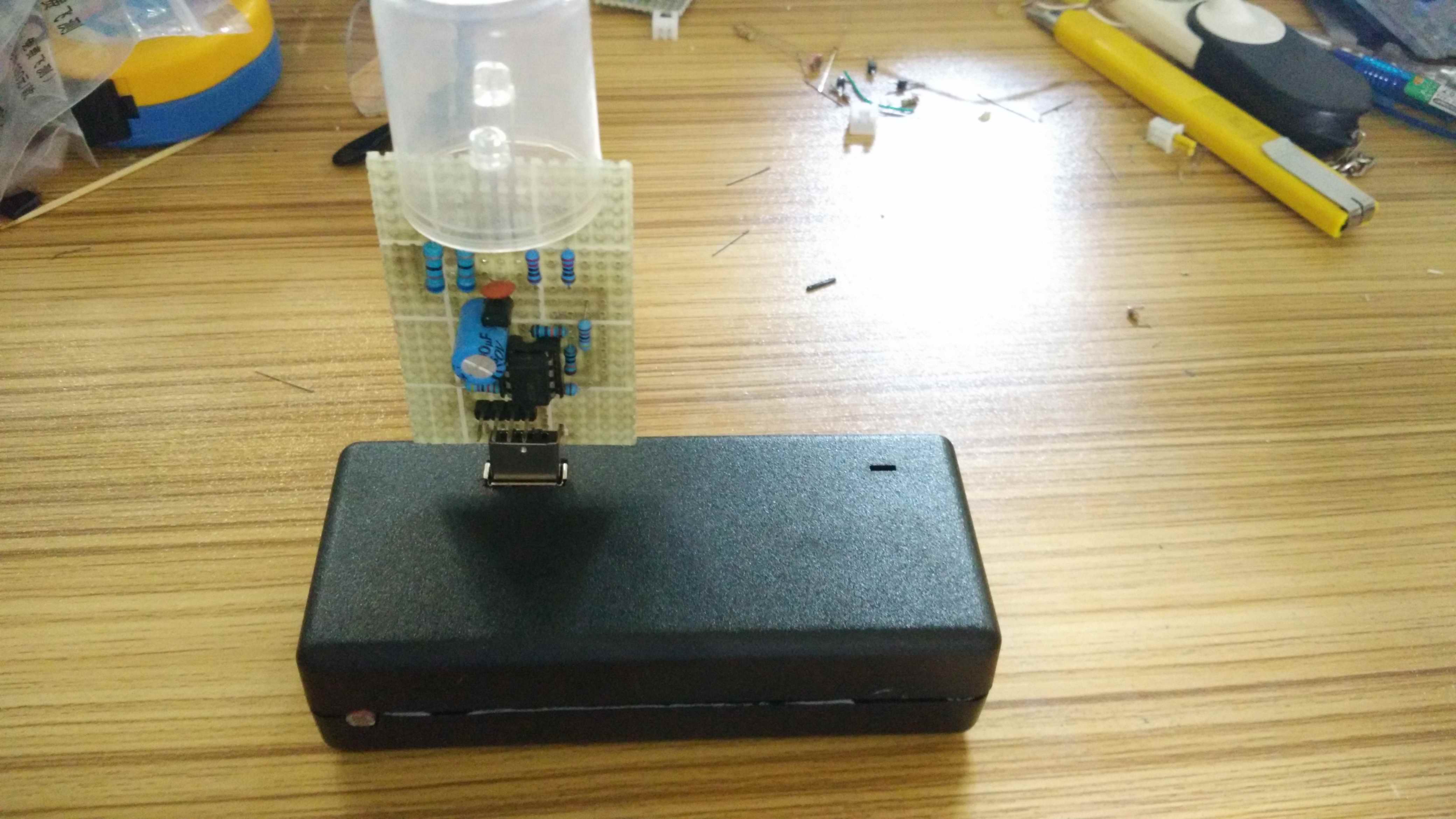

小夜燈是之前做的，工作電流在18mA-43mA之間變化，平均耗電電流在30mA左右，從晚上11點關燈到早上6點鐘天亮總共7個小時電池電壓下降0.06V左右，白天有陽光的情況下對電池充電大概電壓升高0.11V左右，經過幾天的測試，電池應付連續3個陰雨天應該沒多大問題。

最后附上光控原理圖，此次折騰純粹是為了好玩，沒什么實際意義，畢竟一個小太陽能板發不了多少電，一個小夜燈也用不了多少電。就像很多朋友說的：玩太陽能如果不并網就是個燒錢的玩意兒。

ID:137991 · 發表于 2016-8-30 21:49

這房子建筑，好像我家那邊

ID:137349 · 發表于 2019-8-16 23:36

喜歡樓主人生就是折騰！

ID:491875 · 發表于 2019-8-17 11:17

設計的不錯，R8的加入解決了臨界點反復問題。
