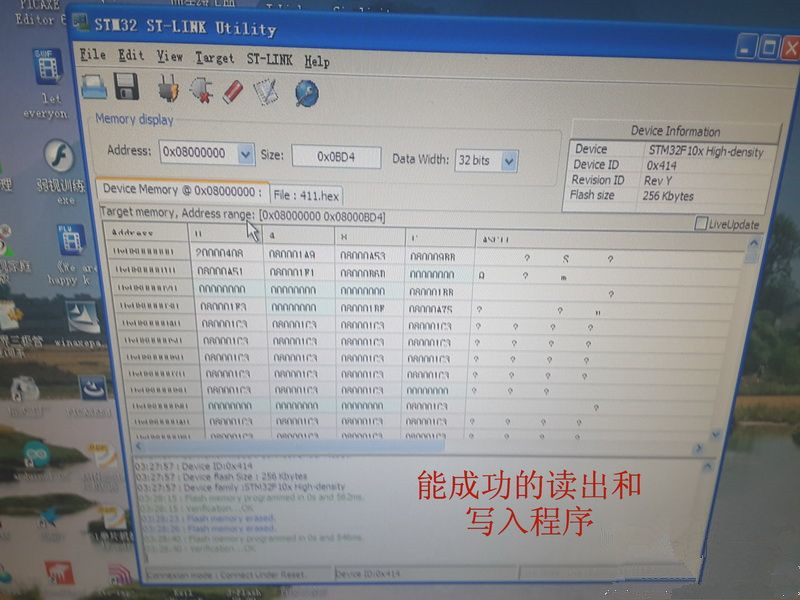

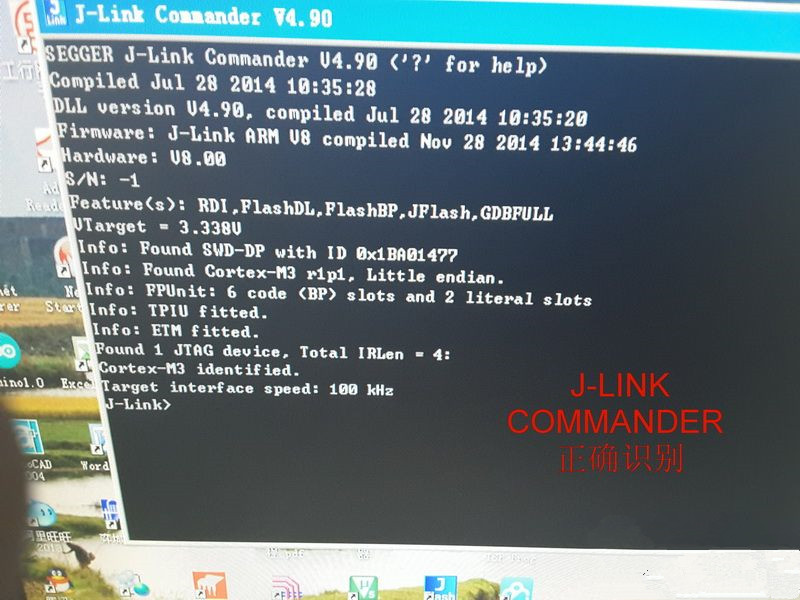

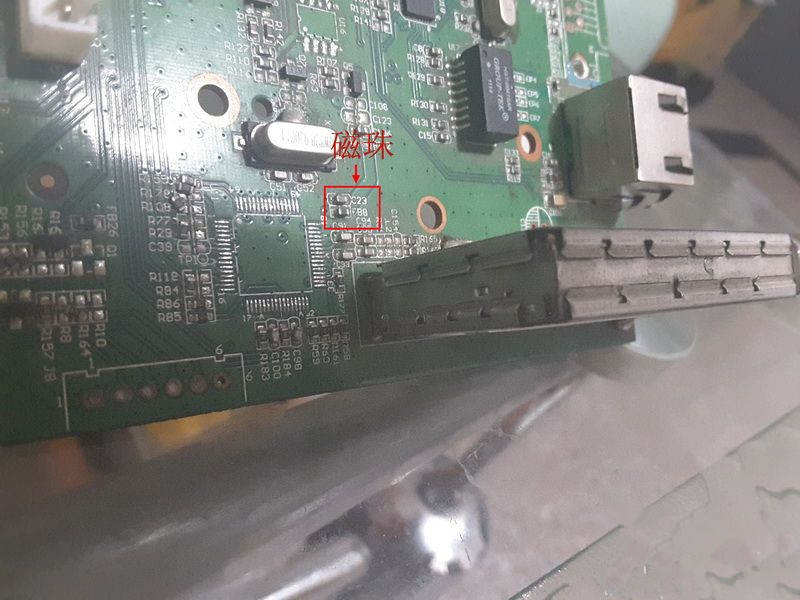

主要驗證下STM32F103RC芯片的功能,以便測試本PCB板的便利性。做了如下實驗,串口,SWD實驗(包括JLINK-V8和STLINK-V2),利用示波器確認所有管腳是否正確連接。在安裝這個系統板時,從報廢的廣電網絡機頂盒上找到了磁珠,根據度娘的介紹,這類磁珠多用于高頻電路,外形像電容,電阻值為零,電路板上的符號為FB。請親們在自己的廢料板上自行尋找。給晶振增加了個插座,便于實驗8M、12M及不用外部晶振的各類效果。把那個復位開關換成常見的按鍵開關。這下板子看上去順眼多了,不要問我怎樣做到的,你們能想到的。特別說明下,USB口的焊接十分費事,經過仔細研究發現,這個USB口只適合用開店寶和飛錢支付的USB口,不要用熱風槍,會把里面的塑料焊化的。焊usb口時用數據線連在Usb口上,可以確保usb口不變形。示波器不但能檢查管腳,而且能對VDD和VSS是否良好焊接也能發現,用鱷魚夾夾住一個針一個一個管腳測量。發現了第12、13腳虛焊。本芯片取自藍牙版威士金融BZ-1,外形類似開店寶BZ-1,內部芯片為STM32F103RC。
