8255擴展

ID:137248 · 發表于 2016-8-27 16:17

求一些關于8255擴展的原理和一些資料，誰有能分享一下么。真的會非常感謝。

ID:111634 · 發表于 2016-8-28 22:19

本帖最后由 zl2168 于 2016-8-28 22:23 編輯

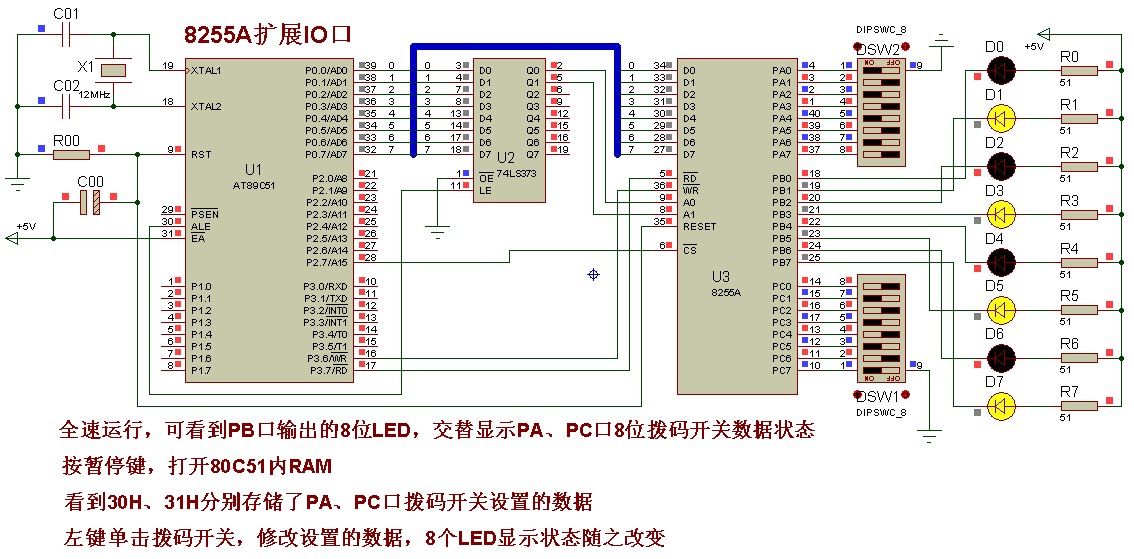

實例36 并行擴展8255

⒈ 8255A簡介

⑴ 引腳與功能

⑵ .工作方式

⒉ 電路設計

⒊ 程序設計

⒋ Keil調試

⒌ Proteus仿真

先Proteus仿真一下，確認有效。

實例36 并行擴展8255.rar (39.15 KB, 下載次數: 34)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2016-8-28 22:25

本帖最后由 zl2168 于 2016-8-28 22:26 編輯

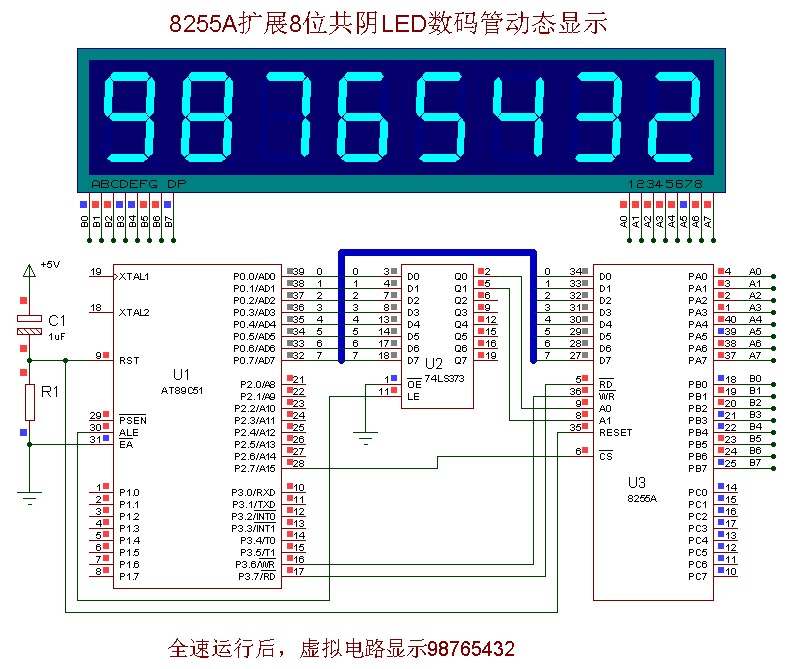

實例60 8255A擴展8位LED數碼管動態顯示

先Proteus仿真一下，確認有效。

實例60 8255A擴展8位LED動態顯示.rar (40.19 KB, 下載次數: 24)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:137248 · 發表于 2016-8-29 14:03

呃呃。。那個文件怎么打開呀？

ID:111634 · 發表于 2016-8-30 13:26

水分子發表于 2016-8-29 14:03
呃呃。。那個文件怎么打開呀？

仿真文件用proteus軟件打開。

ID:137248 · 發表于 2016-8-30 21:42

我。。。沒有proteus軟件、。。

ID:137248 · 發表于 2016-8-30 22:14

沒有程序也沒有硬件原理講解啊，只有protues軟件仿真而已。這個怎么學啊。。。

ID:105146 · 發表于 2016-8-31 00:13

個人觀點，8255、8155在設計中，最好不用，太老了……不學也罷！

ID:137248 · 發表于 2016-9-3 09:18

可是我有比賽，而且不用8255擴展的話，端口會不夠，會很麻煩。所以必須得學啊。

ID:111634 · 發表于 2016-9-3 11:11

本帖最后由 zl2168 于 2016-9-3 11:14 編輯

8255、8155是上世紀八十年代為單板機配套的外圍元件，太老了，實用中早就淘汰，但據說，考研也還有8255的考題，老教授熟悉啊！因此，引來被動跟風：許多教材上有，許多實驗設備上有，許多競賽要用。

ID:111634 · 發表于 2016-9-3 11:22

不過，若不是指定要用8255，僅用于擴展I/O口，則大可不必用8255，8255是并行擴展，要占用P0口P2口，性價比低，可用串行擴展。

ID:137248 · 發表于 2016-9-4 09:20

我現在還是個初學者啊，目前的狀況我想先將這個比賽應付過去，所以這個8255現在一定要學啊。還是請各位高手能給一點資料，還有12864液晶畫表格圖像那些的資料。我們老師現在還沒有來給我們上課，都是我們自學的，教科書上的那些又有些難理解，還希望高手們幫幫我，謝謝

ID:111634 · 發表于 2016-9-5 11:08

本帖最后由 zl2168 于 2016-9-5 11:15 編輯

前面不是已經給你推薦了2個實例嗎？為什么不去看看？
先protues仿真一下，確認有效有用，再看看給你推薦的書（可到書店去免費看），肯定大有收獲。
比你瞎子摸象或聽人忽悠有效有用得多，不會騙你！！！！！

ID:111634 · 發表于 2016-9-5 11:20

水分子發表于 2016-9-4 09:20
我現在還是個初學者啊，目前的狀況我想先將這個比賽應付過去，所以這個8255現在一定要學啊。還是請各位高手 ...

“教科書上的那些又有些難理解”，不等于所有教科書都難理解，關鍵是選準書，當然你不可能“海選”，有人給你誠意推薦，你為什么不走捷徑？

ID:137248 · 發表于 2016-10-15 16:35

zl2168 發表于 2016-9-5 11:20
“教科書上的那些又有些難理解”，不等于所有教科書都難理解，關鍵是選準書，當然你不可能“海選”，有人 ...

是那本《單片機實驗實訓100例》的書嗎？

ID:111634 · 發表于 2016-10-15 19:57

本帖最后由 zl2168 于 2016-10-15 20:08 編輯

是那本《單片機實驗實訓100例》的書。先去圖書館或書店翻翻吧！眼見為實，不要被人忽悠了。
