51單片機呼吸燈仿真+源程序+電路原理圖

[復制鏈接]
ID:137190 發表于 2016-8-31 18:08 | 顯示全部樓層 |閱讀模式

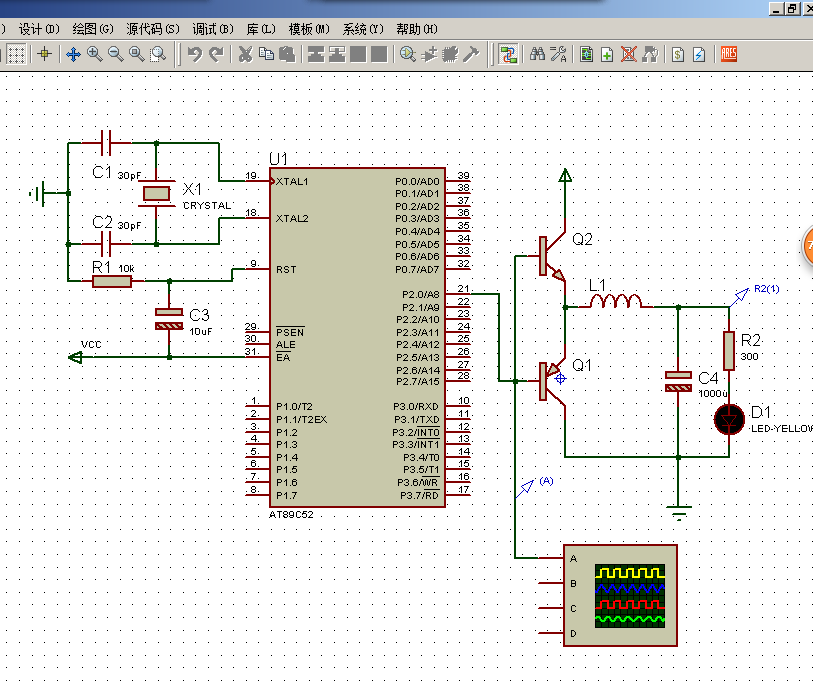

51單片機呼吸燈仿真
51單片機呼吸燈源程序如下
  1. #include <AT89X52.h>

  3. #define MAX 0x50   //定時上限定義
  4. #define MIN 0x00   //定時下限定義
  5. #define TIMELINE 11         //時間分頻常數
  6. #define TRUE  1
  7. #define FALSE 0             //標志位常數

  9. unsigned int TimeCounter;
  10. bit ArrowFlg = 0;         //方向標志位
  11. unsigned char upCounter,downCounter;    //增加計數器和減少計數器

  13. sbit LED=P2^0;

  15. //T0的中斷服務子函數
  16. void T0Deal() interrupt 1 using 0
  17. {
  18.         TH0=0xf1;
  19.         TL0=0xf1;
  20.         TR0=1;
  21.         TimeCounter++;  //定時計數器增加
  22.         if(TimeCounter == TIMELINE)
  23.         {
  24.                 if((upCounter == MAX)&&(downCounter == MIN))  //計數方向標志位切換
  25.     {
  26.       ArrowFlg = FALSE;
  27.     }
  28.                 if((upCounter == MIN)&&(downCounter == MAX))
  29.     {
  30.       ArrowFlg= TRUE;
  31.     }
  32.                 if(ArrowFlg == 1)   //如果是增加計數
  33.     {
  34.       upCounter++;
  35.       downCounter--;
  36.     }
  37.                 else               //如果是減少計數
  38.     {
  39.       upCounter--;
  40.       downCounter++;
  41.     }
  42.                 TimeCounter=0;
  43.         }
  44. }
  45. //延時函數
  46. void Delay(unsigned int i)
  47. {
  48.         unsigned int j;
  49.         while(i--)
  50.         {
  51.                 for(j=0;j<32;j++);     //延時
  52.         }
  53. }

  55. void main()
  56. {
  57.         upCounter = MIN;
  58.         downCounter = MAX;     //計數器初始化
  59.         TMOD = 0x01;          //設置定時器工作方式
  60.         TH0 = 0xF0;
  61.         TL0 = 0xF0 ;          //T0初始化值
  62.         EA = 1;
  63.         ET0 = 1;              //開中斷
  64.         TR0 = 1;              //啟動T0
  65.         while(1)
  66.         {
  67.                 LED=0;            //輸出變化的PWM波形
  68.                 Delay(downCounter);
  69.                 LED=1;
  70.                 Delay(upCounter);
  71.         }
  72. }
復制代碼



51單片機呼吸燈電路原理圖

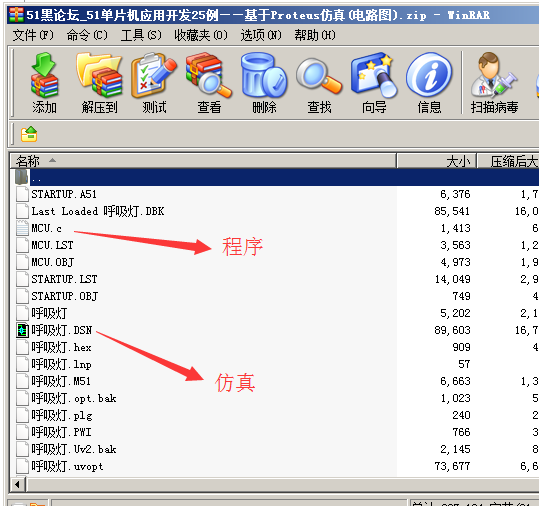

所有資料下載：http://www.zg4o1577.cn/bbs/dpj-54940-1.html


回復

使用道具 舉報

ID:216258 發表于 2018-1-24 10:33 | 顯示全部樓層
請問樓主，如何在亮度最大及最暗的地方設置延時點，延時的時間是可以調整的，程序要如何更改?謝謝
回復

使用道具 舉報

ID:155775 發表于 2016-12-18 23:46 | 顯示全部樓層
謝謝樓主，學習了
回復

使用道具 舉報

ID:155687 發表于 2016-12-18 19:51 | 顯示全部樓層
呼吸燈是什么的
回復

使用道具 舉報

ID:155687 發表于 2016-12-18 19:50 | 顯示全部樓層
學習學習不錯不錯溜了溜了
回復

使用道具 舉報
