8259A的proteus仿真實例帶程序源碼

ID:137190 · 發表于 2016-9-4 22:44

程序源碼如下：

.MODEL SMALL
.8086
.stack
.data
LED byte 00000001B
.code
start:
cli
mov ax,0 ; init interrupt vector TABLE
mov ds,ax
mov si,0
mov cx,80H
mov ax,offset intx
mov bx,seg intx
l: mov [si],ax
mov [si+2],bx
add si,4
loop l
mov si,60h*4 ; init INT1 interrupt vector
mov ax,offset int0
mov [si],ax
mov ax,seg int0
mov [si+2],ax
mov ax,@data
mov ds,ax
mov dx,206h ; init 8255
mov al,10000000b
out dx,al
JMP $+2
mov al,LED
mov dx,200h
out dx,al
JMP $+2
mov al,00010011b ; init 8259
mov dx,210h
out dx,al ; ICW1
JMP $+2
mov al,60h
mov dx,212h
out dx,al ; ICW2
JMP $+2
mov ax,00000001h
out dx,al ; ICW4
JMP $+2
mov ax,0
out dx,al ; OCW1
JMP $+2
sti
jmp $
int0 proc
rol LED, 1
mov al, LED
MOV dx, 200h
out dx, al
jmp $+2
mov al,20h
mov dx,210h
out dx,al
jmp $+2
iret
int0 endp
intx proc
ror LED, 1
mov al, LED
MOV dx, 200h
out dx, al
jmp $+2
mov al,20h
mov dx,210h
out dx,al
jmp $+2
iret
intx endp
END start

復制代碼

對于8259A的仿真我倒是做成了，可是成功的很郁悶，其實大家很多做的就差最后一點了。
1.首先原來軟件的8259改成8259A（加幾個字符）大家應該都知道，我不說這個了。
2.經過反復的實驗，我發現雖然仿真的時候看到8259A在第二個INTA返回給8086的中斷號是對的，但是實際上到了8086那里這個中斷號就變了，而且好像變成隨機的了。因此，如果你只有一個中斷，那你就把整個中斷向量表的所有表項全部填上該中斷處理程序的入口地址，你就會發現，當中斷來的時候，中斷處理程序被執行了，當然前提是你的程序沒有錯誤。
我把我做的給大家做示范吧，不過大家注意修改一下“Code Generation Tool “ 中的設置

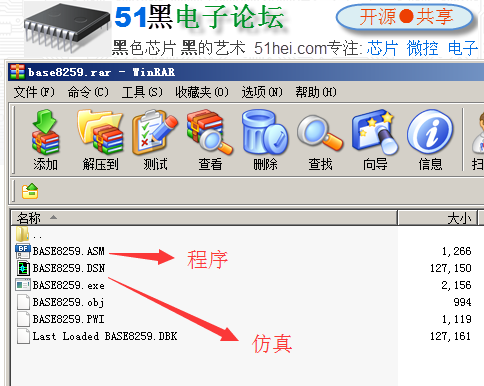

8259A仿真實例所有資料下載：

base8259.rar (39.25 KB, 下載次數: 113)

ID:189935 · 發表于 2017-4-16 18:22

;jmp $

;8086模型有問題，它取得的中斷號是最后發到總線上的數據，并不是由8259發出的中斷號,
;所以改成如下:
yx: MOV DX,100H ;100H是一個沒有設備的地址
MOV AL,60h ;該數必須是60h，才能在有中斷時轉入60h號中斷處理程序
OUT DX,AL
jmp yx

ID:257351 · 發表于 2019-7-11 13:12

好，希望做的不錯
