16LED流水燈 74HC595驅動的 帶仿真和程序

  [復制鏈接]
跳轉到指定樓層
樓主
ID:137190 發表于 2016-9-8 22:49 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

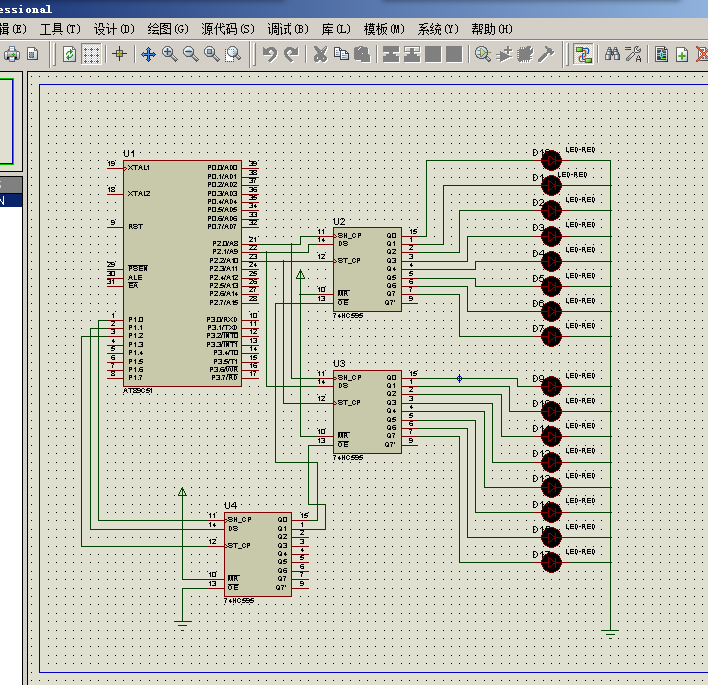

使用51單片機和2個74hc595做的16led流水燈程序，仿真原理圖詳見下圖：
16led流水燈的源程序：
  1. #include<reg52.h>
  2. #include<intrins.h>
  3. #define uchar unsigned char
  4. #define uint unsigned int


  7. sbit Sh_cp=P2^0;
  8. sbit Ds=P2^1;
  9. sbit St=P2^2;

  11. sbit Sh_cp1=P1^0;
  12. sbit Ds1   =P1^1;
  13. sbit St1   =P1^2;

  15. uchar temp;
  16. uchar temp1;
  17. void In_Data(void)
  18. {
  19.          unsigned char i;
  20.          for(i=0;i<8;i++)
  21.          {
  22.           Sh_cp=0;
  23.           _nop_();_nop_();
  24.           temp<<=1;Ds=CY;
  25.           Sh_cp=1;
  26.           _nop_();_nop_();
  27.           Sh_cp=0;
  28.           _nop_();_nop_();
  29.          }
  30. }

  32. void Out_Data(void)
  33. {
  34.          St=0;
  35.          _nop_();_nop_();
  36.          St=1;                          //上升沿送到鎖存器
  37.          _nop_();_nop_();
  38.          St=0;            //鎖存顯示
  39. }
  40. void In_Data1(void)
  41. {
  42.          unsigned char i;
  43.          for(i=0;i<8;i++)
  44.          {
  45.           Sh_cp1=0;
  46.           _nop_();_nop_();
  47.           temp1<<=1;Ds1=CY;
  48.           Sh_cp1=1;
  49.           _nop_();_nop_();
  50.           Sh_cp1=0;
  51.           _nop_();_nop_();
  52.          }
  53. }

  55. void Out_Data1(void)
  56. {
  57.          St1=0;
  58.          _nop_();_nop_();
  59.          St1=1;                          //上升沿送到鎖存器
  60.          _nop_();_nop_();
  61.          St1=0;            //鎖存顯示
  62. }

  64. void DelayMS(unsigned int ms)
  65. {
  66.         unsigned char i;
  67.         while(ms--)
  68.         for(i=0;i<120;i++);
  69. }

  71. void main()
  72. {
  73.    uchar i,j;
  74.         while(1)
  75.         {

  77.                 for(j=2;j>0;j--)
  78.                 {       temp1=j;
  79.                                  In_Data1();
  80.                             Out_Data1();
  81.                         for(i=0;i<8;i++)
  82.                         {
  83.                                 temp=1<<i;
  84.                                  In_Data();
  85.                             Out_Data();
  86.                             DelayMS(1000);
  87.                         }

  89.                         //        DelayMS(2000);
  90.                    }
  91.         }
  92. }
復制代碼




下載地址：
74HC595流水燈.rar (40.69 KB, 下載次數: 451)
