內個，我是新手剛入門，然后學校的課程設計求助！

ID:139219 · 發表于 2016-9-12 17:40

課程設計的內容是脈寬調制PWM，需要用LED 燈有明顯的亮度變化的形式表示出來，并且是周期自動循環，用鍵控來控制周期，可是不知道怎么把思路串一串，好頭疼，有大神指導指導嗎？

ID:137239 · 發表于 2016-9-13 00:51

你說的是呼吸燈吧

ID:39386 · 發表于 2016-9-13 07:31

這個可以有，

ID:97438 · 發表于 2016-9-13 08:40

可以指導你一下，有需要扣扣聊，136777736

ID:139216 · 發表于 2016-9-13 14:15

我也在做，你做的什么？

ID:111634 · 發表于 2016-9-14 09:46

本帖最后由 zl2168 于 2016-9-14 09:48 編輯

給你介紹一個PWM控制案例，可移植。

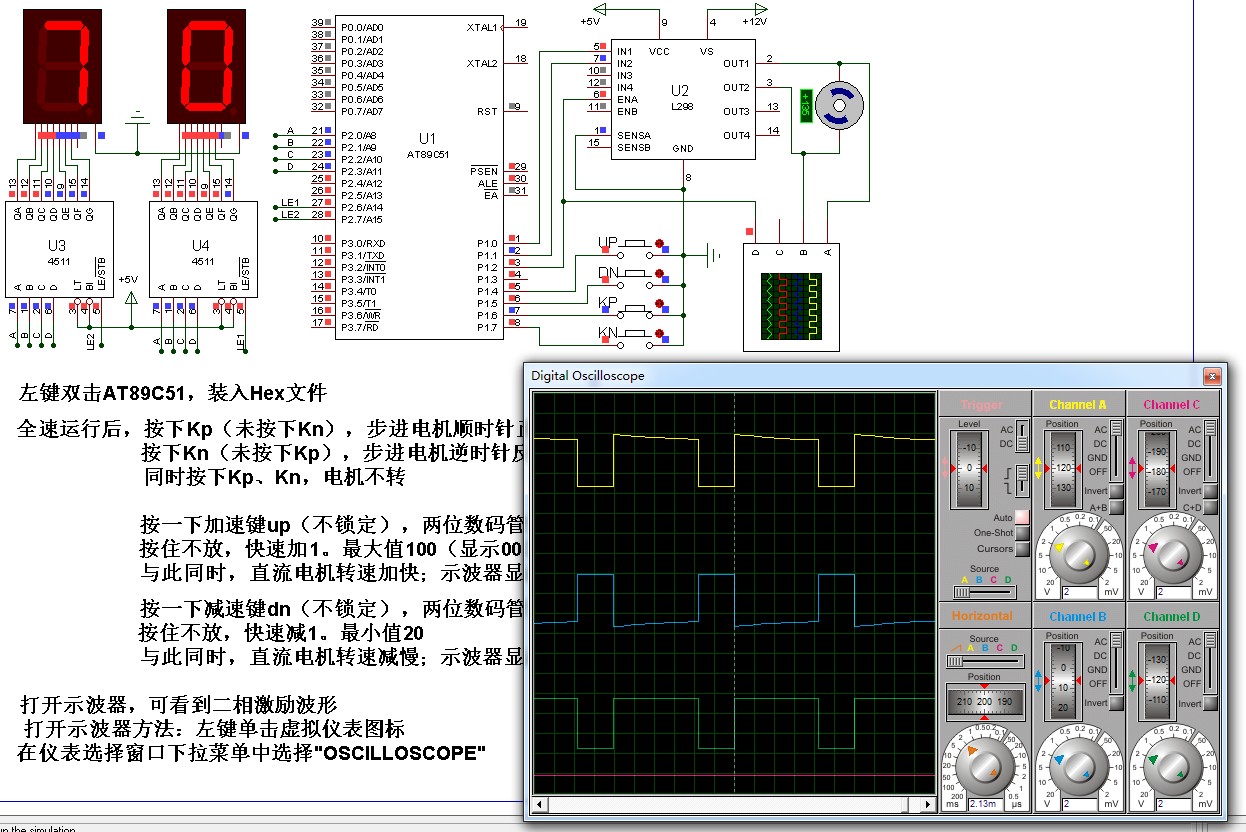

實例100 直流電機正反轉及PWM調速

設fosc=6MHz，按圖7-31電路，要求按下Kp，電機正轉（順時針）；按下Kn，電機反轉（逆時針）。兩位數碼管顯示PWM脈沖波占空比，初始值為70（脈沖高電平占比70%）。按一次加速鍵up，占空比加1；按住不放，快速加1；最大值100（顯示00）。按一次減速鍵up，占空比減1；按住不放，快速減1；最小值20。

先Proteus仿真一下，確認有效。

實例100 直流電機正反轉及調速.rar (44.12 KB, 下載次數: 7)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:123289 · 發表于 2016-9-18 17:33

思路：
1、用一個端口來驅動點亮燈。如P1.1，1亮0滅（反之也可）。
2、每間隔一個時間關心一下P1.1口，如50ms。
3、把50ms分成兩個部分。如50ms=L+M，在L時間內使P1.1=1亮，在M時間內使P1.1=0滅，周而復始！
4、改就能L值（M=50-L）也就達成題意了。

ID:123289 · 發表于 2016-9-18 17:40

例如：用定時器T0來實現：
1、用L作為To的中斷時常（需要變通一下，不是直接送L，而是使TO中斷間隔時間為L），并送P1.1=1亮。
2、中斷響應后，再用M作為To的中斷時常（同樣需要變通一下，使TO中斷間隔時間為M），并送P1.1=0滅。
重復1、2.即可。

ID:123289 · 發表于 2016-9-18 17:45

如果分不清送L還是M怎么辦？
設置一個標記位如： B_LM BIT 00H
每次T0 中斷后執行 CPL B_LM (將B_LM求反）
1、如果B_LM=1，則送L做T0時常數，亮燈。
2、如果B_LM=0，則送M即(50-L)做T0時常數，滅燈。

ID:123289 · 發表于 2016-9-18 17:48

如此：主程序中只要修改離L值，就改變了燈的亮度。
當然應當定義：例如： L EQU 30H
給L一個存數據的地方。

ID:123289 · 發表于 2016-9-18 17:51

以上僅僅是思路，即實現的方式。
具體：會因晶振頻率的不同，會有不同的計算結果。甚至L不是一個字節所能實現的。需要你變通。

ID:139855 · 發表于 2016-9-19 19:49

弄好pwm參數后，直接輸出到一個口點亮燈就行了

ID:472242 · 發表于 2019-2-3 20:29

論壇中有鍵控的PWM的LED亮度變化案例,可以下下來模仿修改.
另外希望下次不要稱大家為內個,可以稱壇友或同志,同仁...........
