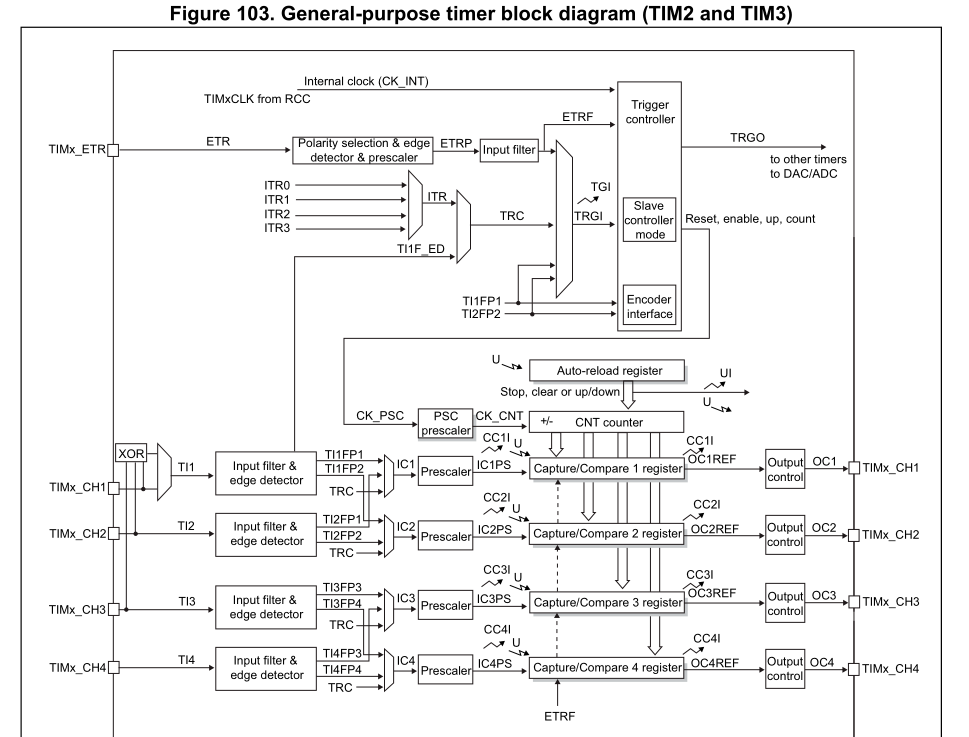

先上圖看看
講解： TIMX_ETR:外部觸發輸入(ETRP)
ITR0/3:其他定時器觸發輸出對從定時器輸入
TIFP1-2:捕獲輸入信號
TI1IF_ED:TI1的邊沿捕獲
從控制源：TIR0-3、TI1F_ED、TIFP1-2、ETRP
時鐘輸入（3個）
1、內部時鐘：從RCC來的CK_INT
2、觸發時鐘1：TIR0-3、TI1F_ED、TIFP1-2、ETRP（選定邊沿后，就是單次計數的問題）
3、觸發時鐘2：ETRP
時鐘同步
1、用主定時器的觸發做為從定時器的時鐘源
主定時器（UEV）觸發輸出，從定時器的模式選擇觸發時鐘1作為時鐘源。這樣就可以計數主定時器周期個數
2、主定時器輸出比較（OC1REF）觸發輸出高電平使從定時器（門控模式）goon，低電平stop
3、主定時器（UEV）觸發輸出啟動從定時器（觸發模式）
從模式有3種模式
1、復位模式，可以測量脈寬
2、門控模式，根據觸發的電平選擇goon或者stop
3、觸發模式，觸發開啟關閉
實例1：測量pwm占比和周期，輸入時可以把T1映射到CC1上去同時映射到CC2上，將CC1和CC2的捕獲邊沿搞成 相反的，比如CC1捕獲T1上升沿，CC2捕獲T1下降沿，還要再設置T1為復位從模式，上升沿有效，這樣T1上升沿后計數器開始計數。下降沿CC2捕獲 發生，此為PWM占空比，在來一個上升沿，CC1捕獲發生此為PWM周期。注意CC1捕獲的第一次無效
|
