STM8L時鐘切換詳解

ID:140343 · 發表于 2016-10-10 00:58

SMT8L的四大時鐘源LSE，LSI，HSE，HSI，都可以作為系統時鐘。

系統上電后，HSI/8作為默認系統時鐘，啟動完成后，用戶可以切換系統時鐘源。
切換分為自動切換和手動切換，沒有太大的區別。
下面是自動切換的流程圖，按照此流程圖，編寫程序，即可實現時鐘切換。
只需要三步即可實現系統時鐘切換：
①置位CLK_SWCR寄存器中的SWEN位，允許時鐘切換
②向CLK_SWR中寫數據，選擇目標時鐘源
③等待SWBSY清零，即等待時鐘切換完成

時鐘切換完成后，在主循環中翻轉IO電平，通過測量IO口的輸出頻率，可以直觀的看到切換時鐘，系統時鐘頻率發生了變化。

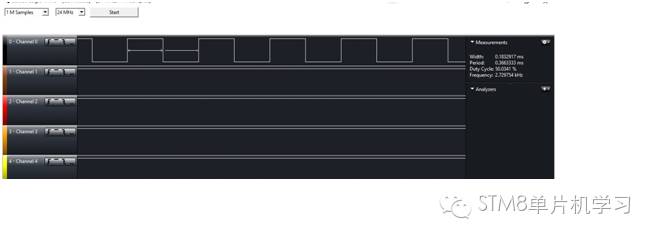

本程序選擇LSE（32.768KHz）作為系統時鐘，時鐘切換完成后，PC7翻轉電平，使用邏輯分析可以測量到此時PC7的輸出頻率。如下圖：

可以看到PC7輸出頻率為2.73KHz，并不是32.768KHz。這是因?yàn)椋?/font>STM8L一個指令周期為二個時鐘周期，同時翻轉電平的程序，高電平時間需要3個指令周期，低電平時間同樣為3個指令周期。所以最終測量到的IO輸出頻率為32.768KHz/2/6=2.730667KHz。如果選擇的時鐘源為16M(HSI),則最終測得的IO輸出頻率為16M/2/6=1.33M。要注意，系統時鐘的分頻器默認8分頻，需要清零分頻器，才滿足此計算方式。
#include"iostm8l152c6.h"
/****************************************************************************************
*開發環境:IAR for stm8v6.5
*硬件平臺:STM8L-DISCOVERY
*功能說明:本程序選擇LSE（32.768KHz）作為系統時鐘，時鐘切換完成后，PC7翻轉電平，使用邏輯分析可以測量到此時PC7的輸出頻率，最終測量到的IO輸出頻率為32.768KHz/2/6=2.730667KHz。
*作者：茗風
****************************************************************************************/
/******************************************************************************************************
*  名稱：voidGPIO_Init(void)
*  功能：初始化PC7為高速推挽輸出
*  入口參數：無
*  出口參數：無
*  說明：測量系統時鐘頻率的IO，測量到的頻率是：目標時鐘源/2/6
*  范例：無
******************************************************************************************************/
void GPIO_Init(void)
{
  PC_CR1_C17  =1;//推挽輸出
  PC_CR2_C27  =1;//高速輸出
  PC_DDR_DDR7 =1;//PC4輸出
//  PC_ODR_ODR7 =0;//輸出低電平
}
/******************************************************************************************************
*  名稱：voidCLOCK_Init(void)
*  功能：系統時鐘切換為LSE，32.768KHz
*  入口參數：無
*  出口參數：無
*  說明：
*  范例：無
******************************************************************************************************/
void CLOCK_Init(void)
{
  CLK_CKDIVR =0x00;//CLK_CKDI，VR寄存器默認0x03分頻值為8
//自動切換
  CLK_SWCR_SWEN =1;//允許切換時鐘
  CLK_SWR =0x08;//寫入一個八位的值，用于選擇目標時鐘源
  while(CLK_SWCR_SWBSY);//等待時鐘切換完成
//手動切換
//  CLK_SWR =0x08;//寫入一個八位的值，用于選擇目標時鐘源
//  while(!CLK_ECKR_LSERDY);//等待目標時鐘源穩定
//  CLK_SWCR_SWEN =1;//允許切換時鐘
  /*
*0x01：HSI selected as system clock source
*0x02：LSI selected as system clock source
*0x04：HSE selected as system clock source
*0x08：LSE selected as system clock source
  */
}
/******************************************************************************************************
*  名稱：int main(void)
*  功能：通過PC4輸出選擇的時鐘
*  入口參數：無
*  出口參數：無
*  說明：因?yàn)?/font>STM8l discovery沒有接外部高速晶振，所以沒辦法輸出HSE，不要
*  范例：無
******************************************************************************************************/
void main( void )
{
GPIO_Init();
CLOCK_Init();
while(1)
  {
PC_ODR_ODR7 ^=1;
  }
}
