單片機L297_L298芯片混合式步進電機控制器proteus仿真及源程序和原理圖

[復制鏈接]
ID:137190 發表于 2016-10-10 15:22 | 顯示全部樓層 |閱讀模式

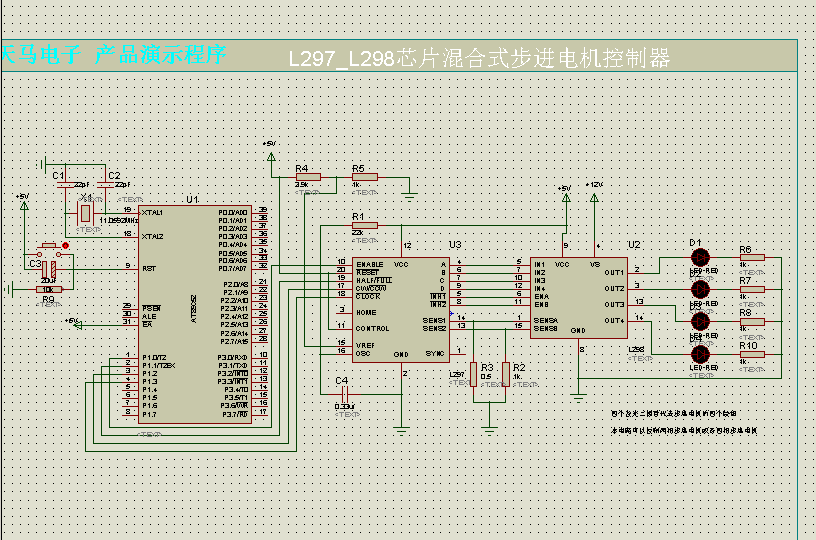

用51單片機+L297_L298芯片組成的混合式步進電機控制器的proteus仿真原理圖：
0.png 0.png
  1. /********************************************************************
  2. 51黑電子論壇
  3. *********************************************************************/
  4. #include<reg52.h>
  5. #define uchar unsigned char
  6. #define uint unsigned int

  8. /********************************************************
  9.                                                 控制位定義
  10. ********************************************************/

  12. sbit shi_neng=P1^0;  //        使能控制位
  13. sbit fang_shi=P1^1;  //        工作方式控制位
  14. sbit fang_xiang=P1^2;//        旋轉方向控制位
  15. sbit mai_chong=P1^3; // 脈沖控制位

  17. /********************************************************
  18.                                                 延時函數
  19. ********************************************************/
  20. void delay(uint i)//延時函數
  21. {
  22.         uchar j,k;
  23.         for(j=0;j<i;j++)
  24.         for(k=0;k<250;k++);
  25. }

  27. /********************************************************
  28.                                                 主函數
  29. ********************************************************/

  31. main()
  32. {
  33.         shi_neng=1;  //        使能控制位
  34.         fang_shi=1;  //        工作方式控制位
  35.         fang_xiang=1;//        旋轉方向控制位
  36.         mai_chong=1; // 脈沖控制位
  37.
  38.         while(1)
  39.         {
  40.                 mai_chong=~mai_chong; //輸出時鐘脈沖
  41.                 delay(3);                          //延時  (括號內數值越小，電機轉動速度越快)
  42.
  43.         }
  44. }
復制代碼

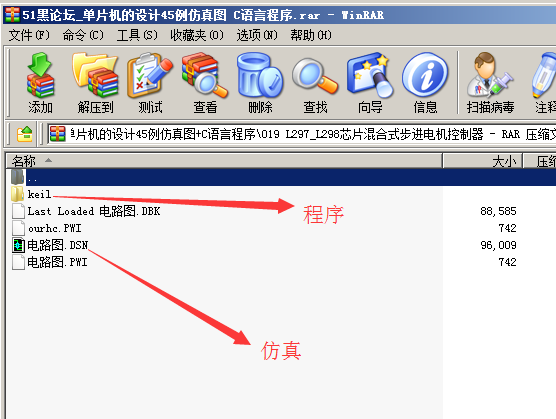

L297_L298芯片混合式步進電機控制器仿真工程文件及所有完整程序等資料下載地址（壓縮包一共有45個單片機仿真，全部下載后找到第019個項目即可）：
http://www.zg4o1577.cn/bbs/dpj-56298-1.html
回復

使用道具 舉報

無效樓層，該帖已經被刪除
ID:337368 發表于 2018-5-25 16:29 | 顯示全部樓層
怎么程序打不開呀
回復
