ORG 0000H
LJMP START
ORG 0003H
LJMP PINT0
ORG 000BH
LJMP INTT0
ORG 001BH
LJMP INTT1
ORG 0030H
START: MOV SP, #4FH
MOV R0,#30H ;；30~35H為顯示數據存放單元（30為最高位）
MOV R7,#0AH
MOV 20H,#00H ;標志位
CLEARDISP:MOV @R0,#00H
INC R0
DJNZ R7, CLEARDISP
mov tcon,#01h
MOV TMOD, #21H ; ；T1為8位自動重裝模式，T0為16位定時器
MOV TH0, #00H ; ；65ms初值
MOV TL0, #00H
MOV TH1, #0F2H ;；40KHz初值
MOV TL1, #0F2H
MOV P0, #0FFH
MOV P1, #0FFH
MOV P2, #0FFH
MOV P3, #0FFH
mov 36h,#20h ;顯示位控
mov 37h,#30h
mov 38h,#40h
mov 39h,#50h
mov 3ah,#60h
MOV R4, #10h ; ；超聲波脈沖個數控制（為賦值的一半）
SETB PX0
SETB ET0
SETB EA
clr 20H
SETB TR0 ; ；開啟測距定時器
START1: LCALL DISPLAY
JNB 20H, START1 ; ；收到反射信號時標志位為1
CLR EA
LCALL WORK ; ；計算距離子程序
SETB EA
CLR 20H
SETB TR0 ; ；重新開啟測距定時器
LOOP: LCALL DISPLAY
DJNZ R5, LOOP
SJMP START1
;*中斷程序*
;；T0中斷，65ms中斷一次
INTT0: CLR EA
CLR TR0
MOV TH0,#00H
MOV TL0,#00H
SETB ET1
SETB EA
SETB TR0 ; ；啟動計時器T0，用以計算超聲波來回時間
SETB TR1 ; ；開啟發超聲波用定時器T1
RETI
;；T1中斷，發超聲波用
INTT1:
CPL P1.0
DJNZ R4,RETIOUT
CLR TR1 ; ；超聲波發送完畢，關T1
CLR ET1
MOV R4,#10h ；發送8個，約200us（最小距離）后開啟外部中斷，
SETB EX0 ; ；開啟接收回波中斷
RETIOUT: RETI
;；外中斷0，收到回波時進入
PINT0:
CLR TR0 ; ；關計數器
CLR TR1
clr et1
CLR ea
clr ex0
MOV 40H,TL0 ; ；將計數值移入處理單元
MOV 41H,TH0
SETB 20H
RETI
。。。
設計方案：每隔65ms發射一次，每次發射8個周期。

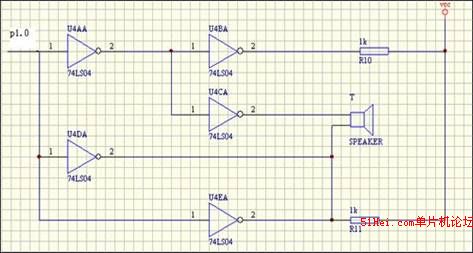

問題一：發不出40k 的脈沖，只有30k

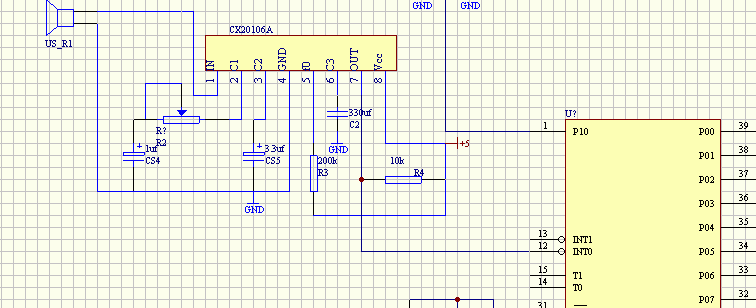

問題二：一開啟外部中斷，外部中斷就一直位于低電平了，所測的的距離就是那200us所傳播的距離
麻煩大家看看啊，都半個月了
很郁悶啊
|
