大家幫忙看看吧，四位共陽數碼管，74hc595發熱嚴重

ID:68499 · 發表于 2016-12-8 18:33

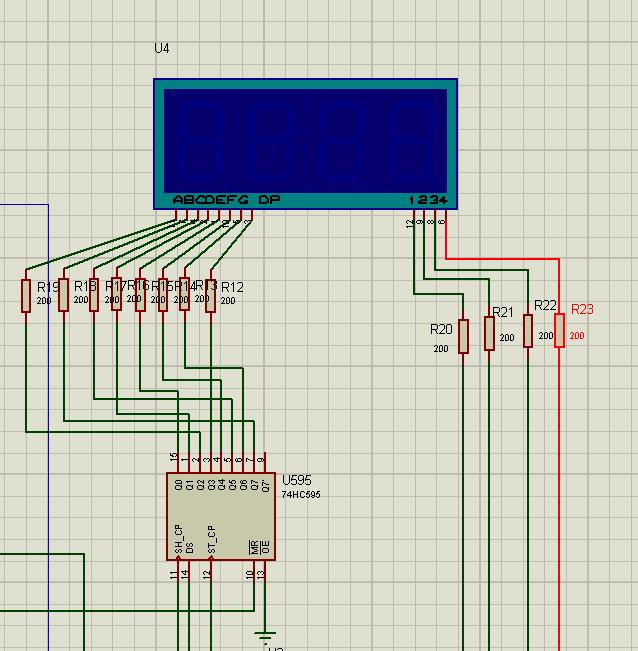

限流電阻是200R的，去掉四位的位選也一樣非常不亮，隱約能看到，而且74hc595發熱嚴重。
數碼管是2.8寸的共陽四位數碼管，綠色的，應該電流不大呀。單片機是stc15w202s
我試了用5v接限流電阻發光正常。
求大家幫忙看看為什么不亮而且595發熱呢？因為595總的最大電流是70ma？我這也不超啊

ID:153497 · 發表于 2016-12-9 16:46

我還不會讓他執行。。。混混經驗，打打醬油，我要從網站下載資源啊

ID:111634 · 發表于 2016-12-9 17:26

74hc595發熱嚴重是它壞了，或者是連線有誤。

ID:68499 · 發表于 2016-12-10 15:57

問題解決了，需要推挽輸出

ID:7485 · 發表于 2016-12-10 21:02

2.8吋的，有點大了，帶著吃力，所以發熱。

ID:123289 · 發表于 2016-12-11 10:05

通常2.8“的LED內部一個段有多個發光二極管組成，需要看它的串并形式。
200歐與20歐易混，再確認一下。
電路原理形式沒有異常。

ID:153790 · 發表于 2016-12-11 11:03

來看看，我也看不出什么

ID:68499 · 發表于 2016-12-12 00:32

ahshmj 發表于 2016-12-10 21:02
2.8吋的，有點大了，帶著吃力，所以發熱。

謝謝！找到原因了，是因為我沒有將io設置推挽輸出，帶不起來

ID:68499 · 發表于 2016-12-12 00:33

dvd616a23 發表于 2016-12-11 11:03
來看看，我也看不出什么

謝謝！，電路沒啥問題，找到原因了，是因為我沒有將io設置推挽輸出，帶不起來

ID:153199 · 發表于 2016-12-16 17:14

接的不對或短路

ID:68499 · 發表于 2016-12-17 13:28

liuzhaoxin1020 發表于 2016-12-16 17:14
接的不對或短路

謝謝，問題找到了，是單片機設置的問題

ID:153199 · 發表于 2016-12-25 19:33

單片機設置怎么不對，可以具體分享一下嗎

ID:68499 · 發表于 2016-12-26 02:26

liuzhaoxin1020 發表于 2016-12-25 19:33
單片機設置怎么不對，可以具體分享一下嗎

手冊里面有說明，io口需要設置推挽模式。stc的手冊里面和例程里面有詳細的說明和實例。

ID:154108 · 發表于 2016-12-26 19:25

用幾個10K的分壓電阻，接5V應該可以～～
