LCD1602音樂播放器資料分享（含仿真和C程序）！

[復制鏈接]
ID:102056 發表于 2016-12-8 22:45 | 顯示全部樓層 |閱讀模式

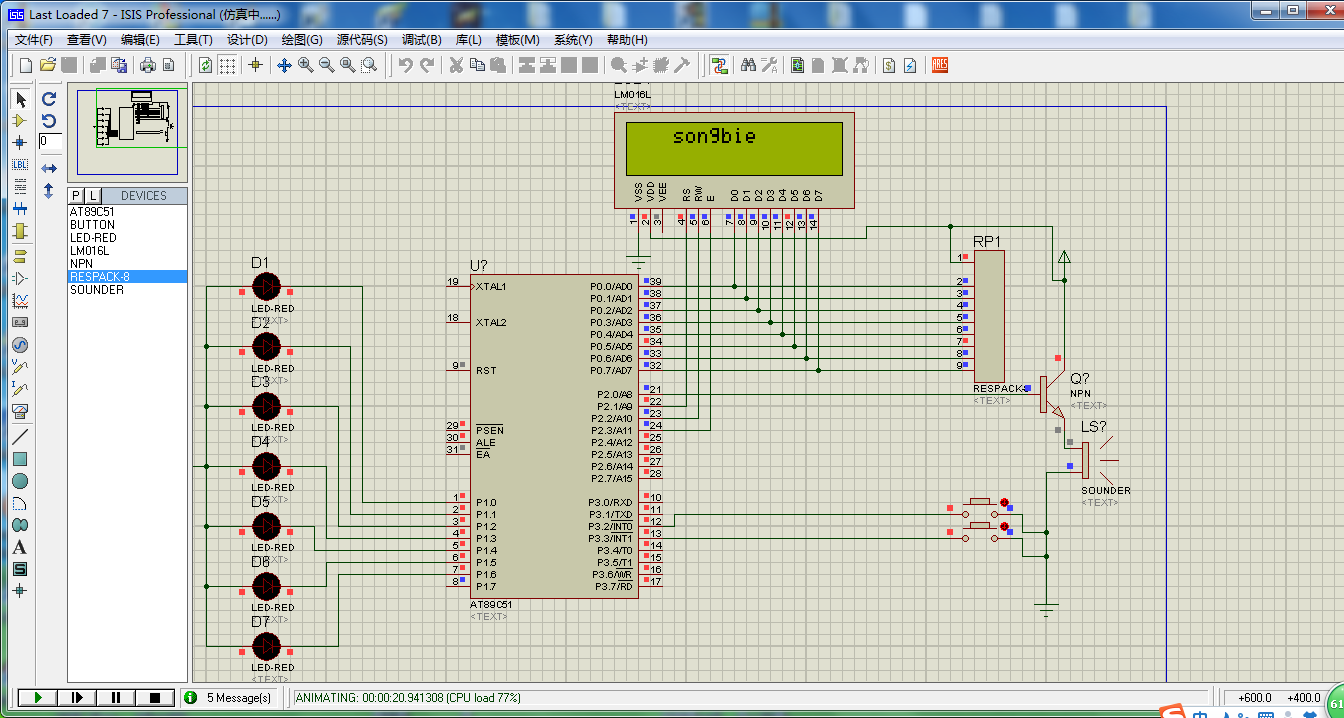

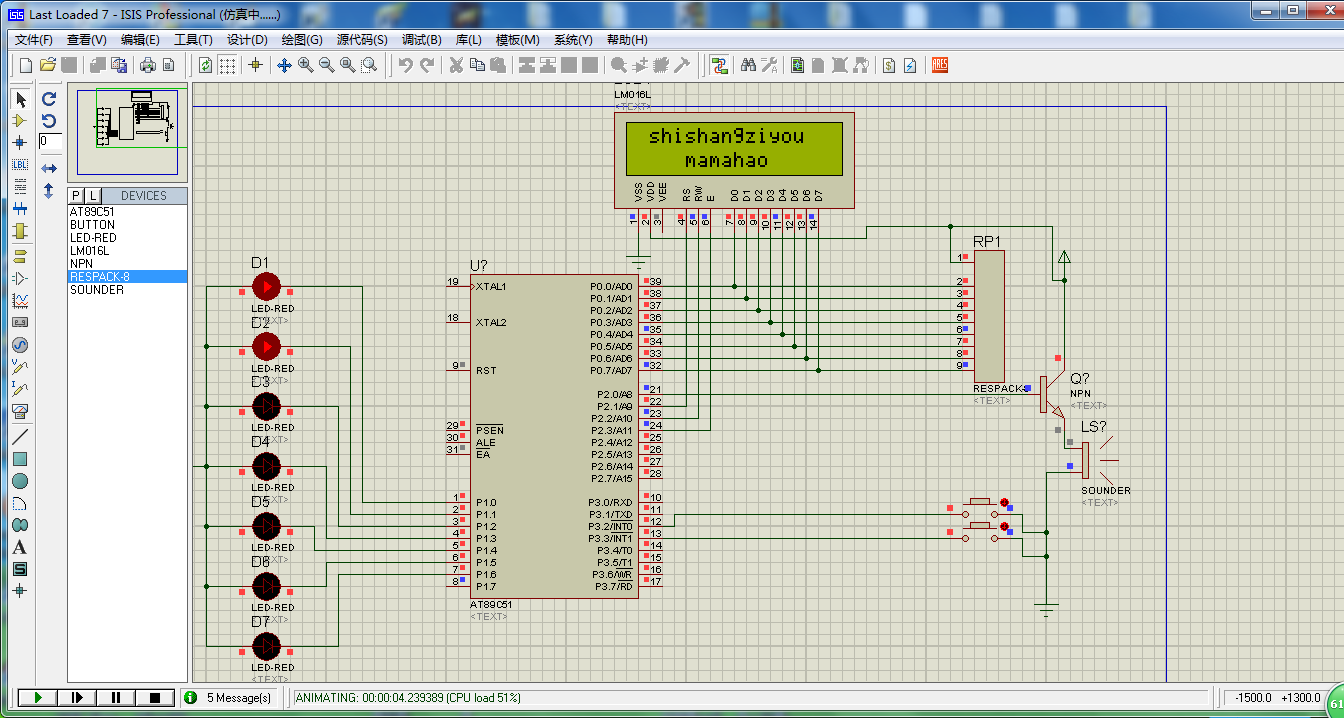

世上只有媽媽好.png 歡樂頌.png

  1. /***********************************************************************
  2.
  3.            內容：LCD1602音樂播放器
  4.            作者：QQ：1181826414
  5.            交流：http://www.zg4o1577.cn/bbs/mcu-h24-1.html

  7. ***********************************************************************/
  8. #include<reg52.h>
  9. #define        uint unsigned int
  10. #define uchar unsigned char
  11. /*------------------------------------------------
  12.                  硬件端口位定義
  13. ------------------------------------------------*/
  14. sbit BEEP=P2^0;  //定義音樂輸出端口
  15. sbit key1=P3^2; //定義按鍵 用于 暫停和播放
  16. sbit key2=P3^3; //定義按鍵 用于 切換歌曲

  18. sbit RS=P2^1;
  19. sbit RW=P2^2;
  20. sbit EN=P2^3;

  22. void Delayms(uint ValMS)
  23. {
  24.         uchar uiVal;
  25.         while(ValMS--)
  26.         {
  27.                  for(uiVal=0;uiVal<120;uiVal++);
  28.         }
  29. }
  30. /* ***************************************************** */
  31. // 函數名稱：Busy_Check()
  32. // 函數功能：液晶遇忙檢測
  33. // 入口參數：無
  34. // 出口參數：無
  35. /* ***************************************************** */
  36. uchar Busy_Check()
  37. {
  38. uchar LCD_Status;
  39.         RS = 0;
  40.         RW = 1;
  41.     EN = 1;
  42.     Delayms(1);
  43.            LCD_Status = P0;
  44.         EN = 0;
  45.         return LCD_Status;
  46. }
  47. /* ***************************************************** */
  48. // 函數名稱：write_com()
  49. // 函數功能：向液晶寫命令
  50. // 入口參數：命令(ComVal)
  51. // 出口參數：無
  52. /* ***************************************************** */
  53. void write_com(uchar com)
  54. {
  55. RS=0;
  56. RW=0;
  57. EN=0;
  58. P0=com;
  59. Delayms(2);
  60. EN=1;
  61. Delayms(2);
  62. EN=0;
  63. Delayms(2);
  64. }
  65. /* ***************************************************** */
  66. // 函數名稱：write_dat()
  67. // 函數功能：向液晶寫數據
  68. // 入口參數：數據(DatVal)
  69. // 出口參數：無
  70. /* ***************************************************** */
  71. void write_dat(uchar dat)
  72. {
  73. RS=1;
  74. RW=0;
  75. EN=0;
  76. P0=dat;
  77. Delayms(2);
  78. EN=1;
  79. Delayms(2);
  80. EN=0;
  81. Delayms(2);
  82. }


  85. /* ***************************************************** */
  86. // 函數名稱：init_1602()
  87. // 函數功能：液晶初始化
  88. // 入口參數：無
  89. // 出口參數：無
  90. /* ***************************************************** */
  91. void init_1602()
  92. {
  93. write_com(0x38);
  94. write_com(0x01);
  95. write_com(0x06);
  96. write_com(0x0c);
  97. }

  99. void write_zfc(uchar *p)
  100. {
  101.   while(*p!=0)
  102.   write_dat(*p++);
  103. }





  109. unsigned char W=0,T;        //用于選擇音樂

  111. unsigned char Timer0_H,Timer0_L,Time;



  115.                          //世上只有媽媽好 數據表        音譜,高中低音,音長
  116. code unsigned char MUSIC[102]={       6,2,3,      5,2,1,      3,2,2,    5,2,2,    1,3,2,    6,2,1,    5,2,1,
  117.                                       6,2,4,      3,2,2,      5,2,1,    6,2,1,           5,2,2,         3,2,2,           1,2,1,
  118.                                       6,1,1,      5,2,1,      3,2,1,         2,2,4,           2,2,3,         3,2,1,    5,2,2,
  119.                                       5,2,1,      6,2,1,      3,2,2,         2,2,2,    1,2,4,         5,2,3,           3,2,1,
  120.                                       2,2,1,      1,2,1,      6,1,1,         1,2,1,           5,1,6,         0,0,0
  121.                                       };


  124.                                                 //送別 數據表        音譜,高中低音,音長
  125. code unsigned char MUSIC1[174]={        5,2,2,                3,2,1,                5,2,1,                1,3,4,
  126.                                                                         6,2,2,                1,3,2,                5,2,4,
  127.                                                                         5,2,2,                1,2,1,                2,2,1,                3,2,2,                2,2,1,                1,2,1,
  128.                                                                         2,2,8,
  129.                                                                         5,2,2,                3,2,1,                5,2,1,                1,3,3,                7,2,1,
  130.                                                                         6,2,2,                1,3,2,                5,2,4,
  131.                                                                         5,2,2,                2,2,1,                3,2,1,                4,2,3,                7,1,1,
  132.                                                                         1,2,8,
  133.                                                                         6,2,2,                1,3,2,                1,3,4,
  134.                                                                         7,2,2,                6,2,1,                7,2,1,                1,3,4,
  135.                                                                         6,2,1,                7,2,1,                1,3,1,                6,2,1,                6,2,1,                5,2,1,                3,2,1,                1,2,1,
  136.                                                                         2,2,8,
  137.                                                                         5,2,2,                3,2,1,                5,2,1,                1,3,3,                7,2,1,
  138.                                                                         6,2,2,                1,3,2,                5,2,4,
  139.                                                                         5,2,2,                2,2,1,                3,2,1,                4,2,3,                7,1,1,
  140.                                                                         1,2,8
  141.                                                                 };


  144.                                                 //新年好 數據表        音譜,高中低音,音長
  145. code unsigned char MUSIC2[90]={                1,2,1,                1,2,1,                1,2,2,                5,1,2,
  146.                                                                         3,2,1,                3,2,1,                3,2,2,                1,2,2,
  147.                                                                         1,2,1,                3,2,1,                5,2,2,                5,2,2,
  148.                                                                         4,2,1,                3,2,1,                2,2,4,
  149.                                                                         2,2,1,                3,2,1,                4,2,2,                4,2,2,
  150.                                                                         3,2,1,                2,2,1,                3,2,2,                1,2,2,
  151.                                                                         1,2,1,                3,2,1,                2,2,2,                5,1,2,
  152.                                                                         7,1,1,                2,2,1,                1,2,4
  153.                                                                 };


  156.                                                 //童年 數據表        音譜,高中低音,音長
  157. code unsigned char MUSIC3[423]={        5,1,1,                5,1,1,                3,1,1,                5,1,2,                3,1,1,                5,1,2,
  158.                                                                         6,1,1,                6,1,1,                1,2,1,                6,1,2,                6,1,1,                1,2,2,
  159.                                                                         2,2,1,                2,2,1,                3,2,1,                2,2,2,                5,1,1,                6,1,1,                5,1,1,
  160.                                                                         1,2,1,                1,2,1,                5,1,1,                1,2,1,                1,2,1,                1,2,2,                1,2,1,
  161.                                                                         1,2,1,                5,1,2,                1,2,1,                6,1,1,                5,1,1,                3,1,1,                2,1,1,
  162.                                                                         1,1,2,                3,1,1,                5,1,1,                5,1,2,                5,1,1,                3,1,1,
  163.                                                                         6,1,1,                6,1,1,                1,2,1,                6,1,1,                6,1,1,                6,1,1,                6,1,1,                5,1,1,
  164.                                                                         1,2,2,                1,2,1,                1,2,1,                1,2,1,                6,1,1,                1,2,1,                6,1,1,
  165.                                                                         5,1,2,                0,2,1,                3,1,1,                6,1,1,                1,2,1,                6,1,1,                5,1,1,
  166.                                                                         3,1,1,                2,1,1,                3,1,1,                5,1,1,                5,1,2,                5,1,1,                3,1,1,
  167.                                                                         6,1,1,                6,1,1,                1,2,1,                6,1,1,                6,1,1,                6,1,1,                6,1,1,                5,1,1,
  168.                                                                         1,2,2,                1,2,1,                1,2,1,                1,2,1,                6,1,1,                6,1,1,                1,2,1,
  169.                                                                         2,2,2,                0,2,1,                5,1,1,                2,2,1,                5,2,1,                2,2,2,
  170.                                                                         5,2,1,                5,2,2,                5,2,1,                5,2,1,                5,2,1,                3,2,1,                2,2,1,
  171.                                                                         1,2,1,                1,2,2,                6,1,1,                6,1,1,                1,2,1,                6,1,1,                1,2,1,
  172.                                                                         2,2,1,                2,2,1,                2,2,1,                2,2,1,                2,2,1,                1,2,1,                3,2,1,                2,2,1,
  173.                                                                         2,2,8,
  174.                                                                         3,2,1,                3,2,2,                3,2,1,                3,2,2,                2,2,2,
  175.                                                                         1,2,1,                1,2,2,                1,2,1,                2,2,1,                1,2,1,                6,1,1,                5,1,1,
  176.                                                                         5,1,1,                5,1,2,                5,1,1,                6,1,1,                5,1,1,                2,2,1,                3,2,1,
  177.                                                                         1,2,8,
  178.                                                                         1,2,1,                5,1,2,                1,2,1,                6,1,1,                5,1,1,                3,1,1,                2,1,1,
  179.                                                                         1,2,6,                0,2,2
  180.                                                           };


  183.                          // 音階頻率表 高八位
  184. code unsigned char FREQH[]={
  185.                                 0xF2,0xF3,0xF5,0xF5,0xF6,0xF7,0xF8,
  186.                                 0xF9,0xF9,0xFA,0xFA,0xFB,0xFB,0xFC,0xFC, //1,2,3,4,5,6,7,8,i
  187.                                 0xFC,0xFD,0xFD,0xFD,0xFD,0xFE,
  188.                                 0xFE,0xFE,0xFE,0xFE,0xFE,0xFE,0xFF,
  189.                                } ;
  190.                          // 音階頻率表 低八位
  191. code unsigned char FREQL[]={
  192.                                  0x42,0xC1,0x17,0xB6,0xD0,0xD1,0xB6,
  193.                                  0x21,0xE1,0x8C,0xD8,0x68,0xE9,0x5B,0x8F, //1,2,3,4,5,6,7,8,i
  194.                                  0xEE,0x44, 0x6B,0xB4,0xF4,0x2D,
  195.                                  0x47,0x77,0xA2,0xB6,0xDA,0xFA,0x16,
  196.                                 };

  198. /*------------------------------------------------
  199.                 節拍延時函數
  200. 各調1/4節拍時間：
  201. 調4/4  125ms
  202. 調2/4  250ms
  203. 調3/4  187ms
  204. ------------------------------------------------*/
  205. void delay(uchar t)
  206. {
  207.     uchar i;
  208.         for(i=0;i<t;i++)
  209.         Delayms(250);
  210.     TR0=0;
  211. }
  212. /*------------------------------------------------
  213.                定時器0中斷
  214. ------------------------------------------------*/
  215. void TIM0_ISR() interrupt 1
  216. {
  217.         TR0=0;
  218.         BEEP=!BEEP;
  219.         TH0=Timer0_H;
  220.         TL0=Timer0_L;
  221.         TR0=1;
  222. }
  223. /*------------------------------------------------
  224.                 歌曲處理函數
  225. ------------------------------------------------*/
  226. void Song()
  227. {
  228.         TH0=Timer0_H;//賦值定時器時間，決定頻率
  229.         TL0=Timer0_L;
  230.         TR0=1;       //打開定時器
  231.         delay(Time); //延時所需要的節拍
  232. }
  233. /*------------------------------------------------
  234.                 主函數
  235. ------------------------------------------------*/
  236. void led(unsigned char a);

  238. void main(void)
  239. {
  240.         unsigned int i;
  241.         unsigned char k;
  242.         TMOD|=0x01; //置定時器0工作方式1
  243.         EA=1;       //打開全局中斷
  244.         ET0=1;      //打開 定時器0 中斷

  246.         EX0=1;                //打開 外部中斷0 中斷
  247.         IT0=1;                //設置為下降沿中斷

  249.         EX1=1;                //打開 外部中斷1 中斷
  250.         IT1=1;                //設置為下降沿中斷
  251.         PX1=1;                //設置 外部中斷1 為高優先級
  252.         init_1602();
  253.
  254.         while(1)
  255.     {
  256.                 //i=0;
  257.
  258.                 if(W==0)
  259.                 {
  260.                         T=W;
  261.                         write_com(0x81);
  262.                         write_zfc("shishangziyou");
  263.                         write_com(0xc4);
  264.                         write_zfc("mamahao");
  265.                 for(i=0;i<100;i=i+3)
  266.                     {         //音樂數組長度 ，唱完從頭再來
  267.                                 led(MUSIC[i]);
  268.
  269.                     k=MUSIC[i]+7*MUSIC[i+1]-1;//去音符振蕩頻率所需數據
  270.                     Timer0_H=FREQH[k];
  271.                     Timer0_L=FREQL[k];
  272.                     Time=MUSIC[i+2];          //節拍時長
  273.                    // i=i+3;
  274.                     Song();
  275.                                 if(T!=W)
  276.                                         break;
  277.                 }
  278.                 }
  279.

  281.                 if(W==1)
  282.                 {
  283.                         T=W;
  284.                         write_com(0x01);
  285.                         write_com(0x80);
  286.                         write_zfc("   songbie   ");
  287.                 for(i=0;i<174;i=i+3)
  288.                     {         //音樂數組長度 ，唱完從頭再來
  289.                                 led(MUSIC1[i]);
  290.
  291.                     k=MUSIC1[i]+7*MUSIC1[i+1]-1;//去音符振蕩頻率所需數據
  292.                     Timer0_H=FREQH[k];
  293.                     Timer0_L=FREQL[k];
  294.                     Time=MUSIC1[i+2];          //節拍時長
  295.                    // i=i+3;
  296.                     Song();
  297.                                 if(T!=W)
  298.                                         break;
  299.                 }
  300.                 }


  303.                 if(W==2)
  304.                 {
  305.                         T=W;
  306.                         write_com(0x80);
  307.                         write_zfc("   xinnianhao ");
  308.                 for(i=0;i<90;i=i+3)
  309.                     {         //音樂數組長度 ，唱完從頭再來
  310.                                 led(MUSIC2[i]);
  311.
  312.                     k=MUSIC2[i]+7*MUSIC2[i+1]-1;//去音符振蕩頻率所需數據
  313.                     Timer0_H=FREQH[k];
  314.                     Timer0_L=FREQL[k];
  315.                     Time=MUSIC2[i+2];          //節拍時長
  316.                    // i=i+3;
  317.                     Song();
  318.                                 if(T!=W)
  319.                                         break;
  320.                 }
  321.                 }

  323.
  324.                 if(W==3)
  325.                 {
  326.                         T=W;
  327.                         write_com(0x80);
  328.                         write_zfc("   tongnian  ");
  329.                 for(i=0;i<423;i=i+3)
  330.                     {         //音樂數組長度 ，唱完從頭再來
  331.                                 led(MUSIC3[i]);
  332.
  333.                     k=MUSIC3[i]+7*MUSIC3[i+1]-1;//去音符振蕩頻率所需數據
  334.                     Timer0_H=FREQH[k];
  335.                     Timer0_L=FREQL[k];
  336.                     Time=MUSIC3[i+2];          //節拍時長
  337.                    // i=i+3;
  338.                     Song();
  339.                                 if(T!=W)
  340.                                         break;
  341.                 }
  342.                 }

  344.      }
  345. }


  348. // 頻譜函數
  349. void led(unsigned char a)
  350. {
  351.         switch(a)
  352.         {
  353.                 case 0:P1=0xff;break;
  354.                 case 1:P1=0x7f;break;
  355.                 case 2:P1=0x7e;break;
  356.                 case 3:P1=0x7c;break;
  357.                 case 4:P1=0x78;break;
  358.                 case 5:P1=0x70;break;
  359.                 case 6:P1=0x60;break;
  360.                 case 7:P1=0x40;break;
  361.                 case 8:P1=0x00;break;
  362.         }

  364. }


  367. //        外部中斷0 中斷服務程序        用于暫停
  368. void zhongduan0() interrupt 0
  369. {
  370.            Delayms(5);        //按鍵去抖
  371.         if(!key1)
  372.         {
  373.                 while(!key1);        //松手檢測
  374.                 while(key1&&T==W);        //檢測按鍵是否按下
  375.                 Delayms(5);        //按鍵去抖
  376.                 while(key1&&T==W);        //檢測按鍵是否按下
  377.                 while(!key1&&T==W);        //松手檢測
  378.         }
  379. }


  382. //        外部中斷1 中斷服務程序
  383. void zhongduan1() interrupt 2
  384. {
  385.     Delayms(5);        //按鍵去抖
  386.         if(!key2)
  387.         {
  388.                 if(W==3)
  389.                         W=0;
  390.                 else
  391.                         W++;
  392.                 while(!key2);        //松手檢測
  393.                  Delayms(500);
  394.
  395.         }
  396. }

復制代碼

資料下載：

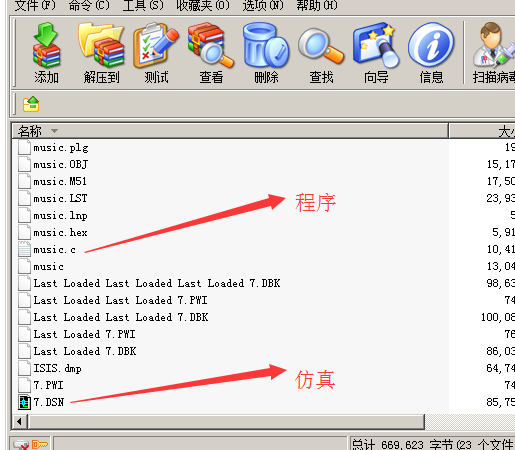

1602音樂播放器(帶仿真）.zip (122.97 KB, 下載次數: 85)

評分

參與人數 2黑幣 +95 收起 理由
xpg223 + 5 很給力！
admin + 90 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:150898 發表于 2016-12-10 09:59 來自手機 | 顯示全部樓層
好資料，51黑有你更精彩！！！
回復

使用道具 舉報

ID:249808 發表于 2018-5-9 09:35 | 顯示全部樓層
學習了……
回復

使用道具 舉報

ID:329794 發表于 2018-5-20 00:14 | 顯示全部樓層
經過修改之后，編譯無錯誤，運行的很流暢，感謝樓主提供源代碼,謝謝！請問如果再增加兩個按鈕，比如上一曲或者歌曲復位怎么做？
回復

使用道具 舉報

ID:243748 發表于 2018-5-20 22:46 來自手機 | 顯示全部樓層
好資料
回復

使用道具 舉報

ID:176643 發表于 2018-5-21 00:00 來自手機 | 顯示全部樓層
謝謝樓主分享！！！
回復

使用道具 舉報

ID:318157 發表于 2018-5-25 00:55 | 顯示全部樓層
這個lcd1602怎么什么都沒有顯示
回復

使用道具 舉報

ID:336959 發表于 2018-5-25 08:07 | 顯示全部樓層
學習了  謝謝樓主
回復

使用道具 舉報

ID:318629 發表于 2018-6-23 14:33 | 顯示全部樓層
如何讓它演奏音樂的同時，LCD進行滾動？
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 国产一区免费 | 玖草资源 | 久久99精品久久久水蜜桃 | 久久精品视频在线观看 | 亚洲视频在线观看免费 | 久草精品视频 | 成人久久视频 | 中国大陆高清aⅴ毛片 | 国产乱码精品一区二区三区av | 久久久久国产精品午夜一区 | 色婷婷一区 | 亚洲精品乱码久久久久久9色 | 亚洲最大的成人网 | 亚洲36d大奶网 | 国产一级片在线播放 | 久久青视频 | 久热免费在线 | 国产免费一区二区 | 91看片在线观看 | av一级毛片| 伊人成人免费视频 | 第一区在线观看免费国语入口 | 成人性生交大片免费看r链接 | 国产毛片久久久久久久久春天 | 每日更新av | 做a视频 | 国产一区二区在线免费观看 | 午夜激情国产 | 精品久久久久久久人人人人传媒 | 亚洲精品日韩在线 | 午夜男人视频 | 中文字幕在线一区 | 国产欧美一区二区三区日本久久久 | 国产丝袜人妖cd露出 | 欧美激情久久久 | 免费av观看 | 99综合| 久久精品视频一区二区三区 | 国产一区精品 | 久久久久久久久久久蜜桃 | 一区二区免费视频 |
