STC的io口應該是哪一個的？下有二圖

ID:143203 · 發表于 2016-12-14 19:27

本帖最后由 Y!NG 于 2016-12-14 19:31 編輯

我卄，這要怎么看。這怎么是矛盾的

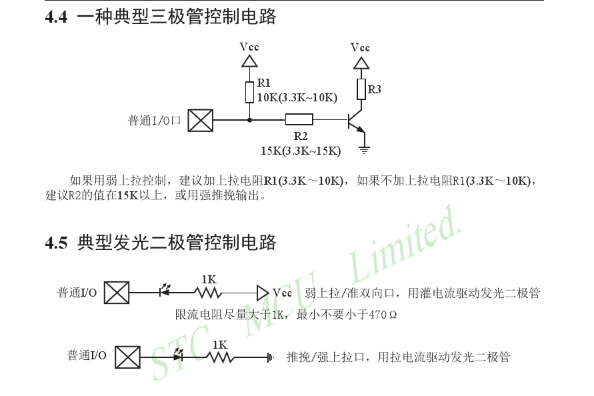

就是說準雙向前要加一個15k的電阻？如果不上拉的話？？？是這么理解的么

ID:1 · 發表于 2017-1-6 22:44

應該是為了防止三極管電流進入io口影響單片機的工作

ID:159974 · 發表于 2017-1-6 22:54

怎么說

ID:7485 · 發表于 2017-1-8 10:51

沒看出哪兒有矛盾。一個是灌電流，一個是拉電流。當然不一樣了。

ID:143203 · 發表于 2017-9-12 08:02

ahshmj 發表于 2017-1-8 10:51
沒看出哪兒有矛盾。一個是灌電流，一個是拉電流。當然不一樣了。

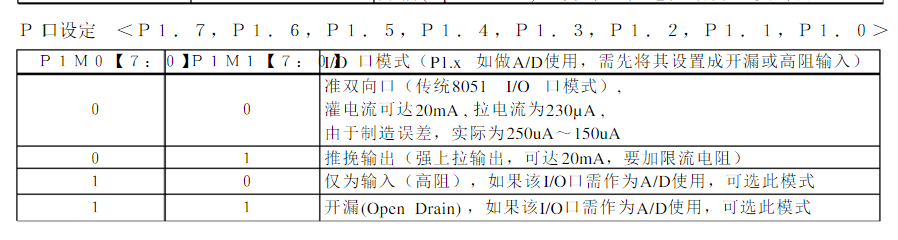

P0M0 P0M1 P1M1 P1M0 你注意看下這兩個排序

ID:97438 · 發表于 2017-9-12 10:14

Y!NG 發表于 2017-9-12 08:02
P0M0 P0M1 P1M1 P1M0 你注意看下這兩個排序

你這兩個圖是從兩個不同的單片機手冊截的吧？stc12和stc15是不一樣的。

ID:213173 · 發表于 2017-9-12 10:59

準雙向口高電平輸出能力很弱，不足以使晶體管飽和導通，這里加3~10K上拉電阻是為了提高準雙向口高電平輸出驅動能力。
