51單片機學習:模擬iic總線連續讀寫24c02存儲器

ID:161768 · 發表于 2017-1-14 23:50

AT24C02A, 2K SERIAL EEPROM:
Internally organized with 32 pages of 8 bytes each,
the 2K requires an 8-bit data word address for random word addressing.
24c02有32個頁,每頁8字節,本帖中不討論頁寫的方式
-------------------------------------------------------------------

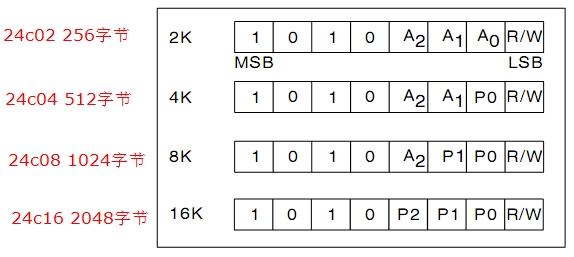

AT24C02內部設有一個8位控制寄存器，其每一位的含義如下：
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
1 0 1 0 A2 A1 A0 R/W
其中前4位數據是芯片固定的標識,
A2/A1/A0用于選擇總線上待訪問的I2C器件，R/W=1讀操作，R/W=0寫操作；
I2C總線上最多可以擴展8片同樣的2K容量EEPROM存儲器,
或者是4片4Kb的EEPROM,
或者是2片容量為8Kb的EEPROM存儲器。
或者是1片容量為16Kb的EEPROM存儲器(此時硬件就固定了,因?yàn)锳2/A1/A0已經被P2P1P0占用),
如果擴展8片2K以內容量的EEPROM存儲器，每片存儲器將對應一個地址，
我們的實驗板上的AT24C02的A2/A1/A0引腳全部接地，
所以在實驗中讀寫控制字分別為：0xa1/0xa0

主芯片stc89c52rc,晶振11.0592M

#include<reg52.h>
#include"MY51.H"
sbit sda=P2^0; //總線連接口定義
sbit scl=P2^1; //總線連接口定義
void delayus() //需要4個機器周期,大概4.34us
{
; //晶振頻率11.0592M,機器周期為1.085微秒
}
void iic_start() //啟動信號
{
sda=1;
scl=1;
delayus(); //sda和scl同為高電平保持4.7us以上
_nop_(); //1.085us,共5.78us,下面sda=0是下降沿,不能計算在延時時間中
sda=0; //下降沿
delayus(); //sda低電平保持4us以上 ,這里是4.34us滿足要求
}
void iic_stop() //停止信號
{
sda=0;_nop_(); //準備狀態
scl=1;
delayus(); //該狀態穩定時間要求保持4us以上
sda=1; //scl高電平期間,sda來一個上升沿
delayus(); //sda保持4.7us以上,4.34加上函數返回時間大于4.7us
//注:此時scl和sda都為1
}
void iic_sendByte(uchar byteData) //mcu發送一個字節
{
uchar i;
uchar temp=byteData;
for(i=0;i<8;i++)
{
temp=temp<<1; //移動后最高位到了PSW寄存器的CY位中
scl=0; //準備
_nop_(); //穩定一下
sda=CY; //將待發送的數據一位位的放到sda上
_nop_();
scl=1; //每一個高電平期間,ic器件都會將數據取走
_nop_();
}
scl=0; //如果寫成scl=1;sda=1就是停止信號,不能這么寫
_nop_();
sda=1; //釋放總線,數據總線不用時要釋放
_nop_();
}
uchar iic_readByte() //讀一個字節
{
uchar i,temp;
scl=0; //準備讀數據
_nop_();
sda=1; //釋放總線
_nop_();
for(i=0;i<8;i++)
{
scl=1; //mcu開始取數據
delayus(); //scl為高電平后,ic器件就會將1位數據送到sda上
//總共用時不會大于4.34us的,然后就可以讓mcu讀sda了
temp=(temp<<1)|sda; //讀一位保存到temp中
scl=0;
delayus();
}
return temp;
}
bool iic_checkACK() //處理應答信號
{
uchar errCounts=255; //定義超時量為255次
scl=1;
_nop_();
while(sda)
{ //在一段時間內檢測到sda=0的話認為是應答信號
if(0==errCounts)
{
scl=0; //鉗住總線
_nop_();
return false; //沒有應答信號
}
errCounts--;
}
scl=0; //鉗住總線,為下1次通信做準備
_nop_();
return true; //成功處理應答信號
}
void iic_init() //總線初始化
{
scl=1;
sda=1;
delayus();
}
void iic_sendACK(bool b_ACK) //發送應答或非應答信號
{
scl=0; //準備
_nop_();
if(b_ACK) //ACK
{
sda=0;
}
else //unACK
{
sda=1;
}
_nop_();
scl=1;
delayus(); //大于4us的延時
scl=0; //鉗住scl,以便繼續接收數據
_nop_();
}
void AT24C02_writeByte(uchar address,uchar dataByte)//向24c02寫一字節數據
{
iic_start();
iic_sendByte(0xa0);//mcu寫控制字,前4位固定1010,后三位地址0,末位0是寫
iic_checkACK(); //mcu處理應答信號
iic_sendByte(address); //準備在指定地址處寫入
iic_checkACK();
iic_sendByte(dataByte); //寫數據
iic_checkACK();
iic_stop();
delayms(2);
//按字節寫入時,24c02在接收到停止信號后將數據擦寫到內部,這需要時間
//并且在這段時間內不會響應總線上的任何請求,故讓mcu有2毫秒以上的等待
}
void AT24C02_writeData(uchar address,uchar numBytes,uchar* buf)//寫入任意長度數據
{
while(numBytes--)
{
AT24C02_writeByte(address++,*buf++);
}
}
void AT24C02_readData(uchar beginAddr,uchar dataSize,uchar* buf)//讀取任意長度字節
{
iic_start(); //起始信號
iic_sendByte(0xa0); //控制字,寫
iic_checkACK(); //處理應答信號
iic_sendByte(beginAddr); //發送地址
iic_checkACK(); //處理應答信號
iic_start(); //發送起始信號
iic_sendByte(0xa1); //控制字,讀
iic_checkACK(); //處理應答信號
while(dataSize--) //讀取dataSize個字節
{
*buf++=iic_readByte(); //讀取一個個字節并保存到緩沖區buf中
iic_sendACK(dataSize); //發送應答,當dataSize為0時發送非應答
}
iic_stop(); //發送停止信號
}
void main()
{
uchar buf[2]; //接受數據的緩沖區
uchar arr[34]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15, //0x00-0x0f
16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,//0x10-0x1f
32,0x55}; //0x20-0x21
iic_init(); //總線初始化
//AT24C02_writeByte(0x08,0x11); //向指定地址處寫入一個字節數據,代碼測試
AT24C02_writeData(0x00,sizeof(arr),arr); //向指定地址處開始寫入34字節的數據
AT24C02_readData(0x20,sizeof(buf),buf); //從指定地址開始讀2個字節
P1=buf[1]; //buf中的第二個元素就是arr中的最后一個數據0x55
while(1){P1=~P1;delayms(500);} //將這個0x55用led燈顯示出來10101010變化
}
