基于51單片機音樂頻譜LED的電子制作
實物演示視頻：http://v.youku.com/v_show/id_XMTM5NjA5MTk4OA==.html?from=y1.7-1.2

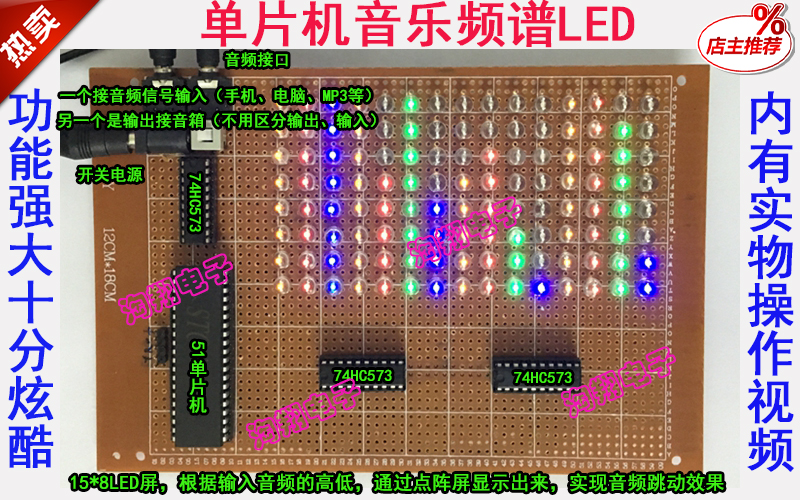

一、實物展示：
二、功能介紹： 本設計通過8*15LED顯示屏，根據輸入音頻的高低，LED顯示屏隨著音樂“跳舞”的感覺。通過設計多種多樣的顯示效果，給人一種絢麗多彩的效果。
制作采用了FFT（Fast Fourier Transform）即離散傅立葉變換的快速算法。首先，我們用 ADC 去采樣一個模擬信號之后，使之變?yōu)閿?shù)字信號。根據采樣定理，因音頻信號的最高頻率約為 20Khz,若 adc 的采樣頻率設置為 40Khz，既有采樣頻率大于信號頻率的兩倍，就能基本滿足要求。其次，將采樣得到的數字信號，送入 FFT 進行變換處理。通常，若我們?nèi)?N 個采樣點，經過 FFT 運算之后，就可以得到 N 個點的 FFT 結果。但通常為了方便進行 FFT 運算，通常 N 取 2 的整數次方。設 Fs 為 ADC 的采樣頻率,N 為傅立葉變換的點數.則有最小分辨頻率 f=Fs/N，因此頻譜顯示的最低頻率就是 f Hz,以后每向右移一個點,頻率值將增加 f Hz. 由于 FFT 結果的對稱性，通常只使用前 N/2 個采樣點的結果，使用 A/D 轉換器對輸入的音頻信號進行采樣以后，經過 FFT 變換，然后取某些頻率項的幅值，量化顯示，驅動 LED 點陣，點亮相應的 LED 燈。 三、制作資料：
1、音樂頻譜原理圖
2、音樂頻譜源程序（C語言帶注釋）
3、音樂頻譜元器件清單
4、本設計視頻講解
5、芯片資料
6、制作詳解
7、軟件學習視頻
8、面板介紹
9、回*問題技巧
10、功能介紹
11、焊接制作過程圖展
12、常見問題分析
13、軟件安裝包
14、相關參考資料
