超市存包柜系統設計 PPT proteus仿真及密碼鎖源程序

ID:161768 · 發表于 2017-2-10 22:54

給51黑電子論壇的朋友們分享一個超市存包柜系統設計：

完整資料下載：
http://www.zg4o1577.cn/bbs/dpj-77166-1.html

下面是

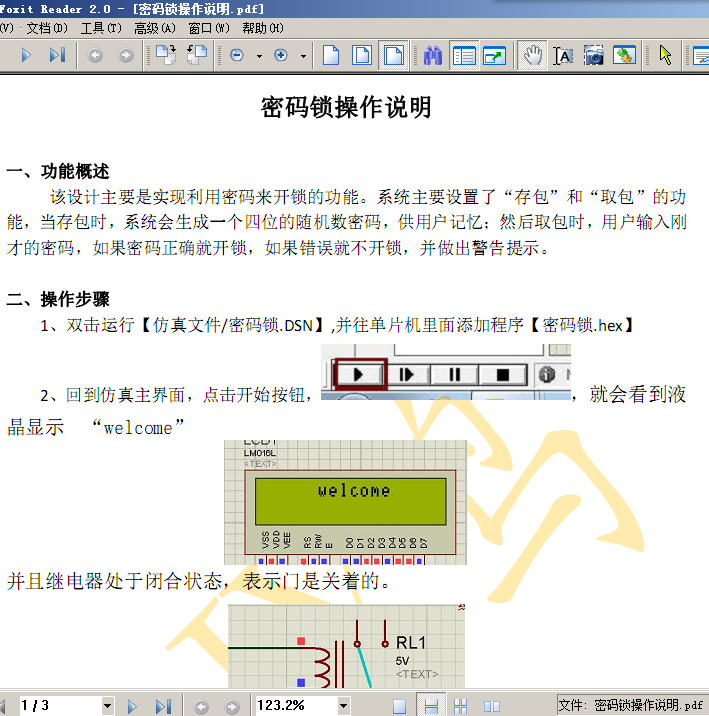

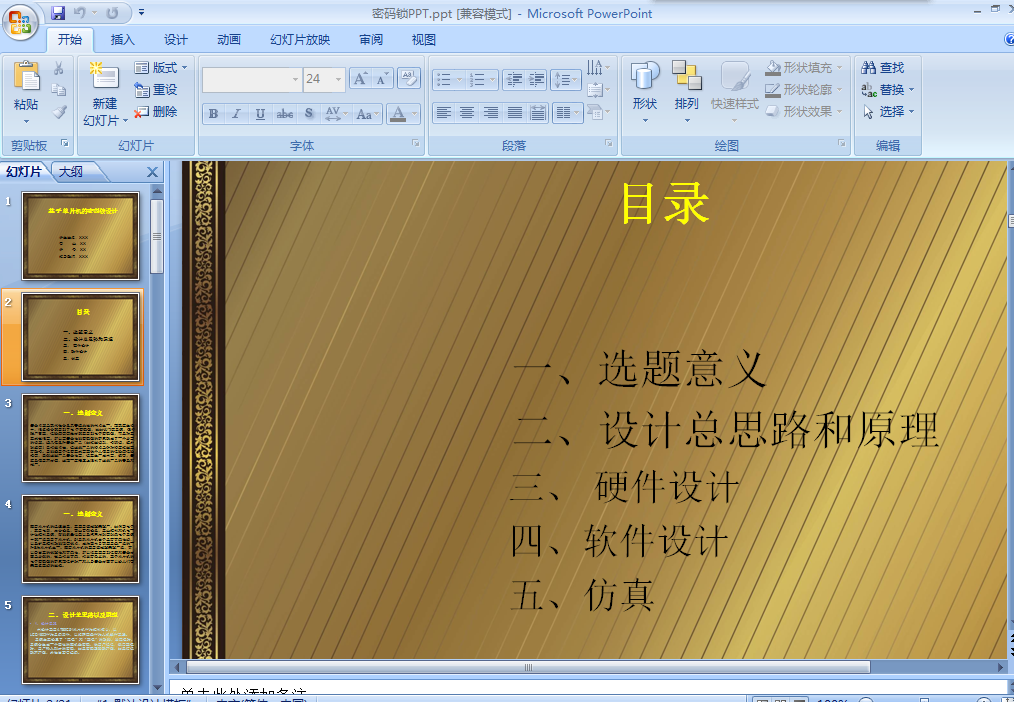

超市存包柜設計的ppt文檔預覽：

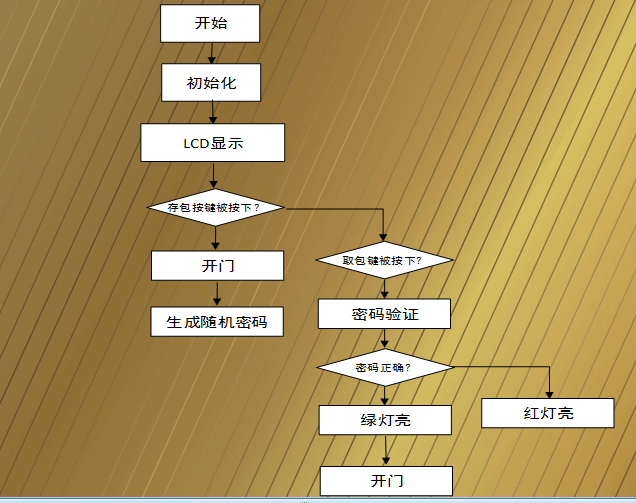

設計思路

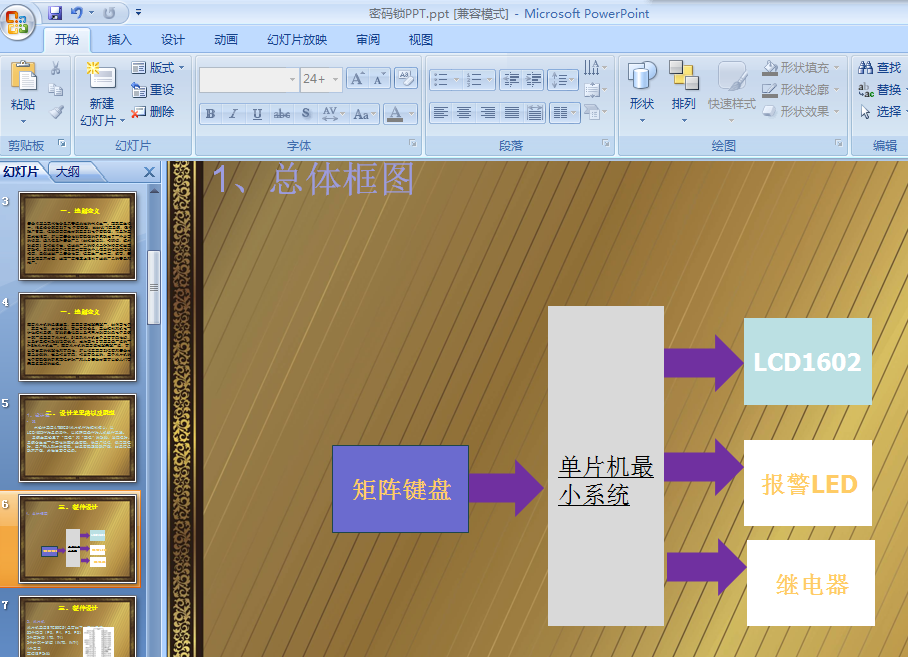

本設計采用AT89C51單片機作為控制核心，以LCD1602作為顯示器件，以矩陣鍵盤作為人機操作手段。

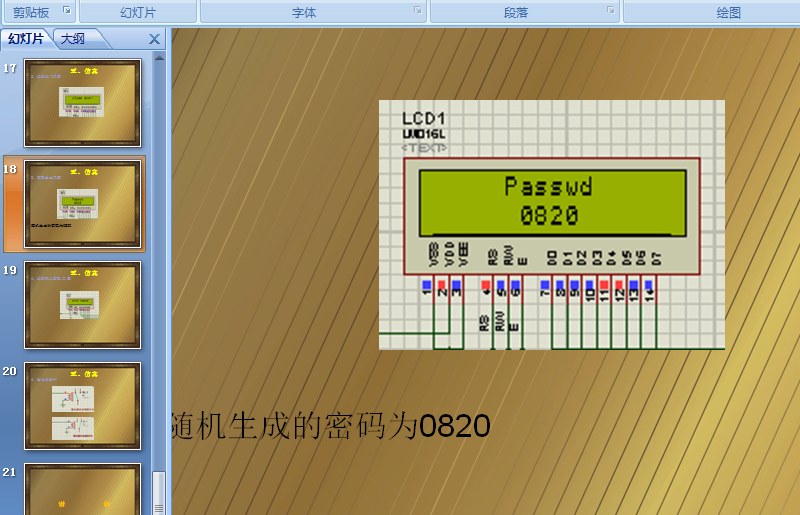

系統主要設置了“存包”和“取包”的功能，當存包時，系統會生成一個四位的隨機數密碼，供用戶記憶；然后取包時，用戶輸入剛才的密碼，如果密碼正確就開鎖，如果錯誤就不開鎖，并做出警告提示。

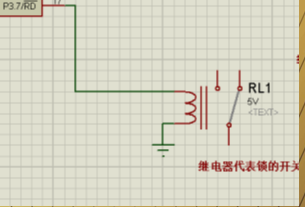

5、繼電器電路的設計

采用繼電器來模擬柜門的開關
該繼電器一端固定接地，另外一端接P37引腳
當P37為高，繼電器吸合，代表關門
當P37為低，繼電器斷開，代表開門

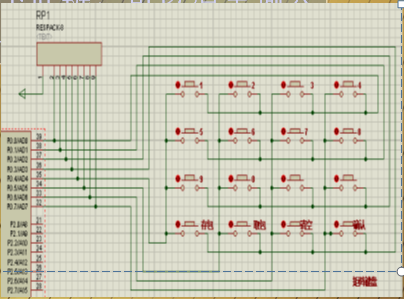

按鍵電路的設計
系統設計了1個4*4的矩陣鍵盤
其中有10個數字按鍵（0-9）
存包 – 按下此按鍵，生成隨機密碼
取包 – 按下此按鍵，進行密碼輸入
清除 – 在輸入密碼過程中，按下此鍵，可以清空輸入
確認 – 按下此鍵，進行密碼驗證

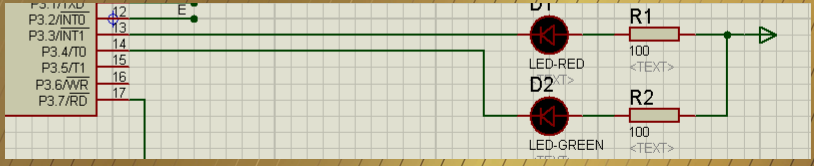

LED電路設計
系統采用一個紅色LED，用來作為密碼錯誤提示
一個綠色LED，用來作為密碼正確提示
紅色LED正極通過一個限流電阻接電源正極，負極接單片機P33，因此P33為低時，該LED點亮
綠色LED正極通過一個限流電阻接電源正極，負極接單片機P34，因此P34為低時，該LED點亮

下面是仿真原理圖：

超市存包柜（電子密碼鎖）單片機主程序：

#include <reg51.h>
#include <intrins.h>
#include <stdlib.h>
#include <string.h>
#include<absacc.h>
#include "lcd1602.h"
#include "main.h"
#include "key.h"
sbit Lock = P3^7; //代表鎖控的繼電器IO 高電平關鎖，低電平開鎖
sbit LEDRED = P3^3; //代表密碼輸入錯誤的紅燈IO 高電平熄滅，低電平點亮
sbit LEDGREEN = P3^4; //代表密碼輸入正確的綠燈IO 高電平熄滅，低電平點亮
uchar genPasswd[4]; //存儲生成的四位隨機數密碼
uchar inpPasswd[4]; //存儲取包時輸入的四位密碼
uchar code welcome[8]="welcome"; //開機顯示的歡迎標語
uchar code set[7]="Passwd"; //顯示生成的密碼標題
uchar code close[12]="close door!"; //提示關門
uchar code input[13] = "input passwd"; //提示請輸入密碼
/****************定時器設置相關的變量***********************/
unsigned char TL0_temp; /*暫存TL0的初值*/
unsigned char TH0_temp; /*暫存TH0的初值*/
#define INT_CLOCK 10 /*INT_CLOCK為定時值，單位為ms ,此處定義為10ms*/
#define CRY_FREQUENCY 11059200 /*CRY_FREQUENCY為晶振頻率，單位為Hz*/
/*延時程序*/
void delay(uint z)
{
unsigned int i,j;
for(i=0;i<z;i++)
for(j=0;j<100;j++);
}
/******************************
顯示首頁 welcome
******************************/
void display1()
{
unsigned char i;
for(i = 0;i < 7;i++)
{
wr_com(0x85+i);
wr_dat(welcome[i]);
}
}
/************************************
顯示密碼生成界面
************************************/
void display2()
{
unsigned char i;
for(i = 0;i < 6;i++)
{
wr_com(0x85+i);
wr_dat(set[i]);
}
for(i = 0;i < 4;i++)
{
wr_com(0xc6+i);
wr_dat(genPasswd[i]+0x30);
}
}
/************************************
顯示請關門界面
************************************/
void display3()
{
unsigned char i;
for(i = 0;i < 11;i++)
{
wr_com(0x83+i);
wr_dat(close[i]);
}
}
/************************************
顯示密碼輸入界面
************************************/
void display4()
{
unsigned char i;
for(i = 0;i < 12;i++)
{
wr_com(0x82+i);
wr_dat(input[i]);
}
for(i = 0;i < 4;i++)
{
wr_com(0xc6+i);
wr_dat(inpPasswd[i]+0x30);
}
}
/***********************************
定時器0初始化
***********************************/
void Timer0_init()
{
unsigned long T0_temp; /*暫存T0的初始值 */
T0_temp = 65536-((INT_CLOCK *CRY_FREQUENCY /1000)/12); /*T0初始值計算公式，參考教科書*/
TL0_temp = T0_temp & 0xff;
TH0_temp = T0_temp >> 8;
TL0 = TL0_temp;
TH0 = TH0_temp;
TMOD |= 0x01;
TR0 = 1; /*開定時器0中斷*/
ET0 = 1;
EA = 1; /*開總中斷*/
}
/*主函數*/
uchar global_state = 0;
uchar count_num = 0; //輸入的數字個數
void main()
{
uchar i;
uchar passwd;
uchar key_value = 0;
uchar temp_key_value = 0xff;
Lock = 1; //剛上電鎖是需要保持閉合
Timer0_init(); //定時器初始化
lcd_init(); //LCD1602初始化
while(1) //進入不斷循環
{
temp_key_value = Calkey_scan(); //讀取矩陣按鍵的鍵值
if(temp_key_value != 0xff)
{
key_value = temp_key_value;
}
switch(global_state)
{
case 0: //初始化狀態
display1(); //顯示歡迎語句 -- "welcome"
if(key_value == 13) //存包按鍵被按下
{
key_value = 0xff; //將按鍵值清除
Lock = 0; //開鎖
display3(); //顯示關門提示語 -- "close door!"
delay(1900); //等待關門大約3秒
Lock = 1; //關門
clear(); //清屏，準備下一屏的顯示
global_state = 1; //切換運行狀態
passwd = TL0; //采用定時器寄存器的值作為密碼
genPasswd[0] = passwd/100; //存儲密碼
genPasswd[1] = passwd%100/10;
genPasswd[2] = passwd%10;
genPasswd[3] = (genPasswd[1]+genPasswd[2])%10;
}
if(key_value == 14) //取包按鍵被按下
{
key_value = 0xff; //將按鍵值清除
clear(); //清屏，準備下一屏的顯示
global_state = 2; //切換運行狀態
count_num = 0; //清除數字按鍵變量
for(i = 0;i < 4;i++) //清空輸入的密碼數組
inpPasswd[i] = ' '-0x30;
}
break;
case 1: //密碼生成狀態
display2(); //顯示密碼生成界面
delay(1900); //等待大約3秒
global_state = 0; //返回到初始界面
clear(); //清屏，準備下一屏的顯示
break;
case 2: //輸入密碼狀態
display4(); //顯示輸入密碼界面
if((key_value >= 0) && (key_value <= 9)) //如果按下的為0-9的數字按鍵
{
if(count_num <= 3) //如果按鍵次數小于4次
{
inpPasswd[count_num] = key_value; //將按鍵值存入數組,并顯示
count_num++;
}
key_value = 0xff; //將按鍵值清除
}
if(key_value == 15) //清除按鍵被按下
{
key_value = 0xff; //將按鍵值清除
for(i = 0;i < 4;i++)
inpPasswd[i] = ' '-0x30; //清除剛剛輸入的密碼
}
if(key_value == 16) //確認按鍵被按下
{
key_value = 0xff; //將按鍵值清除
for(i = 0;i < 4;i++)
{
if(inpPasswd[i] != genPasswd[i])
break;
}
if(i == 4) //密碼輸入正確
{
LEDRED = 1; //紅燈熄滅
LEDGREEN = 0; //綠燈亮
Lock = 1; //開鎖
delay(1900); //等待大約3秒
Lock = 0; //關鎖
LEDGREEN = 1; //綠燈熄滅
}
else //密碼輸入錯誤
{
LEDRED = 0; //紅燈亮
LEDGREEN = 1; //綠燈熄滅
Lock = 0; //關鎖
delay(1900); //等待大約3秒
LEDRED = 1; //紅燈熄滅
}
clear(); //清屏，準備下一屏的顯示
global_state = 0; //返回到初始界面
}
break;
}
}
}
void T0_interrupt(void) interrupt 1
{
TH0 += TH0_temp;
TL0 += TL0_temp;
}

復制代碼

本設計的完整資料下載（含仿真論文原理圖 ppt等）：
http://www.zg4o1577.cn/bbs/dpj-77166-1.html

ID:338109 · 發表于 2018-5-25 15:51

灰常感謝分享！！

ID:621033 · 發表于 2019-10-9 14:12

感謝分享

ID:599674 · 發表于 2019-10-25 14:26

太感謝樓主

ID:677478 · 發表于 2019-12-30 14:38

感謝分享
