單片機控制MOC3043光耦可控硅波形圖出現了出現斬波現象

ID:164411 · 發表于 2017-2-13 10:54

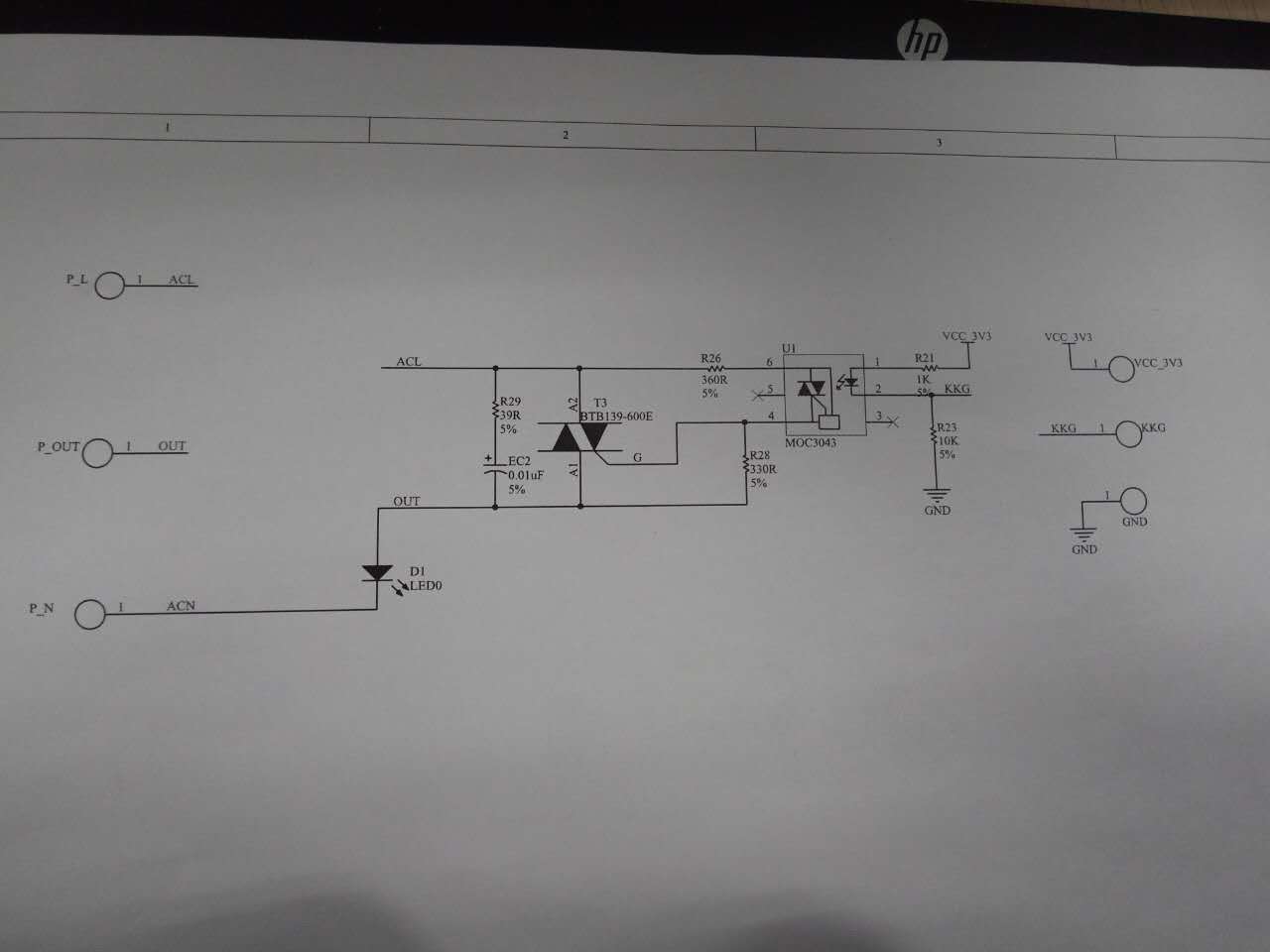

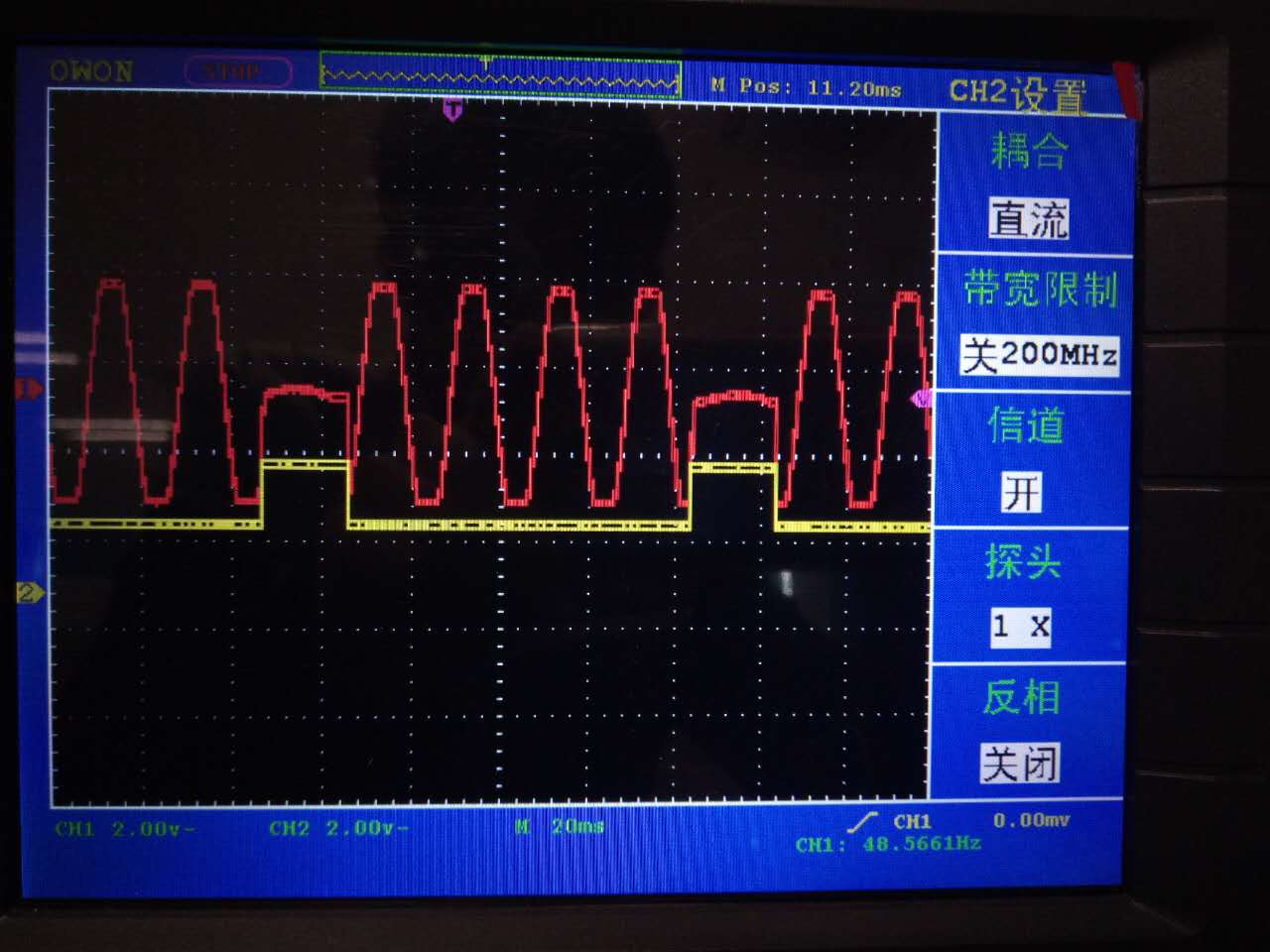

這是我的電路圖：KKG是單片機輸入引腳，低電平觸發，但是現在波形圖卻出現了異常，一低電平就有信號，一高電平輸出端就為零，黃色為高低驅動電平，紅色為輸出端電壓。當驅動電平為高電平時候，輸出端電壓就為零，出現了斬波現象，而3043是自帶過零檢測的，不應該會出現斬波現象的啊。這是為啥呢？？？？？？

ID:92744 · 發表于 2017-2-13 20:07

你這個波型向是控制級的問題 , 查下控制端的波型再決定什問題

ID:164591 · 發表于 2017-2-14 14:12

看不懂，，，，，

ID:123289 · 發表于 2017-2-14 19:34

有幾點關鍵參考未說清楚：
交流電壓是多少？
輸出、輸入分別接在哪兩個點上？

ID:123289 · 發表于 2017-2-14 19:38

LED的參數（導通壓降、反壓耐壓值、工作電流），雙向可控硅的參數（維持電流、驅動電流、導通壓降）

ID:883242 · 發表于 2024-3-2 15:43

3043是隨機觸發，不是過零觸發。
